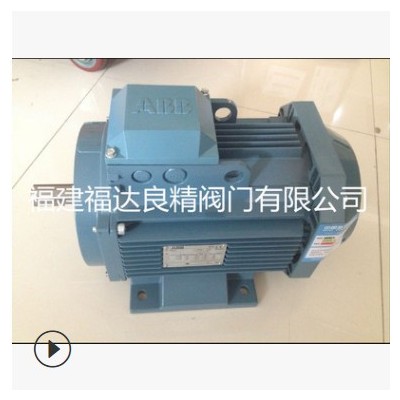

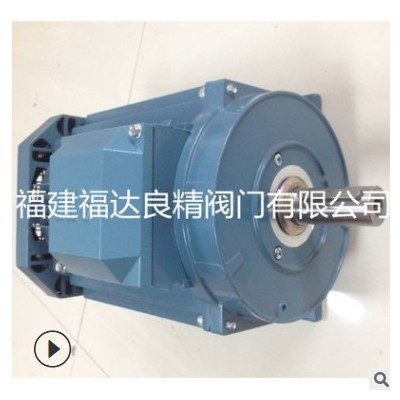

M2QA出口系列三相异步电动机
普通电机（M2QA）
1.技术特性
M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,
符合欧共体||级效率标准。电机的设计与制造符合IEC 60034、IEC 60072、
DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA 系列电机
具有较好的电气与机械性能。
高效率
1.1KW-90KW 2P 4P电机在S1工作制下，M2QA系列CEMEP-EU的II级
效率标准，具有较好的节能效果。
宽电压设计
高至690V且可应用于50Hz和60Hz电网。
可靠的绕组
采用进口新技术的绝缘材料，可F级绝缘（B级-80K温升），确
保了绕组的较长的寿命。
强抗腐蚀保护
电机经过抗环境腐蚀设计能够保持较长寿命。
轴承具有较高承载能力
配置深沟槽滚球轴承使得电机寿命大大延长。71-250mm高的铸铁
电机配备终生免维护轴承，280-355mm的电机作为标准配置装有注油孔。
低噪音水平
通过优化电磁及电气设计，改善冷却系统，及结构优化保证M2QA系
列总体较低噪音水平。
额外的绕组保护
根据客户要求可加装PTC热敏电阻，热敏开关和防冷凝加热带等绕组
保护附件。
2.机械设计
全封闭自扇冷设计，IP55防护等级及重负载设计，同时采用强抗腐蚀
铸铁材料使得M2QA系列电机可以适应各种环境。电机的机械结构非常坚
固，280-355mm高的电机标准配置排水孔及塞子。
灵活的引出线方向。电机接线盒的安装方式可在电机顶部、左侧 、右
侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方向。160 及
以上机座接线盒可旋转2*180方向。
电机针对不同环境及应用要求有多种可选配置，如更高的防护等级，
绝缘水平，防尘保护，密封圈，防雨装置等等。
3.型号说明
M2QA 112 M 2 A
M2QA--型号标记 112--机座号（以转轴高mm表示）
M--机座长度 2--数 A--铁芯长度
使用条件
①.海拔不超过1000m
②.环境空气温度随季节而变化，但不超过+40℃
③.电压、频率及工作方式
工作电压：220-240V 380-420V 440-480V 660-690V
④.额定频率：50/60Hz
⑤.工作方式：连续（S1）
⑥.绝缘等级：F
4.轴承型号 (NSK轴承） （可选SKF轴承）
标准轴承型号 电缆接口
高 数 D-end N-end mm
71M 2,4,6 6202-VVC3 6202-VVC3 2-M16*1.5
80M 2,4,6 6204-DDUC3 6204-DDUC3 2-M25*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 2-M25*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 2-M32*1.5
112M 2,4,6,8 6207-DDUC3 6206-DDUC3 2-M32*1.5
132S 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
132M 2,4,6,8 6208-DDUC3 6207-DDUC3 2-M32*1.5
160M 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
160L 2,4,6,8 6309-ZZC3 6209-ZZC3 2-M40*1.5
180M 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
180L 2,4,6,8 6310-ZZC3 6210-ZZC3 2-M40*1.5
200L 2,4,6,8 6312-ZZC3 6212-ZZC3 2-M50*1.5
225S 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 2 6313-ZZC3 6213-ZZC3 2-M50*1.5
225M 4,6,8 6313-ZZC3 6213-ZZC3 2-M50*1.5
250M 2 6314/C3 6214/C3 2-M63*1.5
250M 4,6,8 6314/C3 6214/C3 2-M63*1.5
280S 2 6316/C4 6316/C4 2-M63*1.5
280S 4,6,8 6316/C3 6316/C3 2-M63*1.5
280M 2 6316/C4 6316/C4 2-M63*1.5
280M 4,6,8 6316/C3 6316/C3 2-M63*1.5
315S 2 6316/C4 6316/C4 2-M63*1.5
315S 4,6,8 6319/C3 6319/C3 2-M63*1.5
315M 2 6316/C4 6316/C4 2-M63*1.5
315M 4,6,8 6319/C3 6319/C3 2-M63*1.5
315L 2 6316/C4 6316/C4 2-M63*1.5
