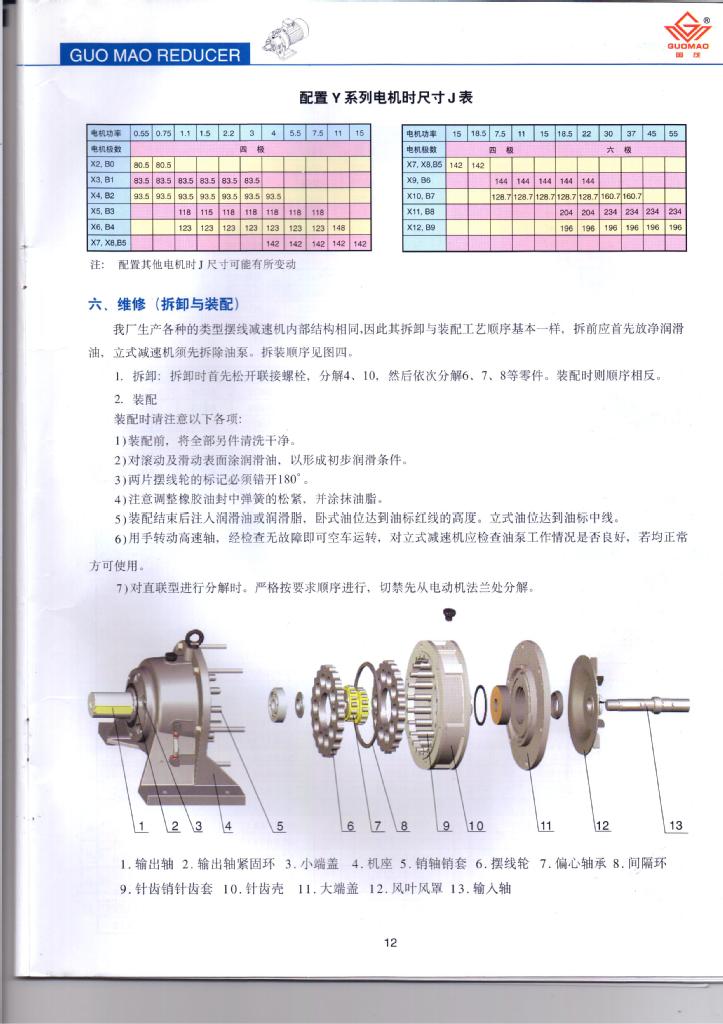

摆线针轮减速机原理：摆线针轮减速机是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。摆线针轮减速机全部传动装置可分为三部分：输入部分、减速部分、输出部分。在输入轴上装有一个错位180°的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。 当输入轴带着偏心套转动一周时，由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转周时，偏心套亦转动一周，摆线轮于相反方向转过一个齿从而得到减速，再借助W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。
2.摆线针轮减速机的型号：
1）B系列摆线针轮减速机

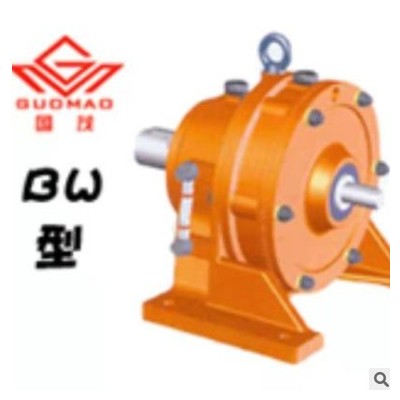

BW脚板式卧装双轴摆线针轮减速机
BL法兰式立装双轴摆线针轮速机

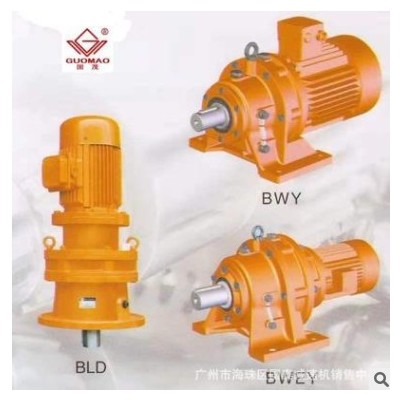

BWY脚板卧装专用电动机直联型摆线针轮减速机
BLY法兰式立装专用电动机直联型摆线针轮减速机
BWD脚板式卧装普通电动机直联型摆线针轮减速机
BLD法兰式立装普通电动机直联型摆线针轮减速机
2）X系列摆线针轮减速机
XW脚板式卧装双轴摆线针轮减速机
XL法兰式立装双轴摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机
XLD法兰式立装普通电动机直联型摆线针轮减速机
XWD脚板式卧装普通电动机直联型摆线针轮减速机
XLY法兰式立装专用电动机直联型摆线针轮减速机
3） 8000系列行星摆线针轮减速机
8000系列XW、XWD型摆线针轮减速机
8000系列XL、XLD型摆线针轮减速机
8000系列XWE、XWED型摆线针轮减速机
8000系列XLE、XLED型摆线针轮减速机
4 ）F8000系列行星摆线针轮减速机
FWD、FLD、FL、FW、FWED、FLED、FWE、FLE
5 ）Z系列行星摆线针轮减速机JB/T2982-1994
ZW、ZWD、 ZL、ZLD、 ZWE、ZWED、 ZLE、ZLED、 ZWS、ZWSD、 ZLS、ZLSD
6 ）9000系列行星摆线针轮减速机
9000系列XW、XWD型摆线针轮减速机
9000系列XL、XLD型摆线针轮减速机
9000系列XWE、XWED型摆线针轮减速机
9000系列XLE、XLED型摆线针轮减速机
注:以上各形式的减速机,其实质是一样的,只是各摆线减速机厂家自己推出的型号,标识方式不同而已
7）台湾传仕600系列摆线针轮减速机
THM、THHM、THHHM
