| 加工定制 | 是 |
|---|---|
| 额定电流 | 100（A） |
| 短路关合电流 | 1000（KA） |
| 壳体防护等级 | ip55 |
| 外形尺寸 | 186（mm） |
| 产品认证 | ISO9001:2000 |
| 品牌 | 高压配电柜 |

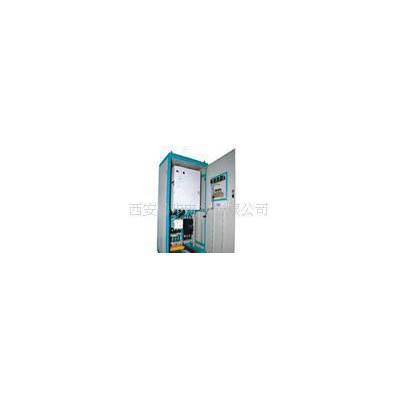

| 型号 | ZDT2直流电机配电柜 |
一、高压配电柜ZDT2系列直流电动机概述：
西安电机厂开发的ZDT2系列直流电动机是在我厂Z系列中型直流电动机的基础上，采用**技术设计制造的新产品，高压配电柜专用于制糖压榨机轧辊驱动。Z系列直流电机的性能，西安电机厂外形安装尺寸及技术要求均符合**标准（GB）和国际电工委员会标准（IEC）。高压配电柜电机各部分机械尺寸，公差符合国际标准化委员会标准（ISO）。
二、西安西玛电机ZDT2系列直流电动机使用条件：
1. ZDT2系列直流电动机可以安装在环境比较恶劣的场合，但必须选择正确的冷却方法和防护等级，以保持电机内部的清洁。
2. ZDT2系列直流电动机的冷却空气中不应含有酸、碱等对电机的绝缘和换向性能有损害的气体。
3. ZDT2系列直流电动机适应于湿热带地区使用，环境空气温度不超过40℃。
4. ZDT2系列直流电动机的供电电源采用静止整流电源，也可采用直流发电机电源。
5.当电动机采用静止整流电源供电时，整流器的脉波数不应小于6。在额定基速，额定电压和额定负载电流下，电源的峰值波纹因不超过10%，允许不外接平波电抗器。
三、西安西玛电机ZDT2系列直流电动机结构简介：
ZDT2系列西安西玛电机的机座采用薄钢板多角形叠片结构，具有体积小，重量轻等特点。适用可控硅整流电源，在负载电流的迅速变化下，电机有良好的换向性能。整个定子和转子采用无溶剂漆真空压力浸渍（VPI），使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能良好。电枢铁心硅钢片叠装而成，具有良好的导磁性能。本系列电机全部采用滚动轴承，不停机加油结构，本系列电机的绝缘等级为F级。
四、西安西玛电机ZDT2系列直流电动机冷却方式和结构，安装型式：
ZDT2系列西安西玛直流电动机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分极》标准，外客防护等级有IP23和IP44两种。电动机冷却方式根据GB/T1993和IEC34-6《电机冷却方法》标准，有IC06、IC17和IC37三种，本系列电动机标准形式的冷却空气入口在电机传动端（非换向器端）。
ZDT2系列西安西玛电机的安装型式符合GB997和IEC34-7《电机结构及安装型式代号》。标准IM1001端盖式轴承。底脚安装，圆柱形单轴伸。 可派生IM1002端盖式轴承，底脚安装，圆柱形双轴伸。
电动机出线盒位置从传动端（非换向器端）试之在机座的右侧（即正盒）。如果用户要求出线盒置于机座的另一侧，订货时注明反盒.电动机基本出轴为单轴伸，面对出线盒（正盒）出轴方向为左出轴。如果用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接。
