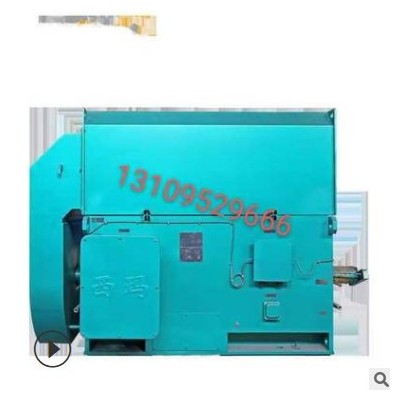

西安电机厂高压电机10KV/YKK450-4B 250KW/IP55/50HZ
电话：+86-029-82352998 手机：13109529666
联系人：李经理
本系列产品是在原YKK系列高压三相异步电动机的基础上进行优化设计的，将功率档提高。该系列产品具有结构紧凑、重量轻、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。
电动机基本安装型式为卧式带底脚（IMB3），在正常工作条件下，电动机的工作制为连续工作制（S1）；环境空气温度：-15℃～+40℃；海拔高度：不超过1000m。
本样本所涵盖的电机的基本数据如下：
——机座号：355mm～630mm；
——同步转速：3000r/min、1500 r/min 、1000 r/min、750 r/min 、600 r/min、500 r/min；
——额定电压：6kV、10kV（也可按订货要求制造其它电压的电动机）；
——额定频率：50Hz（也可按订货要求制造60Hz的电动机（2极电机除外））；
——功率范围：185kW～3150kW。
该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
结构特点
电动机采用箱形结构，机座由钢板焊接成箱形，重量轻、刚度好。电机顶部安装空-空冷却器，并带有进出风温表。
定子采用外装压结构，定子绕组采用155（F）级绝缘材料，10kV电动机采用可靠的防电晕措施，绕组端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理，因此电动机的绝缘性能好，机械强度高，防潮能力强，使用寿命长。
鼠笼转子有铸铝和铜条两种结构，采用先进可靠的铸铝工艺或焊接工艺制造而成，并经过动平衡校验，因此电动机运行平稳可靠。机座号355～500电机和机座号560～630电机2～8极鼠笼转子全部为铸铝结构，机座号560～630电机10极及以上全部为铜条转子。
轴承采用滚动轴承和滑动轴承两种形式，由电动机功率大小和转速高低而定，其防护等级为IP54或IP55，滚动轴承设有不停机注排油装置。
主接线盒置于电动机右侧（从轴伸端看），也可按用户要求置于左侧，接线盒的内外均设有单独的接地端子，功率≥2000kW时，电机设有中性点接线盒。
在定子绕组、轴承等重要部位加设测温装置，便于远距离监控，以保证电动机安全可靠地运行。
采用的标准
GB 755-2008 旋转电机 定额和性能（idt IEC60034-1:1993）
GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(eqv IEC 60034-7:2001)
GB/T 1993-1993 旋转电机冷却方法（eqv IEC60034-6:1991）
GB/T 4772.2 旋转电机尺寸和输出功率等级 第2部分: 机座号355-1000 和凸缘号1180-2360(idtIEC 60072-2:1990)
GB/T 4942.1-2006 旋转电机整体结构的防护等级（IP代码）（idt IEC60034-5:2000）
GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值（idt IEC60034-14:2007）
GB 10069.3-2008 旋转电机噪声测定方法及限值 第3部分：噪声限值（neq IEC60034-9）
额定电压及额定频率
电动机额定电压有6kV、10kV两种，电源的额定频率为50Hz。
热分级及温升限值
电动机的绝缘等级为155（F）级，按130（B）级考核时温升限值为80K。
轴承结构形式及温度限值
轴承结构分为滚动轴承和滑动轴承两种结构，具体采用何种结构形式，详见外形及安装尺寸数据表，滑动轴承结构正常产品为强制润滑，也可根据需要制成自润滑。滑动轴承强制润滑时，轴承报警值为80℃，停机值为85℃，滚动轴承和滑动轴承自润滑时，轴承报警值为90℃，停机值为95℃。
防护等级
电机的防护等级可制成： IP54、IP55。
冷却方式
电动机的冷却方式为IC611。
气候防护类型及使用环境条件
湿热型，有气候防护场所（TH）；湿热型，无气候防护场所（THW）；
干热型，有气候防护场所（TA）；干热型，无气候防护场所（TAW）；
热带型，有气候防护场所（T）；热带型，无气候防护场所（TW）；
户外防轻腐蚀型（W）；
户外防中等腐蚀型（WF1）；
户外防强腐蚀型（WF2）；
户内防中等腐蚀型（F1）；
户内防强等腐蚀型（F2）；
上述防护类型标注于电动机型号的最后面，例如：YKK560-4WF1。
接线方式
Y形接法。
电缆引入装置
电机正常情况下提供橡套电缆装置，可根据用户需要提供钢管布线装置或铠装电缆装置。
