| 测量范围 | 0-2000/3000 |
|---|---|
| 测量精度 | 1级 |
| 产地 | 山东 |
| 产品类型 | 全新 |
| 动力类型 | 电动 |

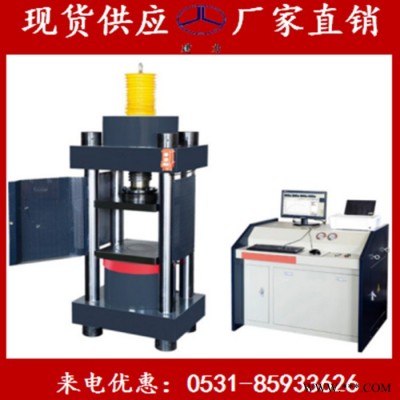

| 类型 | 全自动压力试验机 |
| 适用范围 | 建工检测站、搅拌站等混凝土等材料压缩 |
| 重量 | 1600kg |
| 最大负荷 | 2000KN |
| 自动化程度 | 全自动 |
| 操作类型 | 全自动 |
| 品牌 | 其他 |
| 型号 | YAW-2000/3000 |
| 加工定制 | 否 |
简介
测控系统采用高精度数字伺服阀，具有力闭环控制功能，能够实现等载荷速率加载或等应力速率加载，控制精度高，可靠性好，采用微机实现电子测量、自动完成抗压强度试验，自动计算和打印报告, 广泛应用于建筑行业和检测单位
液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。
测力系统
l 采用高精度放大器及A/D转换器，全程不分档，实时显示载荷、峰值、加载速度及强度；
l 采用PID闭环控制策略实现恒速加载，实时显示加载曲线
l 自动间隔计时和连续试验；
l 查询、打印试验结果灵活方便；
安全保护装置
当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
六、 主要性能技术指标
| 名称 | 参数 | 备注 |
| 最大试验力（kN） | 3000 | ----- |
| 试验力测量范围 | 5%-100% | ----- |
| 试验力示值相对误差 | ＜ 示值的±1% | ----- |
| 上下压板间距（mm） | 330 | ----- |
| 活塞行程(mm) | 100 | ----- |
| 立柱间距（mm） | 370 | ----- |
| 压盘尺寸（mm） | 370*370 | ----- |
| 主机外形尺寸（mm） | 1100*900*1800 | ----- |
| 油源外形尺寸(mm) | 1100*750*1000 |
|
| 电机功率（kW） | 2 | ----- |
| 总重量（kg） | 1600 | ----- |
七、出厂标准配置清单
| 名称 | 数量 | 备注 |
| 试验机主机 | 1台 |
|
| 油源控制台 | 1台 | 含电机、油泵、伺服阀 |
| 计算机 | 1台 | 联想品牌商用机 |
| 打印机 | 1台 | 喷墨式 |
| 测控系统 | 1台 | ---------- |
| 压力传感器 | 1只 | 中 |
| 电器控制系统 | 1套 | ---------- |
| 上下压盘 | 1套 | ---------- |
| 说明书合格证装箱单 | 1套 | ---------- |
