| 类型 | 闭环步进伺服套装 |
|---|---|
| 转矩 | 12.5n.m |
| 电流 | 6A |
| 电压 | 24-80VAC 24-110VDC |
| 品牌 | 时代超群 |

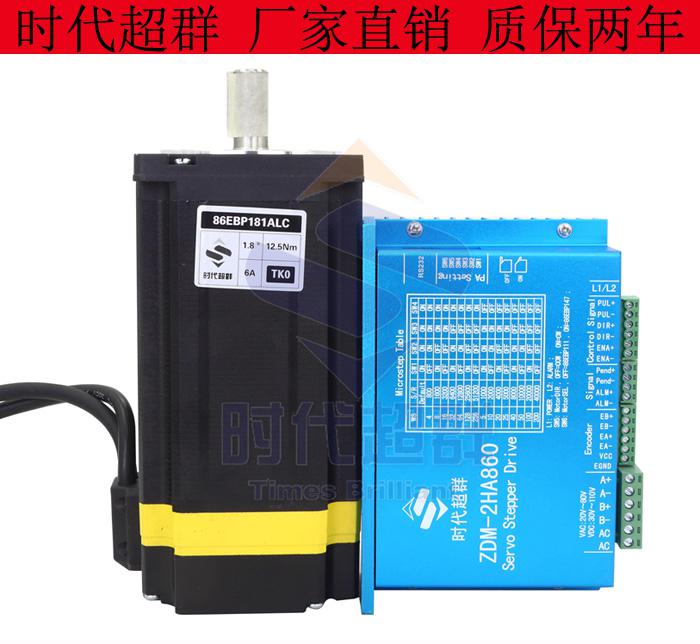

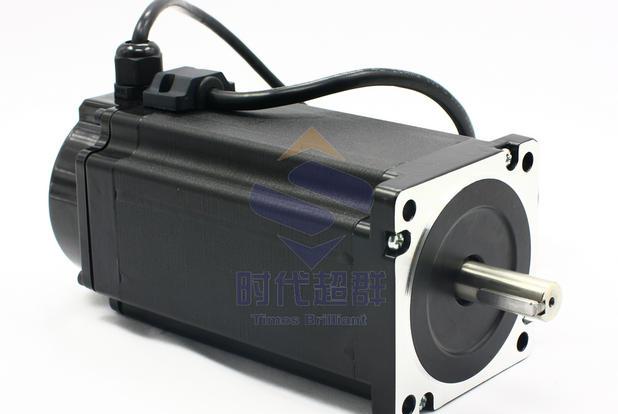

高性能闭环步进伺服套装 12.5n.m大力矩！1000线编码器~高速步进电机
| 型号 | 步距角 ° | 相数 | 电流 A | 电阻 Ω | 电感 Hm | 保持转矩 N.M | 编码器 P |
| 86EBP111ALC-TK0 | 1.8 | 2 | 6 | 0.42 | 2.4 | 5 | 1000 |
| 86EBP149ALC-TK0 | 1.8 | 2 | 6 | 0.52 | 4.16 | 8.1 | 1000 |
| 86EBP159ALC-TK0 | 1.8 | 2 | 6 | 0.7 | 7.3 | 10 | 1000 |
| 86EBP181ALC-TK0 | 1.8 | 2 | 6 | 0.69 | 7.2 | 12.5 | 1000 |
编码器线定义
| 白 | 红 | 黄 | 绿 | 蓝 | 黑 |
| EGND | VCC | EB+ | EB- | EA- | EA+ |
电机线定义
| 白 | 绿 | 蓝 | 黑 |
| A+ | A- | B+ | B- |

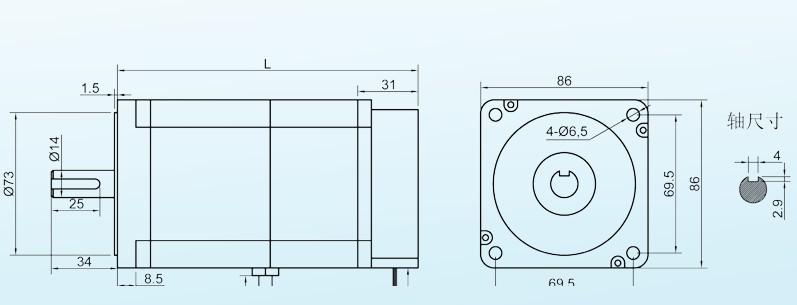

键槽5mm
