20步进电机加步进驱动器配12V 24V开关电源/步进电机套|供应产品|北京时代四维科技有限公司

价格:￥215.00/件
品牌:时代超群
产品属性:混合式步进电机
相数:2
起订:1件
供应:2件

产品属性	混合式步进电机
相数	2
电压(V)	12-24
转矩(N.M)	0.02
品牌	时代超群
型号	20HBP33BJ4-TR0

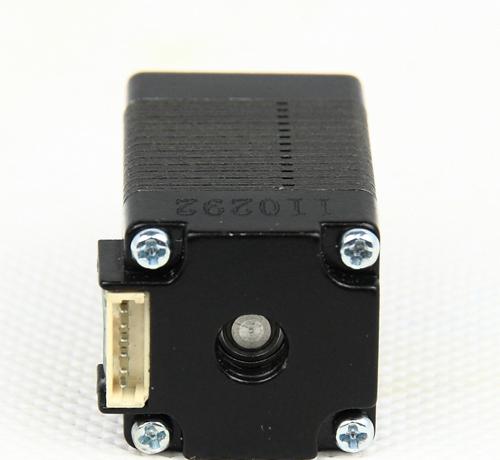

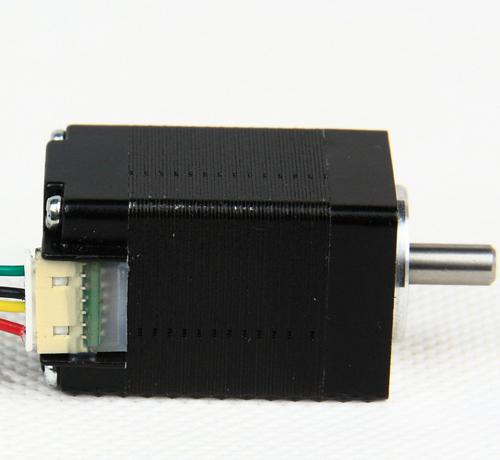

20步进电机

厂家直销

质保两年

一般规格:

步距角：1.8°

工作电压：3.9V

工作电流: 0.6A

温升：85K Max

环境温度：-40℃--+55℃

绝缘等级：B级

电阻：6.5Ω

保持转矩：0.02Nm

型号	步距角°	静转矩Nm	电压VDC	电流 A	轴长 mm	轴径 mm	重量 kg
20HBP33BJ4-TR0	1.8	0.02	12	0.6	9	4	0.06
20HBP33BJ4-TF0	1.8	0.02	12	0.6	9	4	0.06

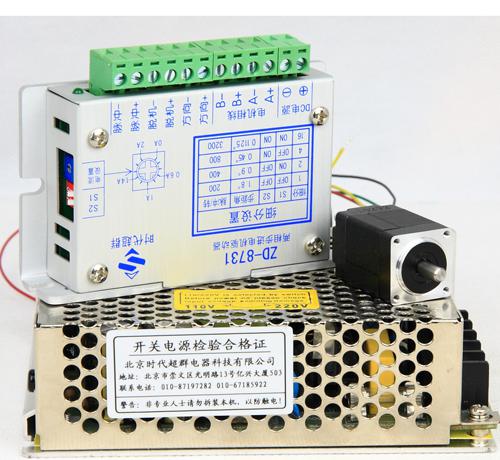

类型		电压V	电流A	静转矩NM	细分	价格
步进电机	20BYG250-33	12	0.6	0.02
步进驱动器	ZD-8731	9-36	2		整 2 .4. 16
开关电源	S-25-12	12	2.08

输出轴长10m

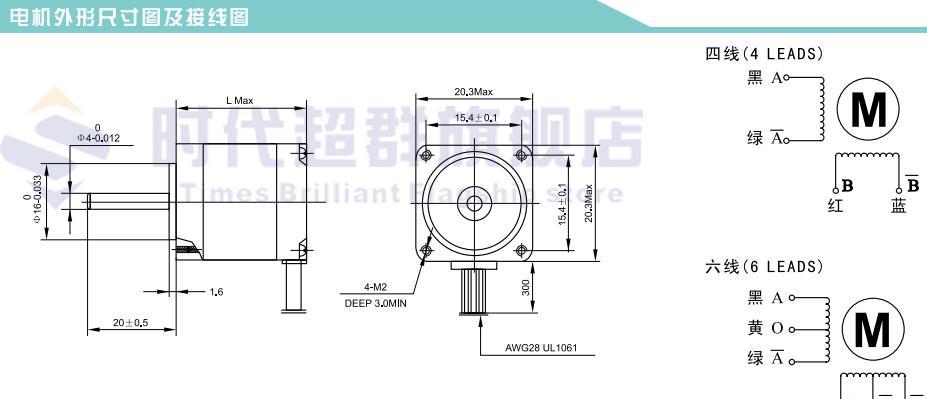

出线定义

黄=A+ 绿=A-

黑=B+ 红=B-

步进电机20BYG系列参数《点击进入单商品页面》

型号	步距角 (°）	机身长(L)	电压（V)	电流(A)	电阻(Ω）	电感(MH)	静力矩(N.M)	定位力矩(N.M)	转动惯量(G.CM2)	引线数	重量g
20BYG250-33	1.8	33	12	0.6	6.5	1.5	0.02	0.003	2	4	60
28BYG250-34	1.8	34	12	0.75	6.5	3.2	0.06	0.001	6	4	110

步进驱动器ZD-8731基本参数《点击进入单商品页面》

工作电压	7-32V
额定电流	0.6-3A
驱动器细分	整、2、4、16 细分可调
基本特点	1.高集成度高可靠性 2.接口采用超高速光耦隔离 3.抗高频干扰能力强
	过热自动保护, 自动半流锁定, 具有短路保护功能,支持脱机、使能、锁定等功能

开关电源s-25-12的基础参数《点击进入单商品页面》

型号		S-25-5	S-25-12	S-25-15	S-25-24
输出	直流输出电压	5V	12V	15V	24V
	输出电压容差(注3)	±2%	±1%	±1%	±1%
	额定输出电流(注5)	5A	2.1A	1.7A	1.1A
	输出电流范围	0-5A	0-2.1A	0-1.7A	0-1.1A
	输出功率	25W	25.2W	25.5W	26.4W
	纹波及噪音(注2)	50mVp-p	100mVp-p	100mVp-p	100mVp-p
	直流电压可调范围	+10,-5%	±10%	±10%	±10%
	启动、上升、保持时间	800ms,50ms,10ms/115VAC 300ms,50ms,80ms/230VAC满载
输入	输入电压范围	85～264 VAC 47～ 63 Hz；120～370VDC
	交流输入电流	0.6 A/115 V 0.35A/ 230 V
	效率	72%/115VAC	76%/115VAC	77%/115VAC	80%/115VAC
	冲击电流	冷启动电流15A/115V 30A/230V
	漏电流	＜0.75 mA/240VAC
保护特性	过载保护	110%～160%
		保护方式：电流限制，自动恢复
	过电压保护	115%～135%
		保护方式：打嗝模式，自动恢复
环境	工作温度、湿度	-10℃～+60℃；20%～90 %RH
	保存温度、湿度	-20℃～+85℃；10%～95 %RH
	抗震性	10～500Hz，2G 10min./1周期，时长60分钟，各轴
安全	耐压性	输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC
	绝缘电阻	输入输出间，输入与地，输出与地： 100M Ohms/500VDC
符合标准	安全标准	符合UL1012, TUV EN60950
	EMC标准(注4)	符合EN55022，EN61000-3-2，-3，EN61000-4-2，3，4，5；ENV50204，EN55024
其它	重量	0.28Kg
	包装	45pcs/13.2Kg/0.99CUFT
备注	1．所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 2．纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 3．容差是电压设定误差、电压调整率和电流调整率之总和。 4．本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 5．具体输出电流见输出降额曲线。
