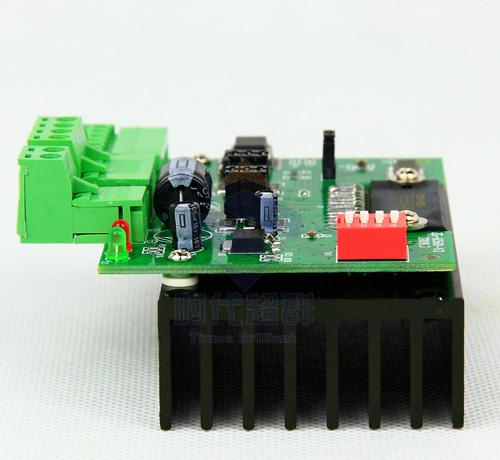

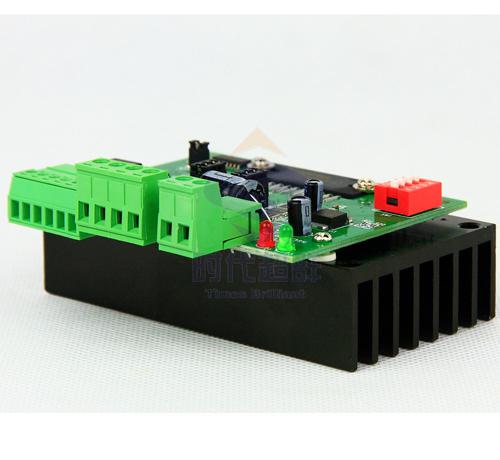

57步进电机驱动器ZD-6560-V2步进驱动器57电机驱动

价格:￥60.00/件
品牌:时代超群
产品类型:步进驱动器
驱动电机类型:57步进电机
起订:1件
供应:2件

立即购买

产品类型	步进驱动器
驱动电机类型	57步进电机
电流	3
电压	12-32
品牌	时代超群
型号	ZD-6560-V2

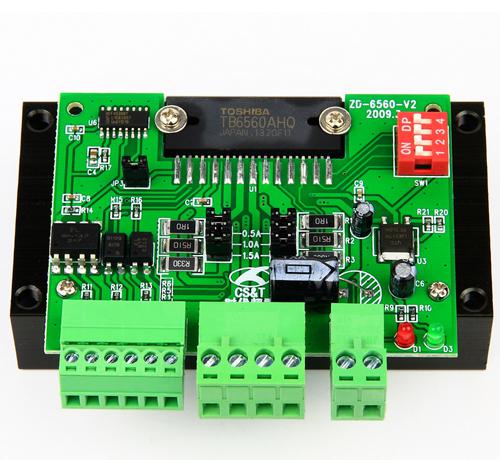

目前市场上很少有超过3A额定电流的两相双极型步进电机驱动器芯片，因为大电流所产生的热量会给设备带来严重问题。东芝最新的TB6560AHQ步进电机驱动器芯片，通过采用BiCD工艺将低电阻与高许可损耗封装相结合，使其与其它同类产品相比能够极大减少热量的产生，还能支持使用时钟输入控制的无微控制器应用环境下的微步驱动。  一颗tb6560ahq芯片配以简单的外围电路和散热器，即可生产出产品级的低成本、大功率步进电机驱动器。 tb6560ahq-v2.0步进电机驱动器（足额输出3A）： TB6560AHQ是东芝2009年主推的步进电机驱动芯片（TB6560AFG在国内应用较少），芯片集成度高、外围电路简单、可靠性高，适于驱动57电机和部分86步进电机，最大细分时的转速范围从0 rpm到300 rpm，可大大降低步进电机驱动器的成本。

产品特点

*高集成度高可靠性步进电机驱动器

*接口采用超高速光耦隔离

*高抗干扰能力

*最高驱动电流3.5A(峰值)

主要功能

*整步、二细分、八细分、十六细分可调

*电流0.5-3A逐级可调

*过热自动保护

*自动半流可选

*电流衰减四档可调

*电源和工作状态 LED 指示

*支持脱机、使能、锁定等功能

工作条件



项目		最小	额定	最大	单位
环境温度		-30		80	℃
输入电压(DC)		8	24	32	V
输入频率		0		16000	Hz
输出电流		0.5		3	A
接口电压	H	4.5	5	5.5	V
	L	0	0	0.5	V
