1、概述
YFBP系列抛光机专用粉尘防爆型三相异步电动机（机座号112~132），按照GB12476. 1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》、GB12476.5-2013《可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”》和Q/SY 01-2016《抛光机专用粉尘防爆型三相异步电动机技术条件（机座号112-132）》的要求，制成外壳保护型。防爆标志Ex tD A21 IP65 T130℃，适用于存在有可燃性粉尘场所的抛光电气设备上，作为一般动力设备使用。
电动机防爆性能符合GB12476. 1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》、GB12476. 5-2013《可燃性粉尘环境用电气设备 第5部分：外壳保护型“tD”》的规定：电气性能执行Q/SY 01 -2016《抛光机专用粉尘防爆型三相异步电动机技术条件（机座号112-132）》的规定。
2、产品型号及名称

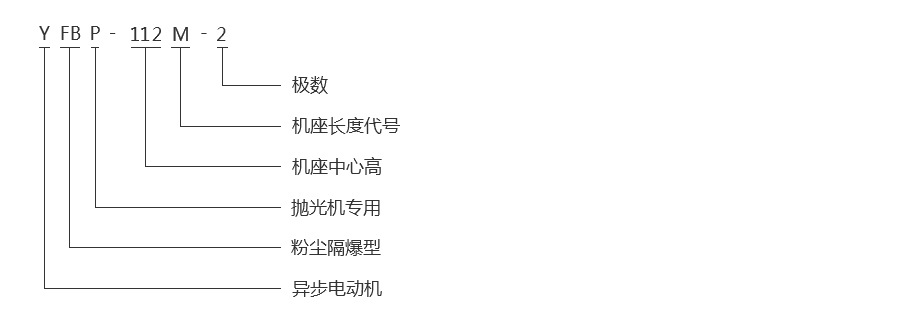

电动机型号意义
3、使用条件
3.1 适用可燃性粉尘存在的数量能够导致火灾或爆炸危险的环境。
3.2 环境空气最高温度随季节而变化，但不超过+40℃，环境空气最低温度为-15℃。
3.3 海拔不超过1000m。
3.4 环境空气最大相对湿度不超过90%
3.5 额定电压为380V，额定频率为50Hz。
3.6 电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。
3.7 电动机采用F级绝缘，定子绕组的温升（电阻法）按105K考核。
4、电动机的主要规格及安装结构型式
4.1 本系列电动机的主要规格见表1。
表1
机座号 | 同步转速（r/min） | |
3000 | 1500 | |
功率 （kW） | ||
112M | 4 | 4 |
132M | 5.5 | 5.5 |
4.2本系列电动机的安装型式为：B3。
5、主要结构简述
5.1 本系列电动机的接线盒位于电动机顶端，可四个方向进线，适用于橡套电缆（或塑套电缆）和钢管布线两种结构，接线盒内制成3个接线端子，另设一个接地端子，有一个出线口。
5.2 本系列电动机内部为△接法。

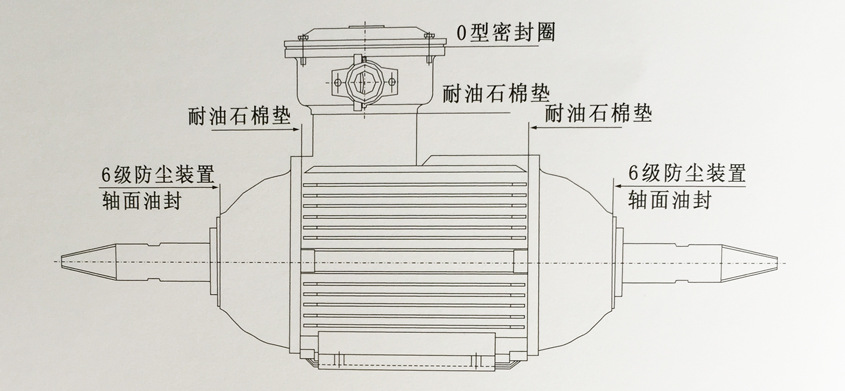

5.3 本系列电动机的外壳防护等级为1P65。两轴伸端盖处加装6级防尘装置及轴面油封，分别从端面和轴面加以密封防护，止口结合面加装O型密封圈或耐油石棉垫，以适应粉尘环境使用。
5.4 本系列电动机的密封结构如下：
