保质期:12个月
产品等级:优级品
起订:1台
供应:3台
发货:1天内
| 保质期 | 12个月 |
|---|---|
| 产品等级 | 优级品 |
| 电机功率 | 22kw |
| 轨距 | 600 |
| 耗气量 | 10立方 |
| 上料高度 | 1m |
| 生产率 | 3-7 |
| 适用水灰比 | 1：3 |
| 输料管径 | 75mm |
| 输送管内径 | 75mm |
| 水泵流量 | 3-7方 |
| 外形尺寸 | 2700*1200*1350 |
| 新旧程度 | 全新 |
| 整机质量 | 1200kg |
| 重量 | 1200kg |
| 转速 | 1000Mbps |
| 转子容量升 | 2升 |
| 总功率 | 22kw |
| 执行质量标准 | 国标 |
| 是否可定制 | 是 |
| 品牌 | 郑州磐石重工 |
| 型号 | WYSP-800 |
| 混凝土机械类型 | 喷湿机 |
| 混凝土理论输送量 | 5m3/h |
| 速凝剂添加剂 | 添加 |
| 骨料粒径 | 20mm |
| 垂直输送距离 | 50m |
| 输距 | 100m |
| 水平输送距离 | 100m |
料斗装置
料斗装置主要用来进行物料储备。由料斗、料斗座、筛网、压紧弹簧、震动电机等组成。按级配和水灰比拌合好的砼料，在振动器的强制振动下，通过料斗座上的筛网进入料斗。搅拌装置不停搅拌，防止混凝土离析。
操作注意事项
本说明书随机备用。
操作人员经过培训，方可上岗操作。
操作人员按使用说明书进行操作、保养。如用户不按使用说明书操作、保养机器，本公司不予保修。
本机器如使用不当，可能会出现以下伤害：
○ 混凝土物料飞溅，硅酸钠或其它化学物质引起的眼伤。
○ 由于液压系统没有卸荷**打开液压管接头引起的伤害。
○ 由于管卡、管路爆裂或堵塞冲开而造成的伤害。
○ 接触电气线路造成的伤害。
○ 电气元件工作不正常或输入电缆受损导致泵机与电源接通后引起触电造成的伤亡。
○ 输送管路内有压力时打开管路所造成的伤害。
○ 由于支撑方式不当造成泵机倾覆而引起的伤亡。
○ 泵机工作时手伸入料斗内所引起的伤害。
○ 在换向缸动作时，对换向机构进行检修所造成的伤害。
○ 在活塞运动时，由于手伸入水箱内而造成的伤害。
○ 电缆线的内外保护层破损。
○ 试图阻止搅拌器或其它旋转部件运动而造成的伤害。
○ 电控箱断路器接通后，不得带电检修，如需必先断电。否则易造成触电事故！
○ 输送管路未固定使管路滑动或滑落而造成的伤害。
○ 本机仅泵送混凝土，须输送其它物料，应与公司协商，采取措施方能试行泵送。
主要密封件及易损件明细表（详见表6）
（ 表6）
| 编号 | 名称及规格 | 数量/台 | 装配部位 |
| 1 | 开口式导向环FR125×131×25 | 2 | S管摆阀 |
| 2 | 活塞杆密封圈UN125×140×11 | 2 | |
| 3 | 防尘圈J125 | 1 | |
| 4 | 缓冲胶垫 | 1 | |
| 5 | 切割环 | 1 | |
| 6 | 眼睛板 | 1 | |
| 7 | 防尘圈J55 | 1 | |
| 8 | 活塞杆密封圈UHS55×65×6 | 2 | |
| 9 | NTB-20边界润滑轴承55×60×36 | 1 | |
| 10 | 尼龙套55×75×15 | 1 | |
| 11 | 活塞压垫 | 2 | 活塞、料缸 |
| 12 | Φ120活塞 | 2 | |
| 13 | 开口式导向环FR114×120×30 | 2 |
结构及工作原理

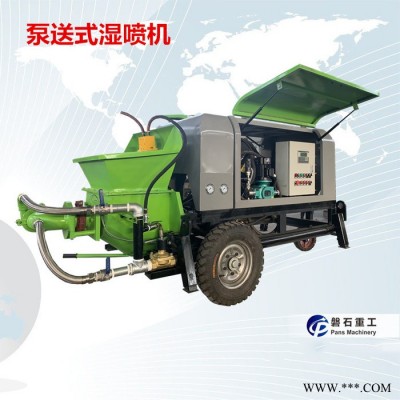

WYSP/800型泵送式湿喷机主要由机架总成、油泵电机组、液压及电磁阀换向系统、PLC集成电气自动控制系统、混凝土泵送系统、气动输送系统、速凝剂添加装置、料斗装置、喷射系统、润滑冷却散热系统等组成。主要由PLC控制器、电感式接近开关来控制电磁换向阀、油缸、斜摆缸等液压元件，终使S管摆阀与活塞、料缸等泵送系统的规律开合，进行不断的吸、排浆作业。详见图（1）
警告：使用前请详细阅读使用说明书！！
