| 通信接口 | 485总线，4位5.08插拔端子 |
|---|---|
| 安装方式 | 35mm标准导轨式安装(6模数) |
| 额定电流 | 20A（单路），抗浪涌电流能力500A/20ms（单路） |
| 工作电压 | 12V |
| 工作电源 | 交流 |
| 外壳材质 | PC |
| 种类 | 灯控制器 |
| 分类 | 组合逻辑控制器 |
| 品牌 | 奥杰特 |
| 型号 | 4路20A |
| 加工定制 | 是 |
| 质量认证 | CCC |

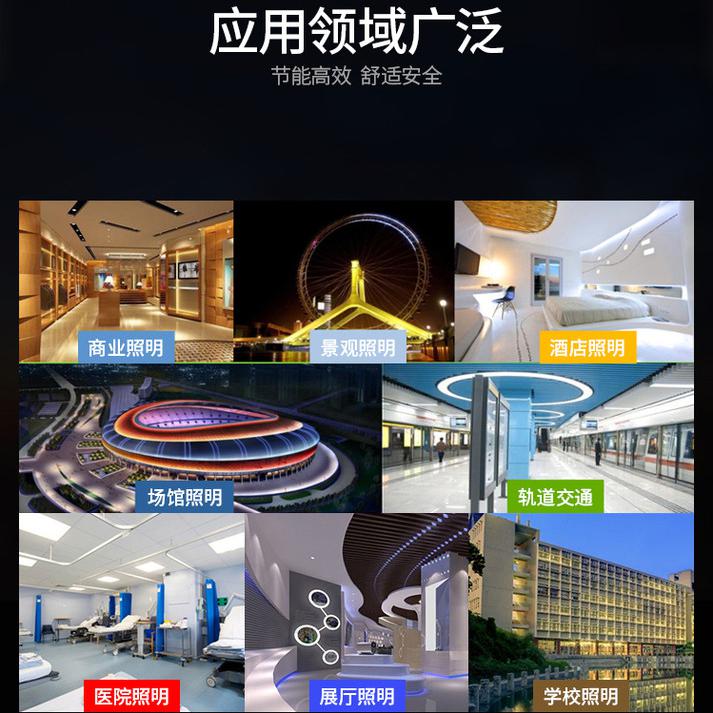

智能照明模块主要适用于办公楼、酒店、商场、广场、图书馆、公园、广告灯、景观照明等场合
智能照明系统是利用先进电磁调压及电子感应技术，对供电进行实时控制与跟踪，自动平滑地调节电路的电压和电流幅度，改善照明电路中不平衡负荷所带来的额外功耗，提高功率因素，降低灯具和线路的工作温度，达到优化供电目的照明控制系统。
性能描述：
1，标准导轨式安装占8个模数位；
2，提供4路16A（20A）继电器开关，每回路可独立控制3500W设备开关；
3，可设置各回路的开机初始值；
4，具备多回路顺序延时启动功能，避免同时启动造成对电网的冲击；
5，执行场景命令后立即向集中控制中心返回各个回路的实际开关状态；
6，具有本机及远程编程、测试功能；
7，自带应急开关按键，方便调试；
8,自带回路状态指示灯，开关状态一目了然；
9，支持在线刷新程序；
10，采用CAN-BUS总线通信
优点：
1、节能，通过定时、及时统一开关照明设备，节约能源
2、提高管理效率，照明设备统一开关管理，不需逐个开关，节约人力
3、功能灵活，多种照明模式及控制方式，达到灵活控制照明设备
4、易于扩展，不需要大量线路改造，方便增加删减设备
5、节省施工时间，系统仅在输出单元和负载之间使用负载线缆连接、模块化、分布式的安装结构
6、线路简单，无须改造旧有线路，节省大面积电缆用量
7、空开保护，具有子回路保护功能，当过载或出故障时，MCB将会跳闸
8、弱电控制强电，消除触电、火灾等隐患
9、提高管理水平，减少维护费用
一、型号说明
产品名称
4路20A继电器输出模块
产品型号
AJT-RM0420A
二、产品功能
磁保持功能（自锁）
干接点联动功能
消防联动功能
手动本地调试按钮
继电器过零切换
继电器开关次数统计
继电器闭合时间累加
模块自检及看门狗功能
延时启动功能
三、技术参数
| 工作电压 | 12-24V DC |
| 工作电流 | 启动电流：60mA |
| 待机电流：60mA | |
| 工作电流：65mA | |
| 工作环境 | 温度：0℃~45℃，湿度：10%~95% |
| L、N、PE | 过零检测、零火线输入、3位7.62接线端子 |
| 负载接口 | 继电器输出，4*2位7.62接线端子 |
| 通信接口 | 485总线，4位5.08插拔端子 |
| 联动接口 | 4组干接点输入接口，1组消防输入接口 |
| 额定电流 | 20A（单路），抗浪涌电流能力500A/20ms（单路） |
| 手动开关 | 机械式手动开关及手动本地调试按扭 |
| 安装方式 | 35mm标准导轨式安装(6模数) |
| 外形尺寸 | 108mm(W)×88mm(H)×66mm(D) |
| 重 量 | 350g |
4路20A继电器输出模块功能
1、定时控制功能
智能灯光控制系统通过日程管理模块，可以根据个人生活习惯，智能照明控制器，对灯光的定时开闭进行定义。例如，在每天早晨7:00，将卧室的灯光缓缓开启到一个合适亮度；在深夜，智能照明品牌，自动关闭全部的灯光照明，任你所选，任你所用，时时刻刻为你效劳。
2、全开全关和记忆功能
整个照明系统的灯可以实现一键全开和一键全关的功能。不用一个按键一个按键的去关闭或者开启灯光，减少不必要的麻烦。
3、场景设置
设置固定模式，一次编程即可一键控制。或者自由设置，根据您个人的需要，智能照明控制系统，赋予它更多的功能，用自己的想法控制灯。
