| 类型 | 电参数测量仪 |
|---|---|
| 操作方式 | 程序控制 |
| 品牌 | AIP |
| 型号 | AIP988X系列 |
| 加工定制 | 是 |
功能特点
● 数字化闭环反馈控制方式，全自动调压模式，输出电压自动修正，且不受外界电网波动影响，保证测试的准确性
● 内置工业计算机，无限量存储测试条件和测试结果，具有USB存储接口，方便数据拷贝
● 人性化操作界面，采用Windows操作系统，专业控制软件，界面简洁清晰
● 实时检测环境温度，电阻测试结果自动转换为标准温度值，结果判定更为简便，同时保证测试的一致性
● 测试系统可以与各类型生产管理系统融合，可定制条码扫描、报表铭牌打印等扩展功能
● 测试仪器控制核心采用ARM高速处理器，数据处理全面快速
● 可与变频电源通信，控制变频电源输出
产品概述

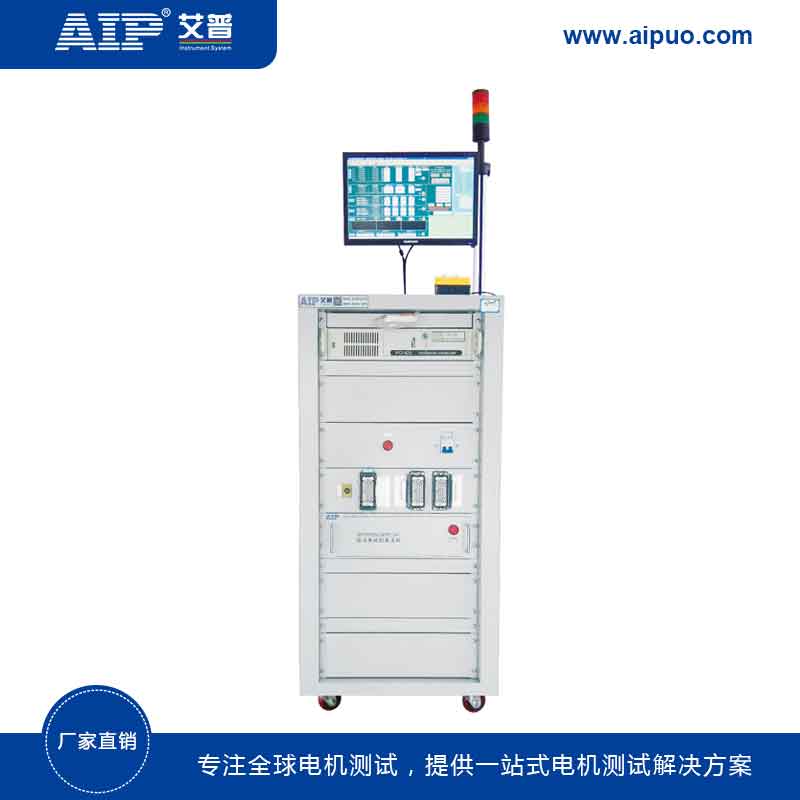

本产品主要适用于伺服电机整机的安全性能、反电动势、霍尔、编码器性能出厂指标检测，一次接线，一站式完成全部性能检测。系统采用工业计算机集中控制，具有稳定性高、体积小、速度快、效率高等特点。
测试项目
交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试（选配）。

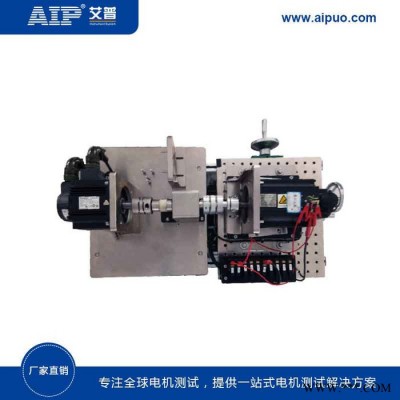

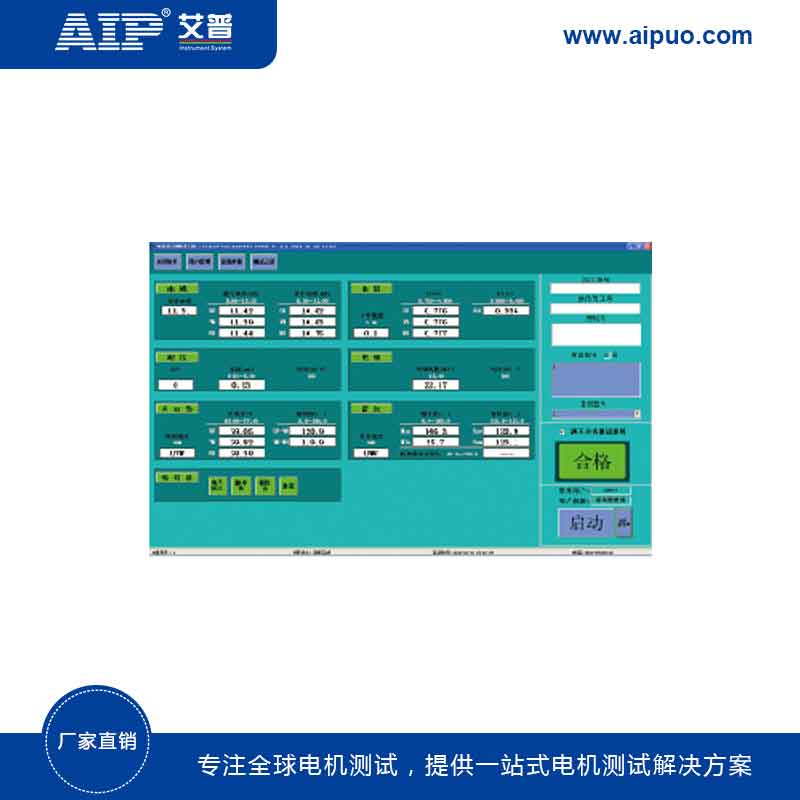

电机类型 测试界面 测试界面 测试界面
技术参数
| 型 号 | AIP988X系列 |
| 测试项目 | 交流耐压、绝缘电阻、直流电阻、电感测试、反电动势、霍尔特性、编码器测试（选配） |
| 交流耐压 | |
| 输出电压设定范围/精度 | AC 200～3000V ±(3%×设定值+5个字) |
| 击穿电流测量范围/精度 | 0.10～25.00mA ±（3%×显示值+3个字） |
| 测试时间范围 | 0～300s |
| 绝缘电阻 | |
| 输出电压设定范围/精度 | DC 500V/1000V ±(3%×设定值+3V) |
| 绝缘电阻测量范围/精度 | 1～500MΩ ≤100MΩ：±(5%×显示值+3个字) >100 MΩ：±(8%×显示值+8个字) |
| 测试时间范围/分辨率 | 1～300s |
| 电感测试 | |
| 测试频率 | 100Hz/120Hz/1kHz/10kHz |
| 测试电平范围 | 0.1Vrms/0.3Vrms/1Vrms |
| 电感测量范围/精度 | 1.00uH～9.999kH 基本精度 0.5% |
| 品质因数范围 | 0.0001～9999.9 |
| 直流电阻测试 | |
| 电阻测量范围/精度 | 0.01Ω～20KΩ ±(0.5%×读数+2个字) 可设定温度补偿，四线制测量 |
| 测试时间范围/分辨率 | 1～300s 1s/步 |
| 反电动势 | |
| 测量范围/精度 | AC 2～100.0V（有效值），±(0.5％的示值+1个字)，转速1000转 |
| 波形显示 | AB，BC，CA一个360°机械角度的波形 |
| 相序判断 | A-B-CA-C-B |
| 相位差 | 相位差范围 0.0-360.0°，精度：±1°，以过正零点为基准U、V、W 三相电压相位差 |
| 霍尔特性 | |
| VCC电源 | 0～18.00V ±(1%×显示值+1个字) |
| 高低电平范围/精度 | 0.0～18.00V ±(1%×显示值+1个字) |
| 频率 | 1 ～ 599Hz |
| 占空比 | 0.1-99.9% |
| 相序判断 | A-B-CA-C-B |
| 编码器测试（选配） | |
| VCC电源 | 0～18.0V ±(1%×显示值+1个字) |
| 高低电平范围/精度 | 0.0～18.0V ±(1%×显示值+1个字) |
| 频率 | 1 ～ 599Hz |
| 通道 | A+A-/B+B-/Z+Z-/U+U-/V+V-/W+W- |
| 相位差 | 0.0-360.0°，精度：±1°，以过正零点为基准U/V/W相位差、UVW与反电势的相位差、A/B相位差、 U/V/W/Z信号与反电势的相位差 |
