| 加工定制 | 是 |
|---|---|
| 用途 | 线路板焊接 |
| 品牌 | AST |
| 型号 | AST |

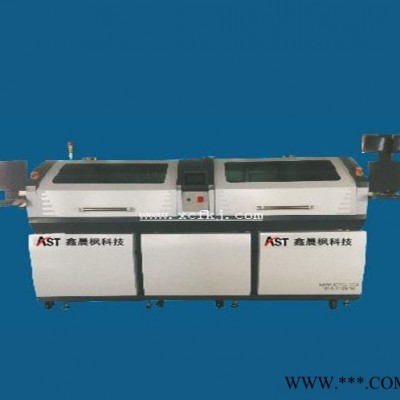

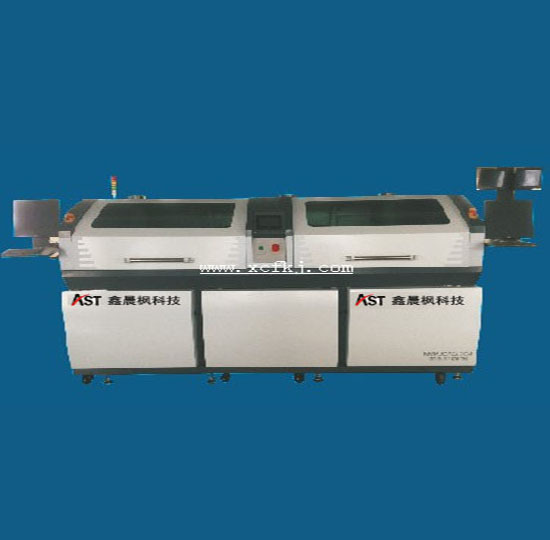

AST多点浸焊+选择焊
产品详细介绍
系统工艺路线：
方案优点概述：
n 专门针对大批量的混装PCB板焊接。
n 每台机器可以独立工作。即可使用喷雾模组，预热模组，多头浸焊模组以实现量产，也可使用喷雾模组，预热模组，选择焊模组实现打样或小批量生产。
n 喷雾模组机采用单头选择性喷雾方式，电脑进行路径编程，移动平台X,Y向伺服移动，仅对PCB板上需要焊接的点进行助焊剂涂覆,焊接完成后表面残留物少。
n 预热模组机采用上下红外预热方式，触摸屏与PLC控制，确保助焊剂活性被激活。
n 多点浸焊模组采用触摸屏与PLC控制，两种模式可切换（直通模式与浸焊模式）。焊接质量高，效率高，专利的脱锡技术，大幅减少连焊，提升焊接的直通率。
n 单头选择焊模组，电脑进行路径编程，移动平台X,Y，Z向伺服移动，可用于对于浸焊没完成的焊点的补充焊接，或是小批量试样板的焊接。
n SMEMA在线运输，支持客户进行灵活组线。
标准机器包括:
序号 | 名称 | 内容 | 数量 |
1 | AST-350-F 选择性喷雾模组机 | l 触摸屏与PLC | 1套
|
工控电脑 | |||
运动控制板 | |||
运输及调宽机构,夹板机构 | |||
X,Y铸造运动平台 | |||
两轴全配伺服电机及伺服驱动器 | |||
两轴全配滚珠丝杆以及直线导轨 | |||
助焊剂喷头 | |||
助焊剂压力罐 | |||
机架及表面喷粉l | |||
2 | AST-350-H 预热模组机 | l 触摸屏与PLC | 1套 |
运输及调宽机构 | |||
上下加热区 | |||
机架及表面喷粉l |
| ||
3 | AST-350-M 多头选择性浸焊模组机 | 触摸屏与PLC | 1套 |
运输及调宽机构 | |||
运输下降机构 | |||
l 锡炉，叶轮，流道，伺服驱动系统 | |||
l 焬炉超温超液位警报装置 | |||
l 焬炉温控系统 | |||
l 针对客户产品制作一套多点群焊喷嘴l | |||
机架及表面喷粉 | |||
4 | AST-350-S 选择性焊接模组机 | l 触摸屏与PLC | 1套 |
工控电脑 | |||
运动控制板 | |||
运输及调宽机构 | |||
X,Y,Z铸造运动平台 | |||
三轴全配伺服电机及伺服驱动器 | |||
三轴全配同步皮带以及直线导轨 | |||
15KG锡炉，叶轮，流道，伺服系统 | |||
l 焬炉超温超液位警报装置 | |||
l 焬炉温控系统 | |||
l 氮气在线独立温控系统 | |||
l 标配5个焊接喷嘴（内径2.5mm, 3mm, 4mm, 5mm,6mm ) | |||
机架及表面喷粉 | |||
5 | 氮气发生器 | 在每小时3立方氮气保证氮气浓度99.99以上PSA制氮机 | 1套 |
