首页 > 供应产品 > 供应AGV直流伺服电机-苏州奥特维新

供应AGV直流伺服电机-苏州奥特维新

产品：	浏览次数：753供应AGV直流伺服电机-苏州奥特维新
产地：	意大利
产品认证：	CE
单价：	1400.00元/个
最小起订量：	1 个
供货总量：	102 个
发货期限：	自买家付款之日起 10 天内发货
有效期至：	长期有效
最后更新：	2021-08-05 12:47

详细信息

产地	意大利
产品认证	CE
额定电压	24V
功率	50W-2000W
接口类型	1394.0
适用电机	直流伺服电机
速度响应频率	50Hz
品牌	motorpower
型号	tc60.13.02
加工定制	是

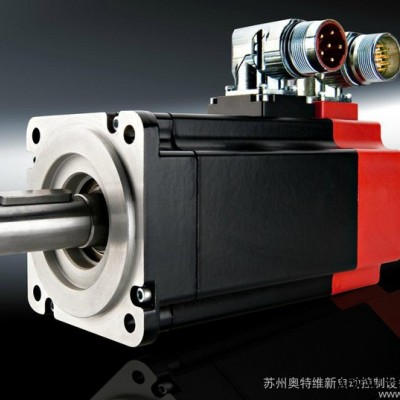

TC系列无刷伺服电机

TC系列无刷伺服电机是高经济性无刷伺服电机，具有外形小巧和优越性能，高效率，高可靠性和高电磁抗扰度等特点。每款电机下，都有多种绕线方式，满足客户对不同交流/直流供电电压,转速，电流，扭矩等特殊应用的定制要求。供电45Vac-400Vac或24Vdc-200Vdc可选。功率50W-1750W, 扭矩：0.16Nm-8Nm,额定转速3000rpm,最高6300rpm,8级电机，永磁制动器,反馈：霍尔传感器，旋转变压器，SinCos编码器，TTL编码器，绝对值编码器。

详细介绍

电气参数

型号	TC40 0.16					TC40 0.32
功率（@3000rpm）	50W					100W
持续扭矩	0.16Nm					0.32Nm
峰值扭矩	0.48Nm					0.96Nm
绕线方式	32	00	01	03	07	32	00	01	03	07	21
24Vdc转速（rpm）	3000	1800	1000	--	--	3200	2000	1500	--	--	--
48Vdc转速（rpm）		4800	3000	1500			5000	3500	2000	--	--
60Vdc转速（pm）			5000	--	--			5000	--	--	--
100Vdc转速（rpm）				5000	--				5000	--	--
200Vdc转速（rpm）					6000					6000	--
230Vac转速（rpm）											5000
持续电流（Arms）	3.22	2.16	1.7	1.14	0.65	6.4	4.3	3.4	2.3	1.3	0.6
峰值电流（Arms）	10.6	7.13	5.6	3.8	2.1	21.3	14.2	11.2	7.6	4.25	2

型号	TC60 0.65					TC60 1.3
功率（@3000rpm）	200W					400W
持续扭矩	0.65Nm					1.3Nm
峰值扭矩	1.95Nm					3.9Nm
绕线方式	00	01	03	07	21	00	01	02	03	07	21	15
24Vdc转速（rpm）	2000	1500	900	--	--	2000	1800	1500	1000	--	--	--
48Vdc转速（rpm）	4500	3000	2000	--	--	4000	3800	3000	2000	-	--	--
60Vdc转速（rpm）		5000	3000	--	--					1700	--	--
100Vdc转速（rpm）			5000	3000	1500					3000	1500	--
200Vdc转速（rpm）				6000	3000					6000	3000	1700
230Vac转速（rpm）					5000						5000	3000
400Vac转速（rpm）												5000
持续电流（Arms）	8.78	6.9	4.6	2.62	1.25	17.6	13.8	11.5	9.22	5.25	2.5	1.24
峰值电流（Arms）	29.0	22.8	15.2	8.65	4.1	58.0	45.6	38.0	30.4	17.3	8.15	4.7

型号	TC80 1.5						TC80 2.8					TC80 4
功率（@3000rpm）	470W						880W					1068W
持续扭矩	1.5Nm						2.8Nm					4Nm
峰值扭矩	4.5Nm						8.4Nm					12Nm
绕线方式	03	37	07	15	21	17	03	07	21	15	17	15	17
24Vdc转速（rpm）	1250	--	--				1000	--
48Vdc转速（rpm）	3000	2500	1500				2500	1500
60Vdc转速（rpm）			1700					2000
100Vdc转速（rpm）			3000	1500					1500
200Vdc转速（rpm）			6000	3000	1900				3000	1900
230Vac转速（rpm）				5000	3000	1700			5000	3000	1700	3000
400Vac转速（rpm）					5000	3000				5000	3000		3000
持续电流（Arms）	10.6	9.06	6.1	2.85	1.65	0.94	19.9	11.3	5.3	3.1	1.75	4.4	2.5
峰值电流（Arms）	35.1	30.0	19.9	9.4	5.44	3.1	65.5	37.3	17.5	10.1	5.8	13.1	7.5

型号	TC100 3.5				TC100 6			TC100 8
功率（@3000rpm）	1000W				1500W			2000W
持续扭矩	3.5Nm				6Nm			8Nm
峰值扭矩	10.5Nm				12Nm			32Nm
绕线方式	21	15	16	17	15	16	17	15	16	17
100Vdc转速（rpm）	1500	--	--	--	--	--	--	--	--	--
200Vdc转速（rpm）	3000	1900	--	--	1900	--	--	1900	--	--
230Vac转速（rpm）	5000	3000	2000	1700	3000	2000	1700	3000	2000	1700
400Vac转速（rpm）		5000	4000	3000	5000	4000	3000	5000	4000	3000
持续电流（Arms）	6.6	3.85	2.92	2.19	6.59	5	3.75	9.34	7.10	5.31
峰值电流（Arms）	20.8	12.1	9.17	6.88	24.2	18.3	13.8	36.3	27.5	20.6

机械尺寸

型号	法兰长宽高(mm)	L mm	A mm	d mm	Brake mm	法兰凸台直径 mm	安装螺纹孔直径mm
TC40.0.16	40	91	25	8（h7）	31	30	46
TC40.0.32	40	109	25	8（h7）	31	30	46
TC60.0.65	60	111	23	11（h6）	37	50	70
TC60.1.3	60	136	30	14（h6）	37	50	70
TC80.1.5	80	128	30	14（h6）	42	70	90
TC80.2.8	80	153	40	19（h6）	42	70	90
TC80.4	80	178	40	19（h6）	42	70	90
TC100.3.5	100	145	40	19（h6）	50	95	115
TC100.6	100	175	40	19（h6）	50	95	115
TC100.8	100	205	40	19（h6）	50	95	115
