品牌:瀚斯塔
配件名称:驱动器
是否跨境出口货源:是
起订:1个
供应:1000个
| 配件名称 | 驱动器 |
|---|---|
| 是否跨境出口货源 | 是 |
| 产地 | 北京 |
| 额定电压 | 0-36v |
| 类型 | 有刷直流步进电机控制器 |
| 品牌 | 其他 |
| 型号 | 7TPSM5725 |
| 加工定制 | 是 |
调速模式和Indexer接口控制
7TPSM5725
微型一体化步进电机驱动器
类别:调速、脉冲型接口产品介绍
7TPSM5725是微型高性能的微型步进电机驱动器。同时支持外部电位器调速模式和Indexer模式。其特点在于体积小，电流输出准确，保护功能完善。调试模式下支持曲线启动和停止。能直接固定在任意厂家的57步进电机上，提供2-4.5A电流，能用在57、86规格步进电机上。高速电流补偿功能，能补偿步进电机高速转动时反电动势造成的影响。供电电源为DC11V-36V，电源接口及控制线接口都支持热拔插。驱动器外壳为全铝合金铸件，坚固耐用，散热性能好，外观漂亮。
主要指标
工作电气特性
工作电压：DC11V-36V
输出电机电流 ：可调峰值4.5A
驱动方式：斩波恒流PWM控制
细分：1、2、4、8、16、32、64、128
通信方式
Indexer 步进脉冲、方向、脱机
按键启动：启动/停止 正转/反转（默认）
正传/停止 反转/停止（定制）
微型细分 有板上拨码开关设定
工作环境
冷却方式 自然冷却
工作环境 尽量避免粉尘、油污及腐蚀性气体
工作温度：-20°～-90°
工作湿度：<80%RH，无凝霜，无结晶
工作振动：3G max
产品特征
外形56.0mm×56.0mm×16.5mm

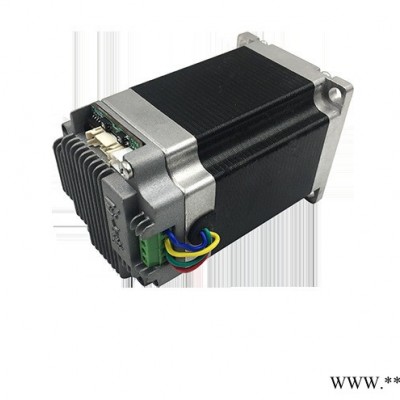

与电机一体机设计，亦可分立工作
铸铝合金外壳，坚固耐用，便于散热，外观漂亮
电机驱动特性
输入信号光电隔离，支持共阳极
自动电流减半
整步**高频率12Khz，32细分时300K
调速范围10rpm-800rpm
典型接线图

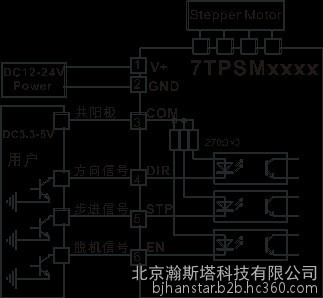

Indexer接口

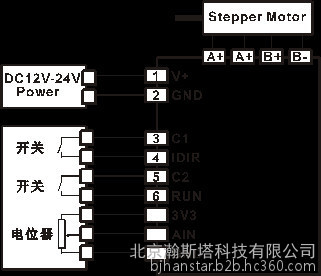

调速[自发脉冲]
开关推荐使用机械开关，使用电子开关，内部连接mcu的IO口，注意电子开关的电压值小于3.3V。
电位器推荐使用10K阻值。
