| 产品系列 | - |
|---|---|
| 额定电压 | 其它 |
| 应用范围 | 其它 |
| 额定电压:220V、380（kV） | 母线额定电流:来电咨询（A） |
| 结构形式:挂壁式 | 额定频率:48-63（Hz） |
| 产品认证:3C认证 | 加工定制:是 |
| 额定电压: | 母线额定电流: |
| 结构形式: | 额定频率: |
| 产品认证: | 加工定制: |
产品详情：

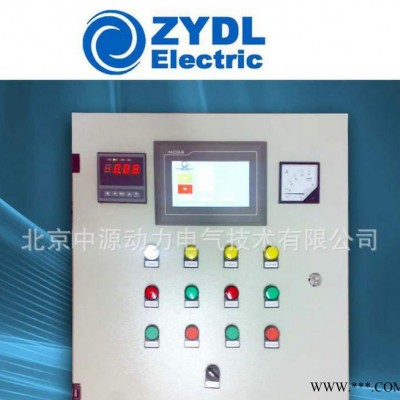

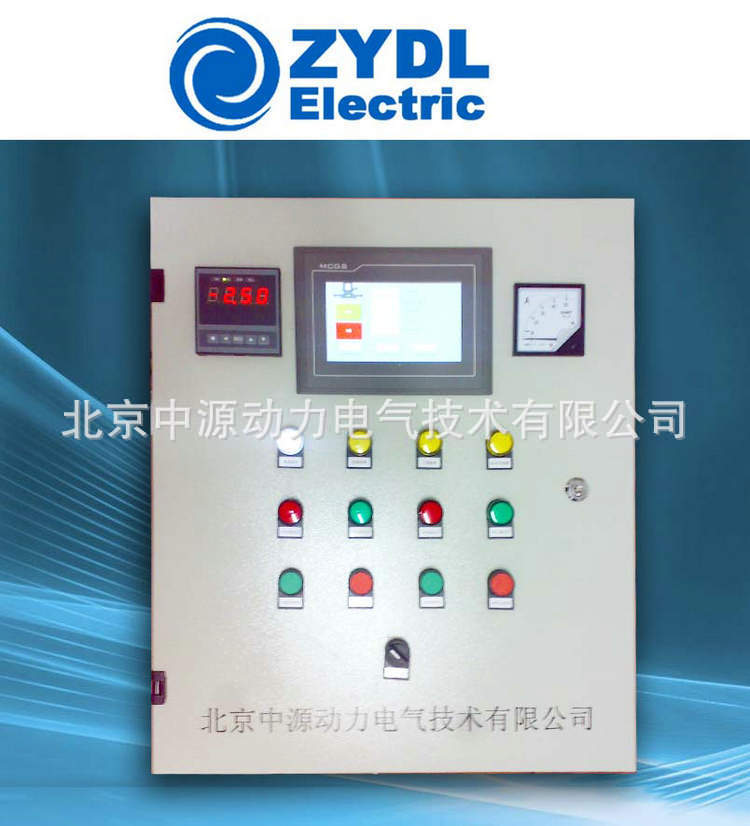

中源动力ZY-BPG系列变频柜/变频控柜/动力节能柜
概述
ZY-BPG变频控制柜是由内装的高性能通用或专用系列变频器加外围的开关控制，数据采集，继电保护，人机对话等电气元件和柜体组成的，是对三相交流电动机（包括风机，泵）进行变频调速控制的交流拖动装置和节能装置。
变频器选型:中源E900,A900,DF800,P800F或ACS510/550,ATV61/71,FR-F740,P11/G11系列
变频控制柜采用封闭柜式结构，防护等级一般为IP20，IP21,IP30等，采用型材骨架，表面涂敷喷塑，且容易并柜安装，上端可配置母线，变频器面板外引至柜体外表可直接操作，根据需要可设置就地和远程控制或工控机、PLC、DCS、可编程操作终端人机界面通讯控制,具有很直观的各种显示功能
变频器是变频柜的专用配套产品，其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大，一般根据工矿要求定制。目前比较定型的有：
恒压供水变频柜（1控1，1控2，1控3，1控4等）：ZY-GSP系列
自动扶梯变频控制柜，ZY-LIV系列
中央空调循环水泵变频柜, ZY-XHP系列
中央空调冷却塔风机变频柜，ZY-LQF系列
厨房排烟风机变频柜，ZY-PYF系列
锅炉鼓风引风变频柜，ZY-GLF系列
空压机变频节电柜，ZY-KYF系列
渣浆泵变频控制柜，ZY-PPG系列
以及各种以节电或以生产工艺自动化为目的根据客户需求定制的变频控制柜等。
功能
1、电源切换与保护
变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。
2、启、停控制功能
变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。
3、频率（速度）调整
变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速
4、表头显示
变频柜面板上设置电压表，电流表,频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。
5、备用工频切换
用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动/自动，工频启动装置大于15KW用软启动器实现）
6、多种控制功能
可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。
7、加装外围设备
根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，能量回馈电网装置，制动电阻，交流接触器，中间继电器，热继电器，熔断器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇，加热器，恒温空调等。
8、安全防护
将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用，也可防止导电物、水滴、和大量粉尘的直接进入，如果是室外安装可将柜体做成防雨柜体。
9、整齐美观
将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。
技术参数
项目 | 内容 | |
输入 | 电压范围 | 三相AC380V+15% |
频率范围 | 48-63HZ | |
输出 | 电压范围 | 三相0.01－AC260V |
频率范围 | 0.01－1300HZ | |
控制方式 | 按照工况操作要求及其控制电机数量、容量、电机拖动负载状况等要求设计和选型；不同型号变频器的参数和技术指标会有不同，不同容量变频柜的尺寸也不同，见柜内变频器及其图纸设计的技术规格 | |
容量（KVA），过载能力 | ||
保护功能 | ||
显示方式 | ||
操作方式 | ||
外形尺寸 | ||
防护等级 | IP20, IP21, IP30，IP54等 | |
环境温度 | -20度-50度 | |
安装方式 | 变频柜容量小可选择箱式，箱式可壁挂安装 变频柜容量大可选择柜式，柜式可落地安装 请根据实际情况选择 | |
