| 产品用途 | 消防 |
|---|---|
| 软件类型 | ERP软件 |
| 售后服务 | 保修一年 |
| 支持系统 | windowsxp |
| 版本语言 | 简体中文版 |
| 品牌 | MITSUBISHI/三菱 |
| 型号 | 工源 |
| 加工定制 | 是 |
一、产品概述：

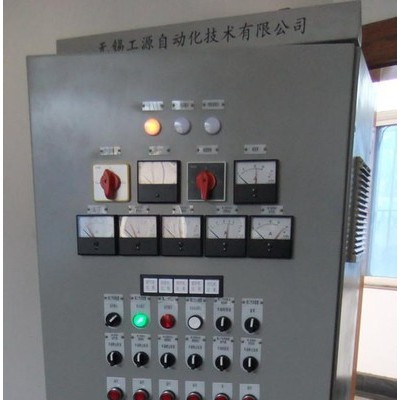

消防控制柜产品柜体坚固、美观，门内有橡胶压封，外表用环氧树脂处理；电器元件精选国际、国内**产品。产品根据不同的使用需要，类型分别具有主回路、断相、过载保护以及泵体泄漏、定子绕组超热保护等功能。凡主、备控制产品一律具备故障泵机自行停止，备用泵延时自投功能。
二、工作条件：
??空气温度不超过40℃，温度不低于-5℃。空气温度24小时平均温度不超过35℃。
??安装地点海拔高度不超过2000m.
??空气月平均**大湿度不大于90%（平均气温在25℃时）。
??工作电压380的百分之十。
三、使用说明：
??1、安装接线时，必须严格按照字母符号说明级接线端子示意图对应联接，完成合应仔细复核接线是否有误，再核对所控制电机的实际容量与产品所控制的容量是否相符。如不符则参考各参数表中所列的数据，重新整定电流，时间转换装置的电流动作值和保护延时整定值，及热继电器整定值。
??2、手动操作：送上电源，则电源指示灯亮，将功能开关打在手动位置，开启各分泵控制开关（该开关与各组水泵相对应）将水泵工作选择开关打在所需的位置（即选好主用泵及备用泵），按起动按钮，电机开始启动，启动指示灯亮，当起动电流降至1。5倍额定电流时，电动机自动转换到全压运行状态，工作指示灯亮。按停止按钮，电机停止工作，停止指示灯亮。启动时如发现电流转换倍数不准确，应根据实际情况现场调整。如果某些控制电路利用时间继电器转换，应观察电流表在电机从启动到电流降至1。5倍电流所需的时间，重新整定时间继电器的时间设定值。
??3、自动操作：合上自动空气开关，选好主用泵、备用泵，将功能开关打在自动位置，开启各分泵开关，水泵控制器根据液位高低，通过浮球开关位置的变化，自动启动主用泵或投入备用泵或停止水泵运行。
??4、故障：当水泵发生故障时，如电机过载、缺相、超温及泵体漏水时，本产品自动切断电机供电，终止电机运行，并对各种故障作出相应的指示。如果使用的是互备型控制器，则在任一组主用泵发生故障后，备用泵自动切入工作。
??5、电动机在起过过程中，操作人员须监视控制器起动结束后，是否进入运行状态，以免起动时间过长而引起自耦变压器和电动机的损坏，对于不常用的水泵控制器，如控制消防、喷淋泵等其它种类水泵，应定期开始运行、检查。
??6、自耦降压启动柜的自耦变压器允许从冷态连续起动两次，每一次起动时间为15S，间隔时间20S，自耦减压起动的时间根据电动机的功率不同通过时间继电器可调节。延时时间可调节范围为15-120S.
四、安装、投入运行前的检查
??1、安装装置在安装前应根据柜箱的外形尺寸参照安装说明在壁上予埋以安装控制箱用的予埋件，在混凝土地坪上予埋固定柜箱用的地脚槽钢。
??2、根据设计图纸进行外部接线，安装完毕后必须清除柜箱内的灰尘及遗留异物。
??3、在投运之前进行以下各项检查：
??检查控制柜的一次接线、二次接线是否正确无误码率，元件规格是否符合要求。
??检查，空气开关、接触器、热继电器及其它无了件工作是否灵活，有无卡轧现象。
??检查柜箱内有无异物、坚固螺钉是否松动等缺损现象。
??按有前规程进行必要的电气试验如测绝缘电阻等。
