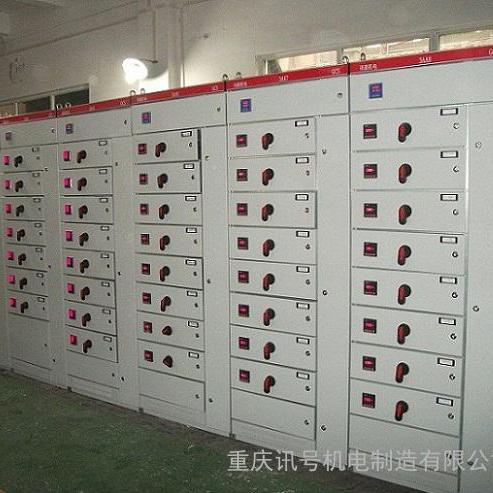

一、概述：XL—21系列动力配电箱适合于工业与民用建筑中作交流频率为50HZ、电压500V及以下、三相四线电力系统的动力配电和照明配电用。同时适合制作各种电动机启动柜，包括全压直接启动柜，全数字控制软启动柜、自耦降压启动柜，星三角启动柜，多速电动机启动柜等。具有数十种一次线路方案号或派生方案号供选择使用，适用范围广。

二、产品主要组成部件：柜体、元件梁、隔离开关、断路器、接触器、中间继电器等。

执行标准：柜系封闭式配电柜，执行GB7251.1-2005**标准。

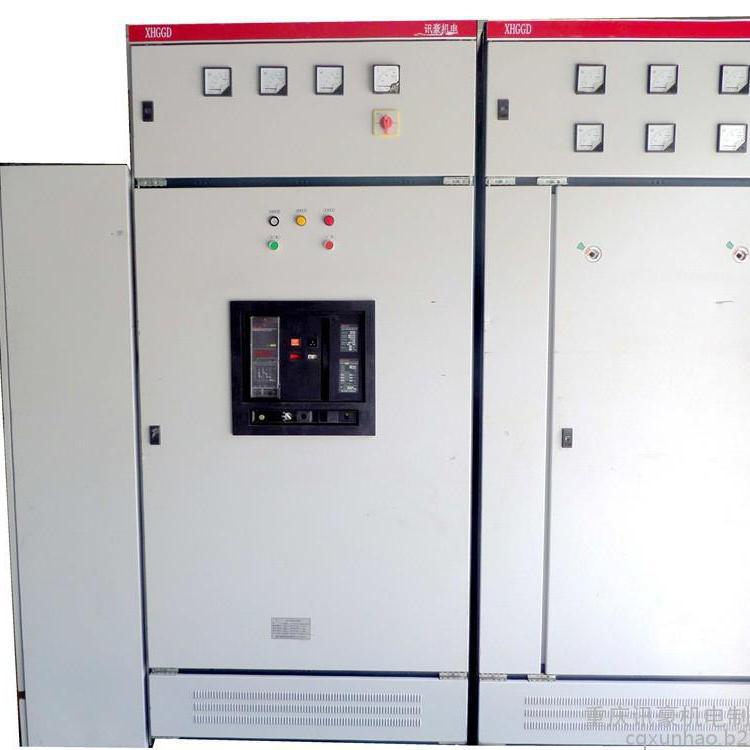

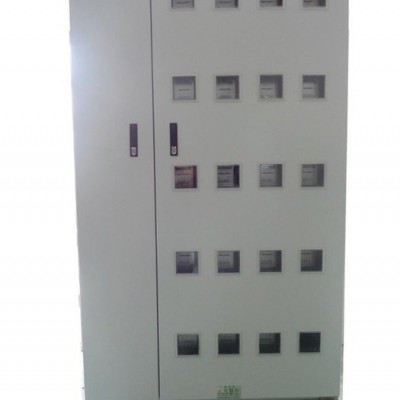

三、.结构特点：1、本产品结构轻盈紧凑，采用**钢板弯制焊接而成，单扇门，门上装有运行仪表及指示灯。
2、配电柜打开后，内部电器元件敞露，后侧做成活门，便于日常检修和维护；柜体上部装有吊环便于吊运，亦可增加防水顶盖。
3、柜内隔离开关安装在40*40横梁上，断路器固定在1.5mm钢板制成的元件梁上，内装断路器、接触器和中间继电器可灵活组合。
4、本产品一次方案有48种规格供用户选用，二次方案有17种规格供用户选用。可制作成双电源互投柜，也可制作成电机控制柜及其他动力控制柜。

四、1.技术参数：主母线额定电流In:600A,额定短时耐受电流ICw:10KA,额定峰值耐受电流ICu:17KA。

 2.配（馈）电柜及控制柜每个回路的额定电流：
In:400A,In:200A,In:160A,In:125A,In:100A, In:80A,In:60A,In:50A,In:40A,In:32A,In:25A,In:16A
3.规格型号：
常规规格：700mm(宽)×1700mm(高)×400mm(厚) ；800mm(宽)×1800mm(高)×500mm(厚)
4.其他规格：（宽*高*厚）
600*1600*350/700*1700*350/800*1600*400/ 800*1800*400/800*1800*450/1000*1800*400等。

五：适用环境

 动力配电柜适用于下列条件
  1、海拔高度不超过2000米；
  2、环境温度：周围空气温度不高于+40℃；
  3、空气中不得有过量的尘埃、酸、盐、腐蚀性及**性气体。相对湿度在**高温度为+40℃，时不超过50％，在**低温度时，允许有较高于温度变化而可能偶然产生一般凝露。
