| 加工定制 | 是 |
|---|---|
| 类型 | 混凝土 |
| 测量范围 | 本设备用于混凝土在约束状态下早期抗裂性能测试和评价 |
| 可测样品状态 | 混凝土 |
| 重复性误差 | 1% |
| 外形尺寸 | 800*600（mm） |
| 适用范围 | 本设备用于混凝土在约束状态下早期抗裂性能测试和评价 |
| 规格 | 800*600 |
| 品牌 | 路达 |
| 型号 | 800*600 |
刀口约束砼早期开裂试验设备
自密实混凝土刀口约束早期开裂试验模具
刀口约束早期开裂试验设备检测方法: 早期抗裂试验方法混凝土早期抗裂试模 混凝土抗裂试验 混凝土抗开裂试模混凝土早期抗开裂试验装置刀口约束砼早期开裂试验设备 自密实混凝土刀口约束早期开裂试验模具
执行标准：《混凝土长期性能和耐久性能试验方法标准》(GB/T50082-2009)
尺寸：800mm×600mm
产品介绍：

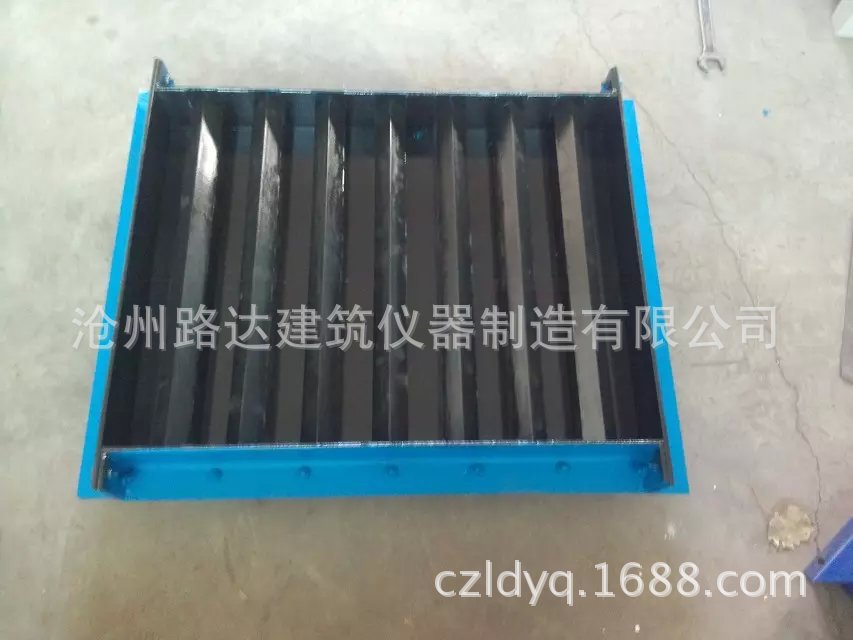

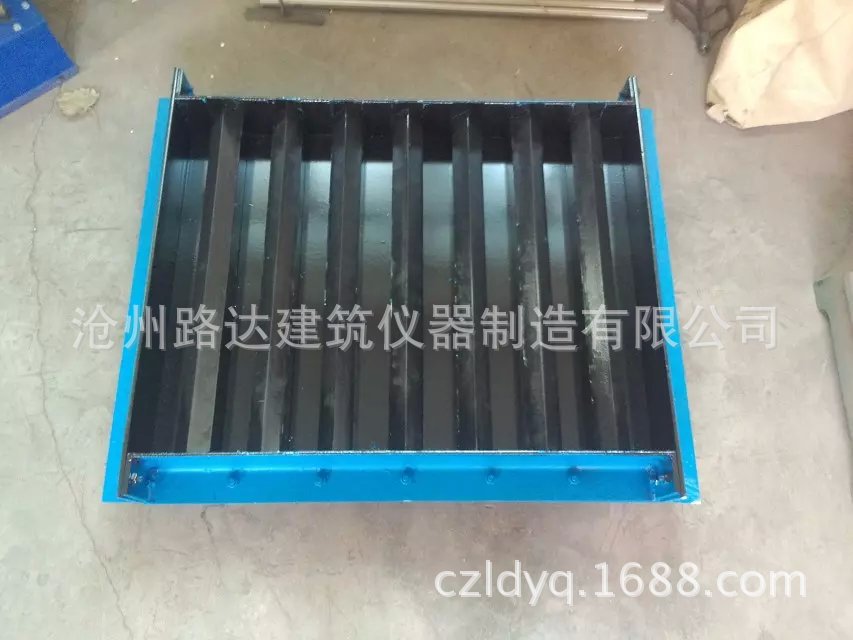

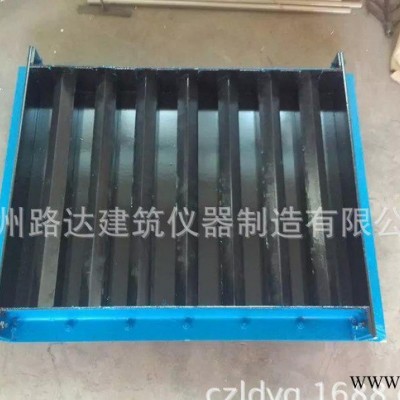

本设备用于混凝土在约束状态下早期抗裂性能测试和评价。设备采用7道刀口(刀口截面形状为直角等腰三角形底边和正方形联结而成，刀口长600mm)诱导受约束的混凝土开裂，测试敏感度高，能反映混凝土的早期抗裂性能(对绝大多数混凝土，均可使其在12小时内开裂)。
产品特点：
1.钢制模具，底板采用不小于5mm厚的钢板。
2.七根应力诱导发生器，分别用50mm×50mm、40mm×40mm角钢与5mm×50mm钢板焊接组成试验步骤
1.试验宜在恒温恒湿室中进行，应能使室温保持在20±2℃，相对湿度保持在60±5％。
2.将混凝土浇筑至模具内，混凝土摊平后表面应比模具边框略高，使用平板表面式振捣器或者采用捣棒插捣，控制好振捣时间，防止过振和欠振。
3.在振捣后，用抹子整平表面，使骨料不外露，表面平实。
4.试件成型30分钟后，应立即调节电风扇直吹试件表面，使试件表面中心处风速为5m/s，风向平行于试件表面。
5.从混凝土搅拌加水开始起算时间，到24小时测读裂缝。裂缝长度以肉眼可见裂缝为准，用钢直尺测量其长度，取裂缝两端直线距离为裂缝长度。应测量每条裂缝的长度。当一个刀口上有两条裂缝时，可将两条裂缝的长度相加，折算成一条裂缝。裂缝宽度用放大倍数至少40倍的读数显微镜(分度值为0.01mm)测量，应测量每条裂缝的**大宽度。
6.根据混凝土浇注24h后测量得到裂缝数据，计算平均开裂面积、单位面积的裂缝数目和单位面积上的总开裂面积。
