产地:河北
干膜厚度:详见参数
起订:100千克
供应:999千克
立即购买
| 产地 | 河北 |
|---|---|
| 干膜厚度 | 详见参数 |
| 供货地 | 全国 |
| 供货量 | 9999 |
| 规格 | 25kg |
| 上市时间 | 未上市 |
| 用途 | 金属防腐涂料 |
| 执行质量标准 | 国标 |
| 品牌 | 鑫岳 |
| 质量认证 | CCC |
| 按溶剂类型分 | 油性漆 |
| 是否可调色 | 可调色 |
简介：环氧富锌底漆是以环氧树脂、锌粉、为主要原料，增稠剂、填料、助剂、溶剂等组成的特种涂料产品,该漆自然干燥快，附着力强，防腐蚀能力强等特点。
组成：由环氧树脂为基料配以锌粉、助剂、聚胺而成。
特性：防腐性能优异，附著力强，漆膜中锌粉含量高，具有阴极保护作用，耐水性能优异。
该产品防腐性能优异、机械性能好、附著力强，具有导电性和阴极保护作用。一道成膜在75um以上，可用作车间预涂底漆。其厚膜在15-25um时进行焊接，不影响焊接性能，此产品也可作为各种管材、煤气柜的防锈底漆使用。

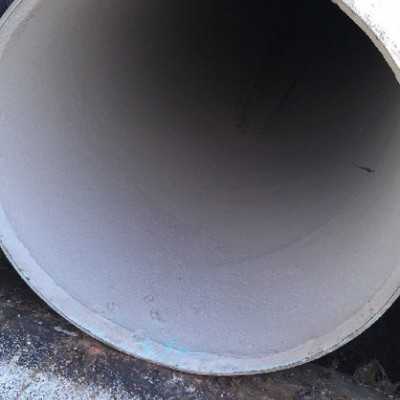

用途：作重防腐涂层的配套底漆，有阴极保护作用，适用于储罐、集装箱、钢结构、钢管、海洋平台、船舶、海港设施以及恶劣防腐蚀环境的底涂层等。
施工参考
1、推荐膜厚：60-80um。
2、被涂物表面必须无氧化皮，铁锈，油污等。
3、用量：每平方0.2-0.25千克（不含损耗）
4、油漆混郃後在6h内用完。
5、刷涂、空气喷涂、滚涂均可。
6、涂装过程中必须不断搅拌，以免沉淀。
7、涂装间隔：
底材温度℃ 5-10 15-20 25-30
**短间隔h 48 24 12
间隔不超过7天。
8、底材温度须高於露点3℃以上，当底材温度低於5℃时，漆膜不固化，故不宜施工。
9、甲组份开桶後，必须搅拌均匀，然後在搅拌下按配比要求将乙组倒入甲组份中，充分混郃均匀，静置，熟化30min後，加适量稀释剂，调至施工粘度。
注意事项：
1、稀释剂与稀释比：无机富锌防锈底漆专用稀释剂35
2、表面处理：钢表面必须经砂轮机除锈或喷砂除锈,到达瑞典除锈标准Sa2.5级。
3、熟化时间：23±2℃ 20分钟。适用时间：23±2℃ 8小时。涂装间隔**短5小时，7天。
4、建议涂装道数：2~3道，在施工中，应用便携式电动搅拌器将甲组份（浆料）充分搅拌均匀，使用时应边施工边搅拌。後道配套：本厂出品的各类中间漆、面漆。
运输贮存：
1、产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。
2、产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。
安全防护：施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。施工现场严禁烟火。
