品牌:上海大帆
测量范围:100000
测量精度:0.0001
起订:1套
供应:1套
发货:10天内
立即购买
| 测量范围 | 100000 |
|---|---|
| 测量精度 | 0.0001 |
| 产品名称 | 串联谐振试验设备 |
| 产品用途 | 监测直流电阻 |
| 电源电压 | 380/50 |
| 类型 | 发电机专用测试仪 |
| 重量 | 30 |
| 结构型式 | 便携式 |
| 品牌 | 上海大帆 |
| 型号 | DFVF3000 |
| 加工定制 | 是 |
变频串联谐振试验装置（也称电缆交流耐压试验装置）的实力厂家上海大帆电气设备有限公司，是少数能通过国家权威检测机构电力工业电气设备质量检验测试中心(武汉高压研究所)型式试验认证的串联谐振试验装置生产厂家，是中化集团、中石油、神马能源集团、中国水利水电集团、齐齐哈尔电业局、呼伦贝尔电业局、曲阜供电局等众多知名客户的合作伙伴，是串联谐振试验装置行业三甲品牌！ 上海大帆运用独有的低干扰专利技术，消除了变频串联谐振设备高频谐波干扰的难题，武高所实测谐波含量低于0.3%，输出为纯正弦波，可监测峰值/√2，能确保高价值的电力设备不因高频谐波干扰而损坏。超低谐波含量，体积小重量轻的串联谐振试验装置就在上海大帆。自信源于品质，国内独家承诺：主机十年保用。
串联谐振试验装置也可称为变频串联谐振耐压装置、电缆交流耐压试验设备、工频谐振耐压试验设备，串联谐振试验变压器，调频串联谐振试验装置等。 主要用于以下方面： 1、6kV-500kV高压交联电缆的交流耐压试验 ??2、6kV-500kV变压器 的工频耐压试验 ??3、GIS和SF6开关 的交流耐压试验 ??4、发电机 的交流耐压试验 ??5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
.jpg)

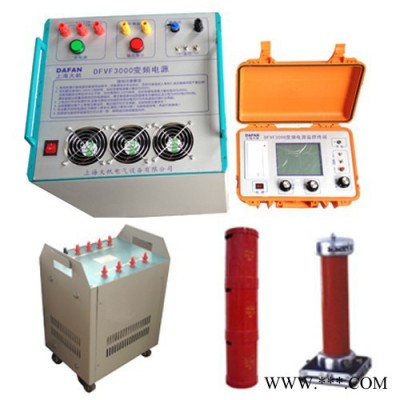

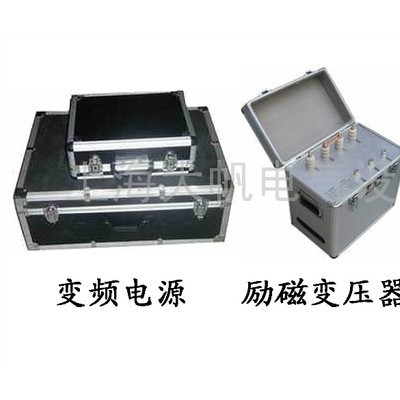

变频电源 励磁变压器 电抗器 分压器 概 述： 各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。目前，比较好的方法是采用串联谐振的方法进行耐压试验。 成套设备原理图  我们已知，在回路频率f＝1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。 |
主要技术特点：
* 全国少数通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所） 严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
*以卓越的品质和专业的服务获得众多专业客户的肯定（如广西电力科学研究院、呼伦贝尔电业局、齐齐哈尔电业局、中国水利水电集团、中国化学集团等等） *在东北电力科学院组织的2008年度全国设备大比武中一次性通过所有检测项目，唯一一家达到包括60Min温升在内的各项国标要求，比武成绩再次名列前茅；* 体积小，重量轻，特别适合现场使用； * 所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子，施耐德，日本东芝，富士等，确保性能稳定可靠；* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形； * 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒； * 设备自带微型打印机，可及时打印保存试验数据； * 按军用标准抗振和防尘设计，耐长途运输和严酷使用环境； * 一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示； * 独有软件校准功能，方便用户校准表计，确保高电压值准确度 * 德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用； * 信守承诺，服务专业及时，尽最大努力为客户需求服务； * 产品稳定可靠，质保三年（主机保用十年），终身维护；
电力工业电气设备质量检验测试中心(武汉高压研究所)检测报告
部分常用型号和典型配置
（以下仅列举了部分常用型号，欲了解更多欢迎致电我公司热线021-67285119）
型号解读：DFVF3000-44/22表示，容量44KVA，电压22KV
一、电缆交流耐压试验系列
| 型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
| DFVF3000-44/22 | 10kV（300mm2）电 缆 1KM | 22kV ⅹ 1台 | 便携式 |
| DFVF3000-132/66 | 1、10kV（300mm2）电 缆 3KM 2、35kV（300mm2）电缆 1KM | 22kV ⅹ 3台 | 便携式 |
| DFVF3000-264/52 | 1、10kV(300mm2)电 缆 5KM 2、35kV(300mm2)电 2KM 3、35kV 变压器，开关， 4、10kV电动机，变压器 5、600MW及以下发电机等 | 22kV ⅹ 6台 | 便携式 |
| DFVF3000-1560/66 | 110kV（300mm2）电 缆 3KM | 130kV ⅹ 2台 | 非便携式 |
?
二、发电机工频耐压试验系列| 型 号 | 可满足的试验项目 | 设备电抗器配置 | 备 注 |
| DFVF3000-44/22 | 1、100MW及以下发电机 相电容0.1-0.3uF 2、10kV(300mm2)电 缆 1KM | 22kV ⅹ 1台 | 便携式 |
| DFVF3000-100/36 | 1、600MW及以下发电机 相电容0.1-0.25uF 2、10kV(300mm2)电 缆 1.5KM | 18kV ⅹ 2台 | 便携式 |
| DFVF3000-176/44 | 1、600MW及以下发电机 相电容0.1-0.3uF2、10kV(300mm2)电 缆 3KM 3、可兼顾发电机母线，主变等 | 22kV ⅹ 4台 | 便携式 |
?
三、GIS和SF6开关交流耐压试验系列
?
四、变压器，电动机等设备的工频交流耐压试验系列
| 型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
| DFVF3000-105/84 | 1、110kV GIS的交流耐压试验 2、35kV（300mm2）电缆 1KM3、10kV（300mm2）电 缆 3KM 4、220kV以下变压器工频耐压5、110kV互感器交流耐压 | 28kV ⅹ 3台 | 便携式 |
| DFVF3000-100/80 | 1、110kV GIS的交流耐压试验 2、35kV（300mm2）电缆 1KM3、10kV（300mm2）电 缆 3KM 4、220kV以下变压器工频耐压5、110kV互感器交流耐压 | 40kV ⅹ 2台 | 便携式 |
现场试验操作实景图
 500KVGIS交流耐压试验 |  500KVGIS交流耐压试验 | |
 200kV交流耐压试验设备 |  220kV,800MVA主变交流耐压试验 | |
 660MW发电机工频交流耐压试验 |  660MW发电机工频交流耐压试验 | |
 110KV电缆交流耐压试验 |  35KV电缆交流耐压试验 |
220KV GIS交流耐压试验 110KV GIS交流耐压试验
60MW水轮发电机工频交流耐压试验 35KV电缆交流耐压试验
上海大帆电气，串联谐振装置行业三甲品牌，您的明智之选！
免费提供技术咨询、技术方案！服务热线：021-67285119
| 型 号 | 可满足的试验项目 | 电抗器配置 | 备 注 |
| DFVF3000-250/200 | 1、110kV GIS的交流耐压试验 | 40kV ⅹ 5台 | 便携式 |
| DFVF3000-100/200 | 1、110kV GIS的交流耐压试验 2、110kV互感器交流耐压 | 50kV ⅹ 4台 | 便携式 |
本公司供应上海大帆DFVF3000在线直销串联谐振试验设备质量保证，欢迎咨询洽谈。
联系电话：400-001-9418 上海大帆电气设备有限公司
