产品别名:铜铝对焊机
产品类型:全新
材质:Q235B
起订:1台
供应:100台
发货:2天内
| 产品别名 | 铜铝对焊机 |
|---|---|
| 产品类型 | 全新 |
| 别名 | 对焊机 |
| 材质 | Q235B |
| 产地 | 山东 |
| 电流 | 交流 |
| 动力形式 | 高周波 |
| 额定输入容量 | 100KVA |
| 负载持续率 | 50% |
| 工作形式 | 管焊 |
| 加工精度 | 大功率 |
| 控制方式 | 其他 |
| 类型 | 全新 |
| 频段 | 其他 |
| 驱动形式 | 电动 |
| 用途 | 储能 |
| 作用对象 | 金属 |
| 作用原理 | 逆变 |
| 是否二手 | 全新 |
| 焊接原理 | 冷焊 |
| 品牌 | 咏旭 |
| 型号 | UN5-100KVA |
| 保护气流类型 | 0.55MPa |

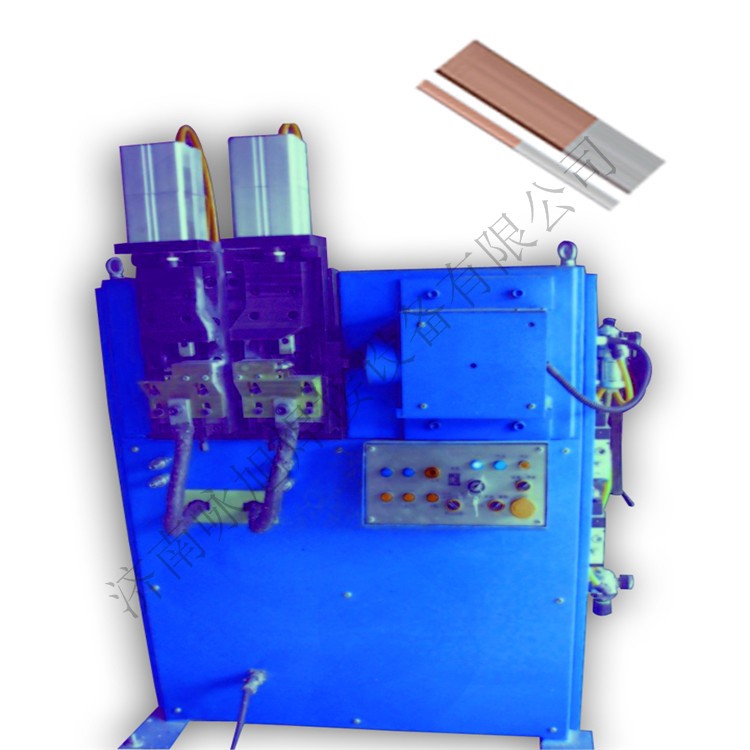

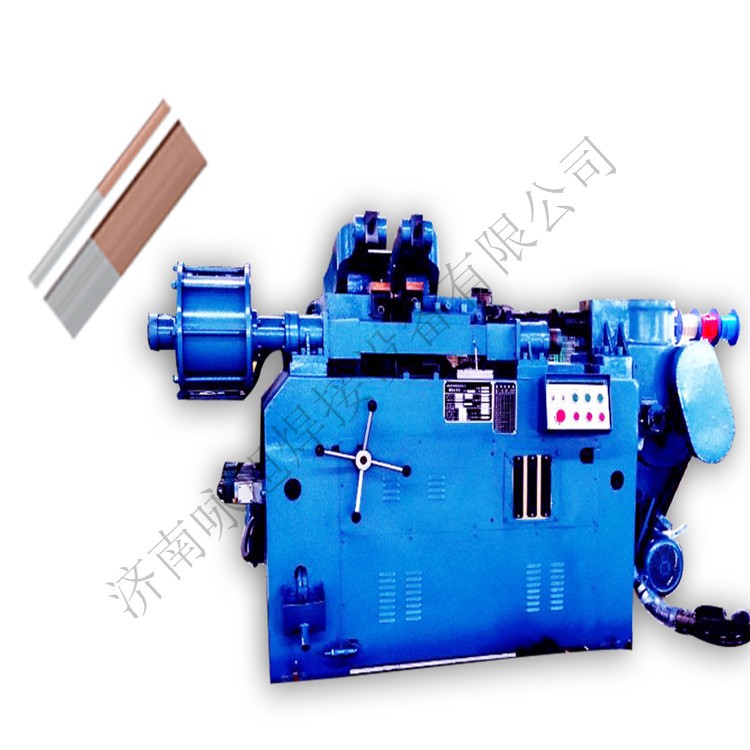

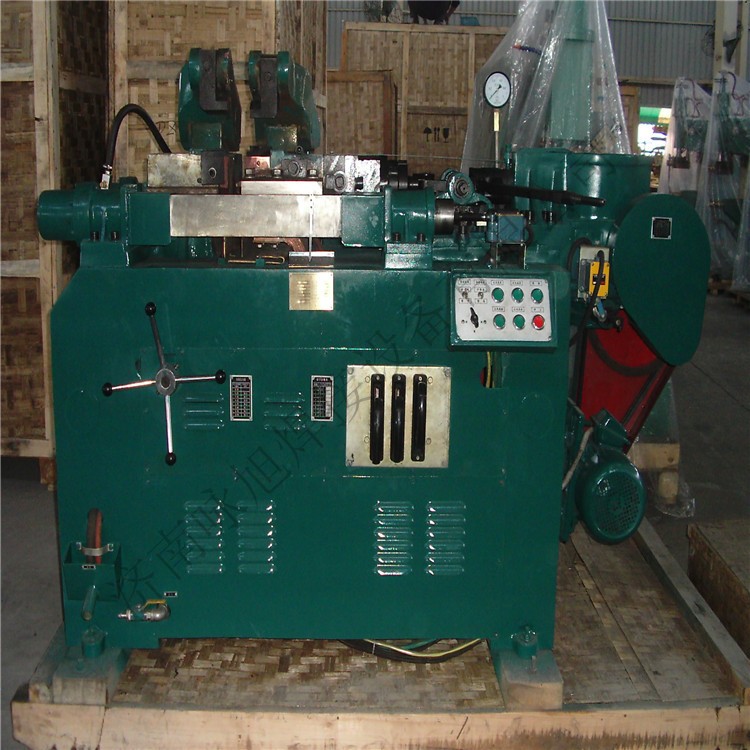

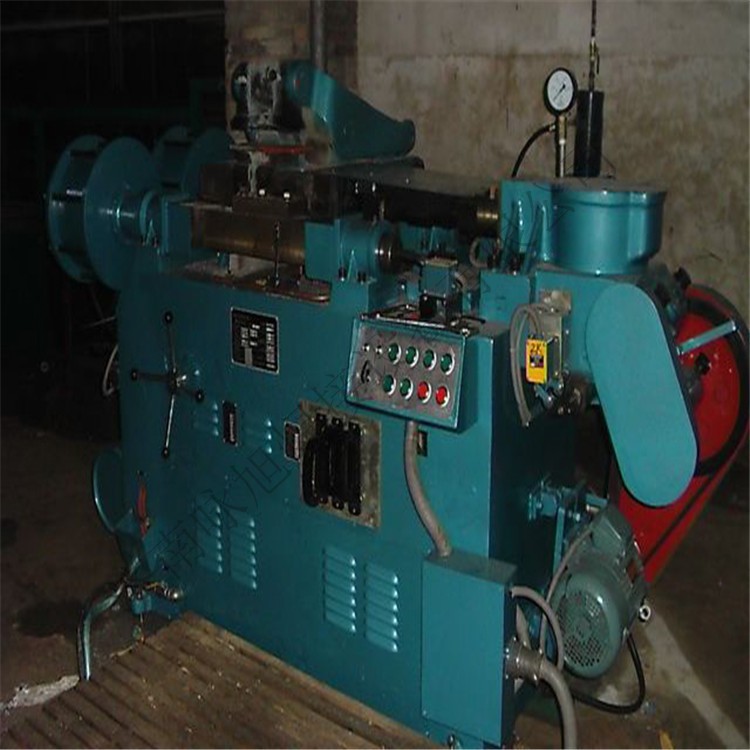

UN5系列铜铝对焊机
UN5系列铜铝闪光对焊机，是凸轮式闪光对焊机的一种，也叫铜铝复合排焊机，铜铝板和铜铝棒对焊机，主要用于各种电力金具的铜铝焊接。
主要原理及特点
该设备主要由机架，定夹具，动夹具，顶锻传动机构，焊接变压器，气动系统，冷却系统及控制系统等几部分组成。
焊接时，根据工件不同的材料和形状选择合适的焊接参数，合适预热时间和预热电流，合适闪光时间和闪光电流，合适有电流和无电流顶锻距离，还有需要选择合适的变压器调节级数等，然后进行自动连续闪光焊接。
焊接质量检测标准
焊接后的产品，铜铝两种材料的结合部位的抗拉强度要大于原材料的抗拉强度。
为了测试焊接质量，可以进行如下手动测试：将焊接后的产品铜件一端夹紧，先右折90度，然后再左折180度，焊接处不断裂的，为合格品。
对焊产品的合格率为99%以上。
应用范围
主要用于各种铜铝棒材对焊，铜铝片材对焊，工具，轮圈及各种电力金具等产品的对焊。
主要技术参数
| 设备型号
| 额定容量
| 额定负载
| 输入电压 | 输出电压与调节级数
| 最大铜铝对焊截面积 | 气源压力 | 冷却水流量 | 设备重量 | 外形尺寸 |
| UN5-100KVA | 100KVA | 50% | 380V 50HZ | 3.52-7.04V， 8Taps（级） | 200mm2 | 0.55MPa | 200L/ H | 800KG | L:110*W:75*H:30cm |
| UN5-150KVA | 150KVA | 50% | 380V 50HZ | 4.13-8.26V, 8 Taps（级） | 800mm2 | 0.55MPa | 250L/ H | 1500KG | L:254*W:136*H:138cm |
| UN5-300KVA | 300KVA | 50% | 380V 50HZ | 7.92-15.8V， 8 Taps（级） | 1600mm2 | 0.55MPa | 350L/ H | 3000KG | L:254*W:136*H:138cm |
| UN5-3×100KVA* | 3×100KVA | 50% | 380V 50HZ | 5.0-10.0V， 8 Taps（级） | 1800mm2 | 0.55MPa | 600L/ H | 4000KG | L:254*W:118*H:175cm |
*UN5-3×100KVA铜铝对焊机采用三相次级整流式直流电源，三相电网平衡，对电网冲击较小，同时具体显著的节能效果。
*同时还可以根据客户要求设计制造更大功率的对焊机，例如400KVA,500KVA,600KVA，等等。
