材质:铸铁
电源电压:380V
起订:1台
供应:1台
立即购买
| 材质 | 铸铁 |
|---|---|
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 280kw |
| 级数 | 多级 |
| 流量 | 280m3/h |
| 排出口径 | 200mm |
| 输送介质 | 清水 |
| 吸入口径 | 200mm |
| 性能 | 自动 |
| 扬程 | 195m |
| 转速 | 1480r/min |
| 品牌 | 长沙东方 |
| 型号 | D280-65*3 |

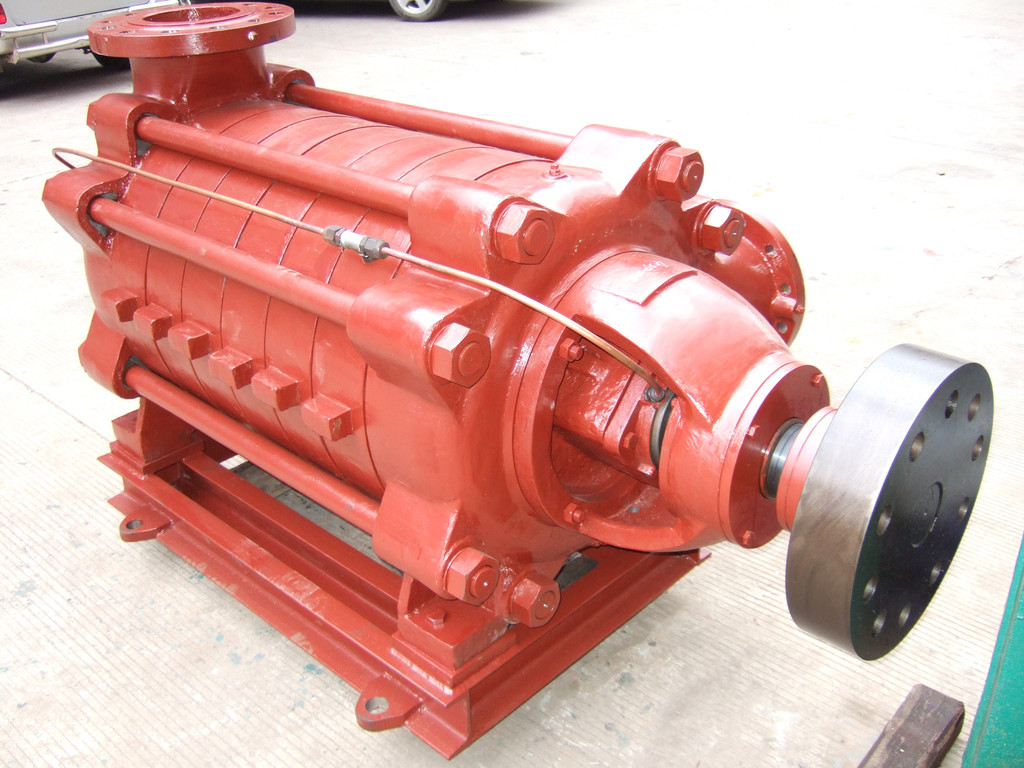

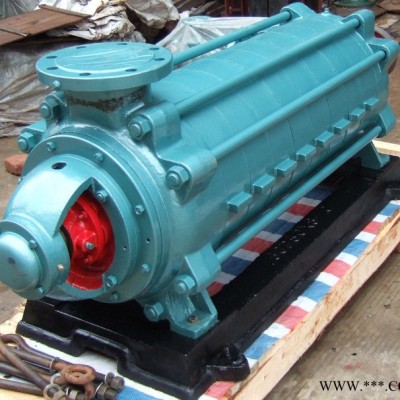

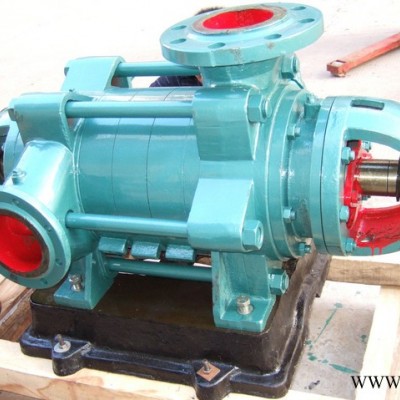

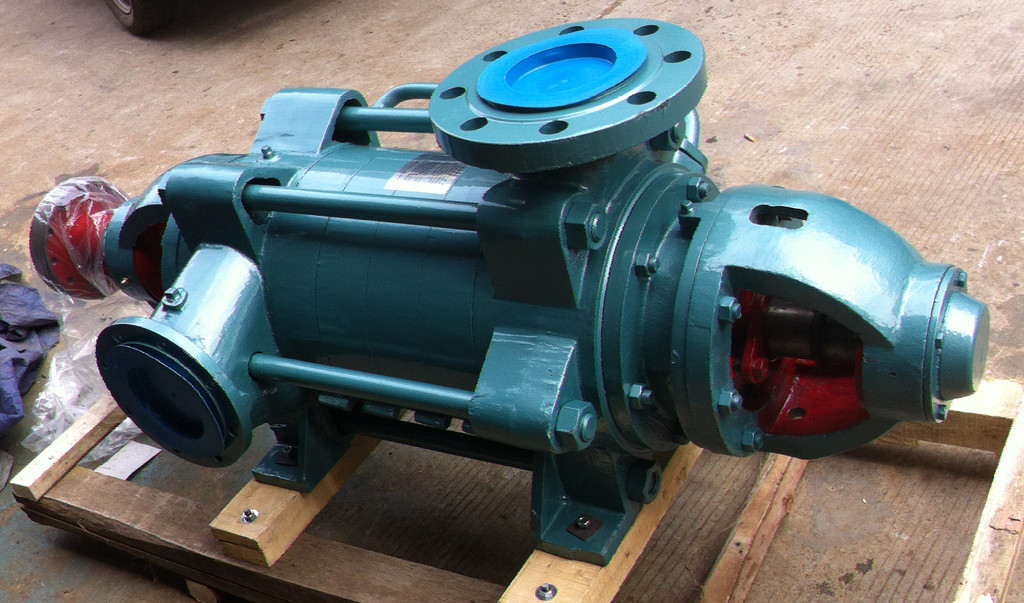

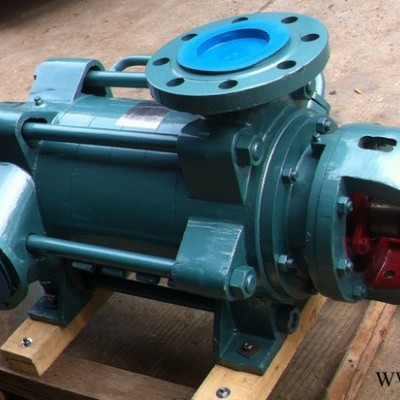

离心泵 叶轮平衡环 D280-65*3轴套 首叶轮次叶轮配件
多级离心泵汽蚀定义：多级离心泵运转时，液体压力沿着多级离心泵入口到叶轮入口而下降，在叶片入口附近的K点上，液体压力pK低。此后由于叶轮对液体作功，液体压力很快上升。当叶轮叶片入口附近的压力pK小于液体输送温度下的饱和蒸汽压力pv时，液体就汽化。同时，使溶解在液体内的气体逸出。它们形成许多汽泡。当汽泡随液体流到叶道内压力较高处时，外面的液体压力高于汽泡内的汽化压力，则汽泡又重新凝结溃灭形成空穴，瞬间内周围的液体以极高的速度向空穴冲来，造成液体互相撞击，使局部的压力骤然增加(有的可达数百个大气压)。这样，不仅阻碍液体正常流动，尤为严重的是，如果这些汽泡在叶轮壁面附近溃灭，则液体就像无数个小弹头一样，连续地打击金属表面。其撞击频率很高(有的可达2000～3000Hz)，于是金属表面因冲击疲劳而剥裂。如若汽泡内夹杂某种活性气体(如氧气等)，它们借助汽泡凝结时放出的热量(局部温度可达200～300℃)，还会形成热电偶，产生电解，形成电化学腐蚀作用，更加速了金属剥蚀的破坏速度。上述这种液体汽化、凝结、冲击、形成高压、高温、高频冲击负荷，造成金属材料的机械剥裂与电化学腐蚀破坏的综合现象称为汽蚀。
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| D.DF.DY.MD280-65×2 200D.DF.DY.MD65×3 | 185 | 51.4 | 136 | 1480 | 120.00 | 185 | Y315M1-4(Ip23) | 57 | 2.8 | 200 | 200 | 824 |
| 280 | 77.8 | 130 | 143.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 124 | 159.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×3 200D.DF.DY.MD65×3 | 185 | 51.4 | 204 | 1480 | 180.00 | 280 | Y3555-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1006 |
| 280 | 77.8 | 195 | 215.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 186 | 239.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×4 200D.DF.DY.MD65×4 | 185 | 51.4 | 272 | 1480 | 240.00 | 355 | Y4001-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1188 |
| 280 | 77.8 | 260 | 287.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 248 | 319.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×5 200D.DF.DY.MD65×5 | 185 | 51.4 | 340 | 1480 | 300.00 | 450 | Y4003-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1370 |
| 280 | 77.8 | 325 | 359.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 310 | 398.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×6 200D.DF.DY.MD65×6 | 185 | 51.4 | 408 | 1480 | 361.00 | 500 | Y4004-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1552 |
| 280 | 77.8 | 390 | 431.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 372 | 478.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×7 200D.DF.DY.MD65×7 | 185 | 51.4 | 476 | 1480 | 421.00 | 630 | Y4501-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1734 |
| 280 | 77.8 | 455 | 503.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 434 | 558.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×8 200D.DF.DY.MD65×8 | 185 | 51.4 | 544 | 1480 | 481.00 | 710 | Y4502-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1916 |
| 280 | 77.8 | 520 | 575.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 496 | 637.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×9 200D.DF.DY.MD65×9 | 185 | 51.4 | 612 | 1480 | 541.00 | 800 | Y4503-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 2098 |
| 280 | 77.8 | 585 | 646.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 558 | 717.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×10 200D.DF.DY.MD65×10 | 185 | 51.4 | 680 | 1480 | 601.00 | 900 | Y4504-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 2280 |
| 280 | 77.8 | 650 | 718.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 620 | 797.00 | 71 | 5 | |||||||
