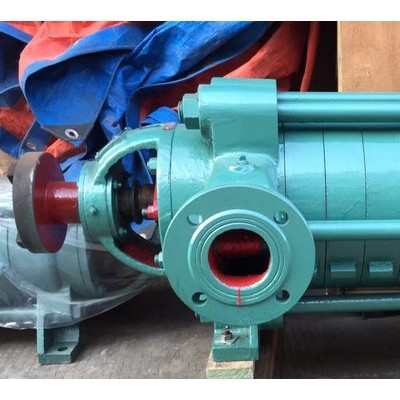

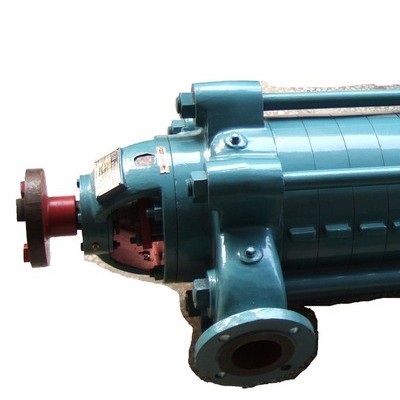

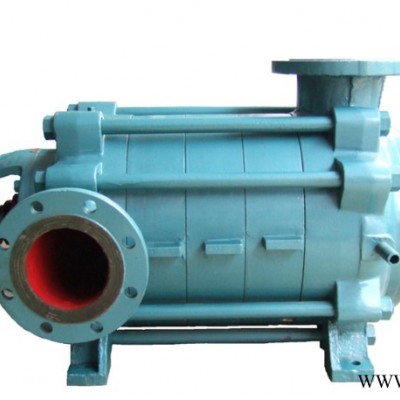

卧式多级泵D46-30×6叶轮次叶轮供应新疆乌鲁木齐

价格:￥6000.00/台
材质:铸铁
电源电压:380V
起订:1台
供应:1台

立即购买

材质	铸铁
电源电压	380V
工作温度	常温
功率	37kw
级数	多级
流量	46m3/h
排出口径	65mm
驱动形式	电动
输送介质	清水
吸入口径	80mm
性能	无泄露
扬程	180m
转速	2950r/min
品牌	长沙东方
型号	D46-30×6

卧式多级泵D46-30×6 首叶轮次叶轮 供应新疆乌鲁木齐

多级泵串、并联工作时注意：

1、多级泵串联工作时，能提高扬程，但要注意多台泵串联时后面的泵的泵体强度。

2、离心泵并联操作能增加流量，在同一管路系统中，流量增加的比例会随着并联泵台数的增加而减少。

3、选用相同性能的离心泵进行串、并联。

4、无论是串联或并联工作，单台离心泵的工作点均应力求落在高效区以内。槽中心线对轴中心线平行度误差应小于0.03mm/100。4、轴径允许弯曲不大于0.013mm，对于低转速泵轴中部不大于0.07mm，高转速泵轴中部不大于0.04mm。

5、轴表面光滑，无裂纹、磨损等。

6、轴套表面保持Ra=1.6um。

7、轴与轴套采用H7/h6。多级离心泵泵轴弯曲度的测量多级离心泵泵轴弯曲之后，会引起转子的不平衡和动静部分的磨损，所以在大修时都应对泵轴的弯曲度进行测量。

1把轴的两端架在V形铁上，V形铁应放置平稳、牢固；

2再把百分表支好，使测量杆指向轴头。然后，缓慢地盘动泵轴，在轴有弯曲的情况下，每转一周则百分表有一个较大读数和较小读数，两读数的差值即表明了轴的弯曲程度。这个测量过程实际上是测量轴的径向跳动，亦即晃度。

3晃度的一半即为轴的弯曲值。

多级泵串、并联工作时注意：

8、多级泵串联工作时，能提高扬程，但要注意多台泵串联时后面的泵的泵体强度。

9、离心泵并联操作能增加流量，在同一管路系统中，流量增加的比例会随着并联泵台数的增加而减少。

10、选用相同性能的离心泵进行串、并联。

11、无论是串联或并联工作，单台离心泵的工作点均应力求落在高效区以内。槽中心线对轴中心线平行度误差应小于0.03mm/100。4、轴径允许弯曲不大于0.013mm，对于低转速泵轴中部不大于0.07mm，高转速泵轴中部不大于0.04mm。

12、轴表面光滑，无裂纹、磨损等。

13、轴套表面保持Ra=1.6um。

14、轴与轴套采用H7/h6。多级离心泵泵轴弯曲度的测量多级离心泵泵轴弯曲之后，会引起转子的不平衡和动静部分的磨损，所以在大修时都应对泵轴的弯曲度进行测量。

1把轴的两端架在V形铁上，V形铁应放置平稳、牢固；

2再把百分表支好，使测量杆指向轴头。然后，缓慢地盘动泵轴，在轴有弯曲的情况下，每转一周则百分表有一个较大读数和较小读数，两读数的差值即表明了轴的弯曲程度。这个测量过程实际上是测量轴的径向跳动，亦即晃度。

3晃度的一半即为轴的弯曲值。

型号          参数	流量         Capacity		扬程        Heed	转速      Speed	轴功率   Shaft power	配带电动机                       Motor		效率         Eff.	必须汽蚀余量	泵口径		泵重
	Q		H	n	Pa	功率	型号        Type	η	(NPSH)r	进口	出口
	m3/h	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
D.DF.DY.MD46-30×2	30	8.33	68	2950	8.68	15	Y160M2-2	64	2.4	80	65	152
	46	12.8	60		10.74			70	2.8
	55	15.3	54		11.89			68	4.6
D.DF.DY.MD46-30×3	30	8.33	102	2950	13.02	22	Y180M-2	64	2.4	80	65	167
	46	12.8	90		16.11			70	2.8
	55	15.3	81		17.84			68	4.6
D.DF.DY.MD46-30×4	30	8.33	136	2950	17.36	30	Y200L1-2	64	2.4	80	65	183
	46	12.8	120		21.48			70	2.8
	55	15.3	108		23.79			68	4.6
D.DF.DY.MD46-30×5	30	8.33	170	2950	21.70	37	Y200L2-2	64	2.4	80	65	198
	46	12.8	150		26.85			70	2.8
	55	15.3	135		29.74			68	4.6
D.DF.DY.MD46-30×6	30	8.33	204	2950	26.04	37	Y200L2-2	64	2.4	80	65	214
	46	12.8	180		32.21			70	2.8
	55	15.3	162		35.68			68	4.6
D.DF.DY.MD46-30×7	30	8.33	238	2950	30.38	45	Y225M-2	64	2.4	80	65	230
	46	12.8	210		37.58			70	2.8
	55	15.3	189		41.63			68	4.6
D.DF.DY.MD46-30×8	30	8.33	272	2950	34.72	55	Y250M-2	64	2.4	80	65	245
	46	12.8	240		42.95			70	2.8
	55	15.3	216		47.58			68	4.6
D.DF.DY.MD46-30×9	30	8.33	306	2950	39.06	55	Y250M-2	64	2.4	80	65	261
	46	12.8	270		48.32			70	2.8
	55	15.3	243		53.53			68	4.6
D.DF.DY.MD46-30×10	30	8.33	340	2950	43.40	75	Y280S-2	64	2.4	80	65	276
	46	12.8	300		53.69			70	2.8
	55	15.3	270		59.47			68	4.6
