材质:铸铁
功率:11kw
起订:1台
供应:1台
立即购买
| 材质 | 铸铁 |
|---|---|
| 功率 | 11kw |
| 级数 | 单级 |
| 性能 | 不阻塞 |
| 扬程 | 22.5 |
| 转速 | 1480 |
| 品牌 | 长沙东方 |
| 型号 | 6SA-6J |
叶轮 6SA-6J 卧式单级泵 配件 供应江西
概述
??S型系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。允许进口压力0.6mpa。
??参数范围
??流量：72～100800m3/h
??扬程：11～140m
??s型号说明
??300s-19a
??300－吸入口径300mm
??s－单级双吸水平中开式离心泵
??19－设计点扬程
??a－表示叶轮外径变化，a、b、c……依次类推

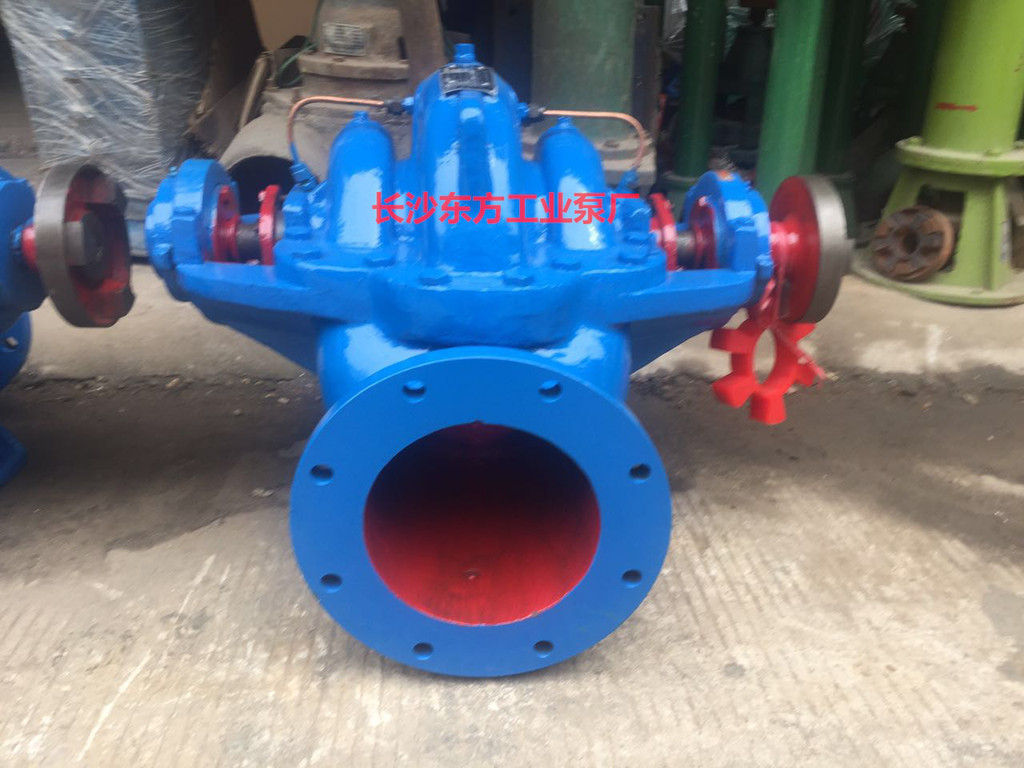

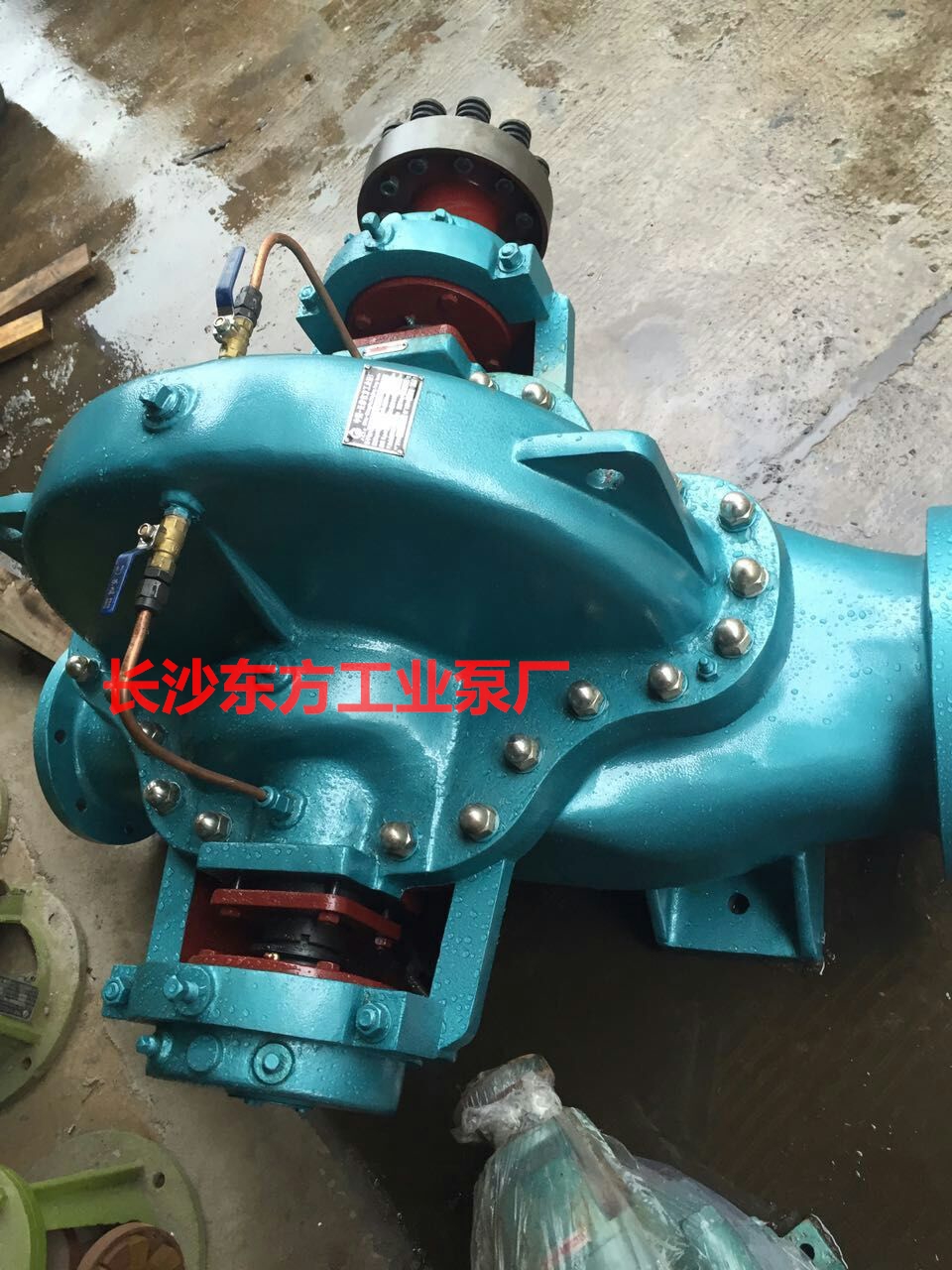

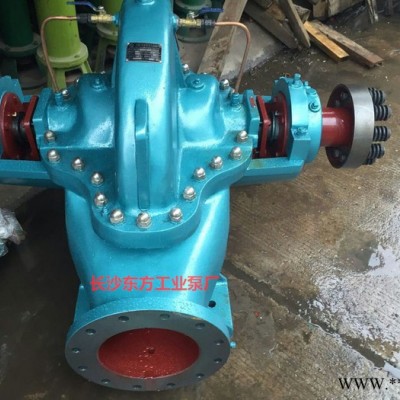

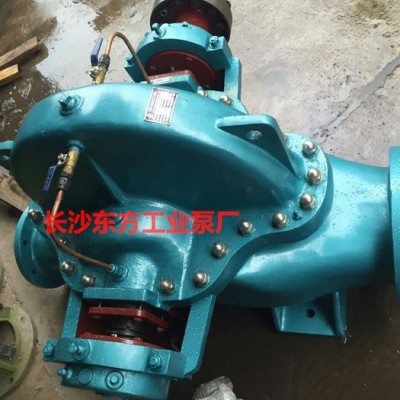

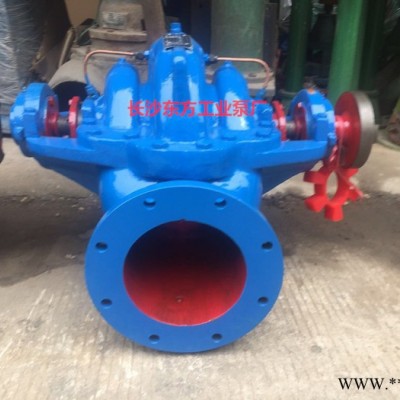

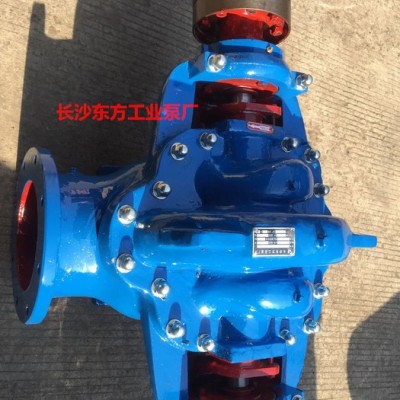

??结构型式
??泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封可采用软填料密封和机械密封。
??旋转方向
??从电机端向泵看，泵为逆时针方向旋转，即吸入口在左，吐出口在右;型泵为顺时针方向旋转，即吸入口在左右，吐出口在左。也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。
??主要零部件材质
??泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。
??成套范围
??成套供应泵、电机、联轴器。泵吸入口径≤200mm配公用底座，其余不配底座。
??订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。
| 型号 | 流量 Q | 扬程 H | 转速 N | 轴功率 Pa | 配带电动机 | 效率 η | 必需汽蚀余量 | 叶轮名义直径 | 泵口径 | |||
| 功率 | 型号 | 进口 | 出口 | |||||||||
| m3/h | L/S | m | r/min | kW | kW | % | m | mm | mm | mm | ||
| S150-97 (6SA-6) | 126 | 35 | 104 | 2980 | 48.8 | 75 | Y280S-2 | 73 | 3 | 270 | 150 | 110 |
| 180 | 50 | 97 | 59.5 | 80 | 3.8 | |||||||
| 216 | 60 | 87 | 64.8 | 79 | 5.3 | |||||||
| S150-97A (6SA-6A) | 119 | 33 | 91 | 2980 | 42 | 75 | Y280S-2 | 70 | 3 | 255 | 150 | 110 |
| 170 | 47.2 | 84.5 | 50.1 | 78 | 3.7 | |||||||
| 204 | 56.6 | 76 | 54.8 | 77 | 4.7 | |||||||
| S150-97B (6SA-6J) | 72 | 20 | 24 | 1480 | 6.45 | 11 | Y160M-4 | 73 | 2.6 | 270 | 150 | 110 |
| 90 | 25 | 22.5 | 7.45 | 74 | 2.7 | |||||||
| 108 | 30 | 20 | 8.4 | 70 | 2.9 | |||||||
| S150-50 (6SA-8) | 108 | 30 | 58 | 2980 | 24.6 | 37 | Y200L2-4 | 69 | 2.9 | 205 | 150 | 110 |
| 160 | 44.5 | 55 | 30.1 | 81 | 3.8 | |||||||
| 193 | 53.5 | 52 | 33.3 | 82 | 4.4 | |||||||
