20SA-22JA 卧式单级泵中开泵 叶轮 供应上海

价格:￥9600.00/台
材质:铸铁
功率:55kw
起订:1台
供应:1台

立即购买

材质	铸铁
功率	55kw
级数	单级
性能	不阻塞
扬程	9.5
转速	742
品牌	长沙东方
型号	20SA-22JA

20SA-22JA 卧式单级泵中开泵 叶轮 供应上海

概述
??S型系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。允许**大进口压力0.6mpa。

??参数范围
??流量：72～100800m3/h
??扬程：11～140m

??s型号说明
??300s-19a
??300－吸入口径300mm
??s－单级双吸水平中开式离心泵
??19－设计点扬程
??a－表示叶轮外径变化，a、b、c……依次类推

??结构型式

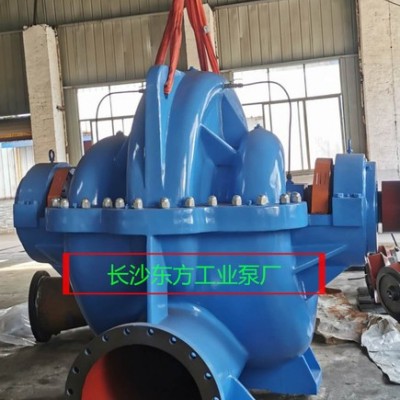

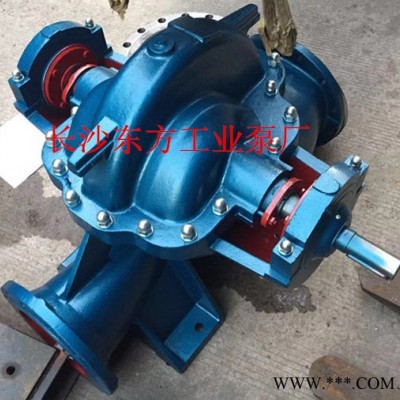

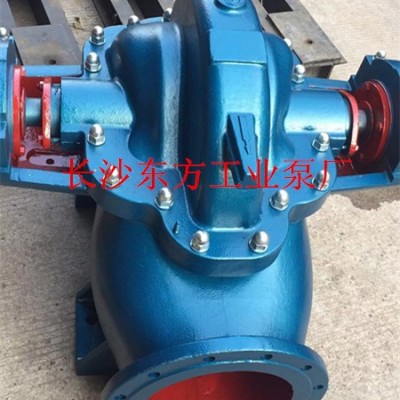

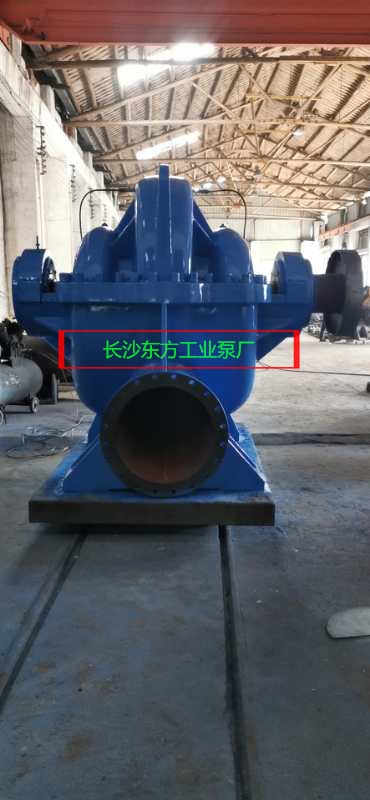

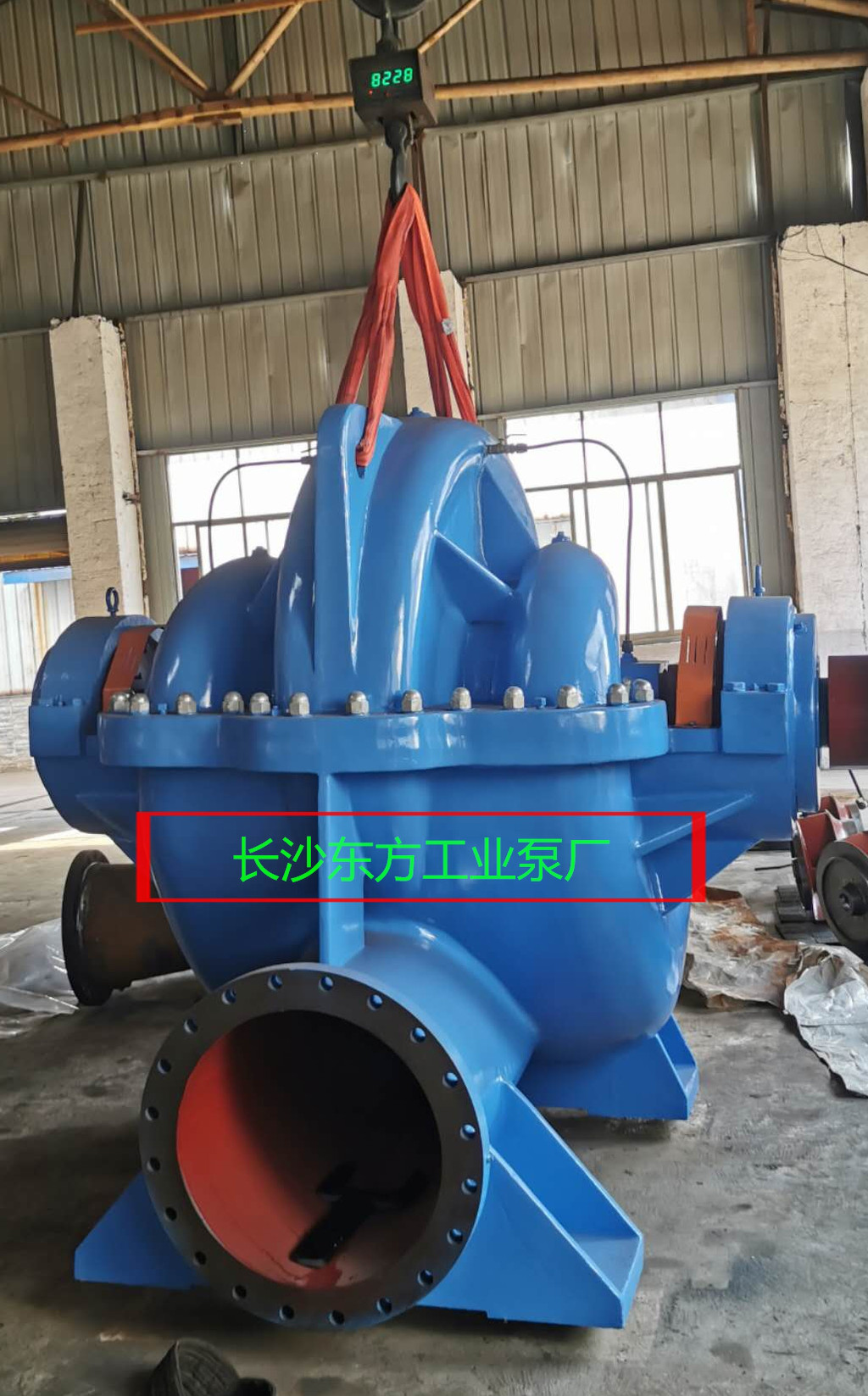

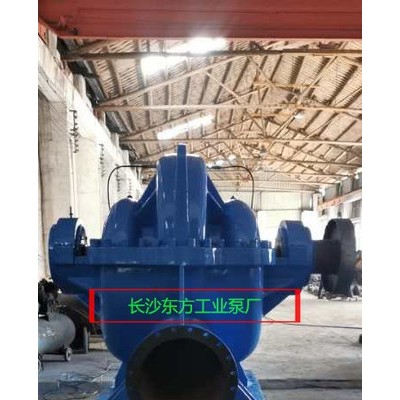

??泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。轴封可采用软填料密封和机械密封。

??旋转方向
??从电机端向泵看，泵为逆时针方向旋转，即吸入口在左，吐出口在右;型泵为顺时针方向旋转，即吸入口在左右，吐出口在左。也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

??主要零部件材质
??泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

??成套范围
??成套供应泵、电机、联轴器。泵吸入口径≤200mm配公用底座，其余不配底座。

??订货时请注明主要零件材质，若对泵、电机有特殊要求，可与本公司协商有关技术要求。

型号	流量                        Q		扬程            H	转速      N	轴功率          Pa	配带电动机		效率           η	必需汽蚀余量	叶轮名义直径	泵口径
						功率	型号				进口	出口
	m3/h	L/S	m	r/min	kW	kW		%	m	mm	mm	mm
20SA-22	1368	380	26.5	980	122	160	Y315M-6	80	4.4	466	500	400
	1980	550	21		133.2			85	5.2
	2304	640	17.5		137.2			80	5.8
20SA-22A	1260	350	21	980	90	110	Y315L1-6	80	4.3	425	500	400
	1800	500	16		92.3			85	4.9
	2088	580	12.4		88.1			80	5.4
20SA-22J (20SA-22B)	1080	300	16.3	742	61.5	90	Y315L1-8	78	2.8	458	500	400
	1450	402.7	14		65			85	4
	1800	500	10.7		66.8			78.5	7.1
20SA-22JA (20SA-22C)	1080	300	10.3	742	37	55	Y315S-8	82	2.8	425	500	400
	1300	361	9.5		41			85	3.5
	1627	452	6.8		38.6			78	5.6
24SA-10	2592	720	78	990	643.9	900	Y5003-6	85.5	5.6	725	600	500
	3420	950	71		738.8			89.5	5.9
	3600	1000	69		760			89	8.2
24SA-10J (24SA-10A)	2160	600	43	742	290.7	400	Y4503-8	87	5.6	725	600	500
	2700	750	39		322.2			89	5.9
	2970	825	36		334.6			87	8.2
24SA-10B	2338	649	63.5	990	472.8	630	Y4504-6	85.5	4.6	655	600	500
	3084	856.6	57.8		545.4			89	7.3
	3248	902.2	56.2		558.5			89	8.2
