材质:铸铁
工作温度:常温
起订:1台
供应:1台
| 材质 | 铸铁 |
|---|---|
| 工作温度 | 常温 |
| 功率 | 185kw |
| 级数 | 多级 |
| 流量 | 280m3/h |
| 排出口径 | 200mm |
| 输送介质 | 清水 |
| 吸入口径 | 200mm |
| 性能 | 无泄露 |
| 扬程 | 130m |
| 转速 | 1480r/min |
| 品牌 | 长沙东方 |
| 型号 | 200D65×2 |

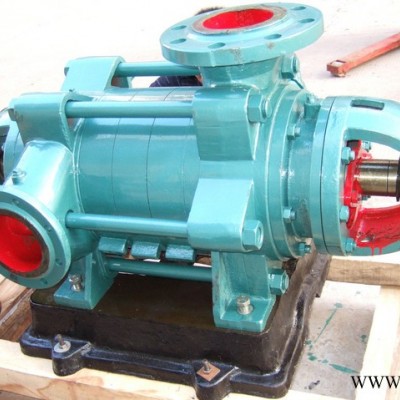

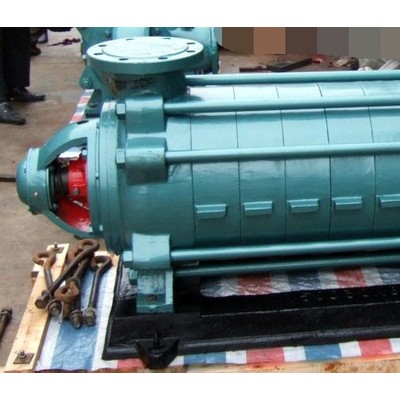

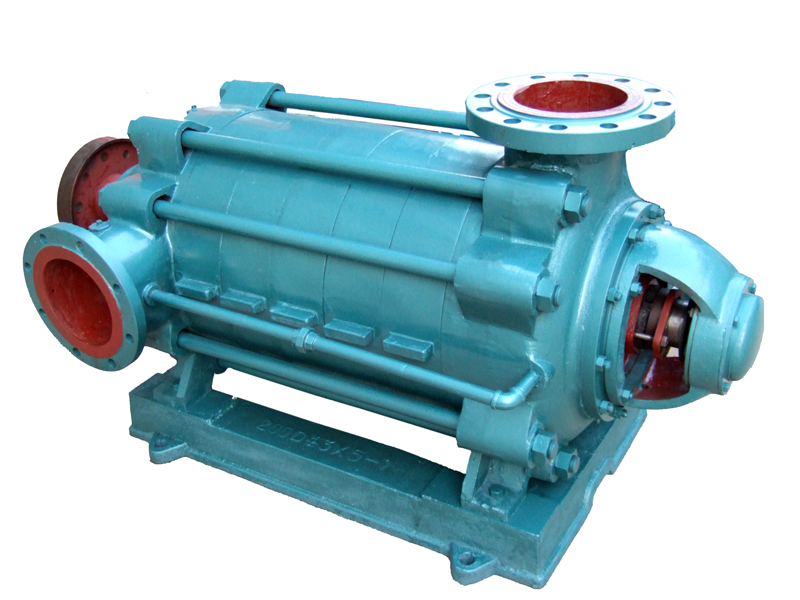

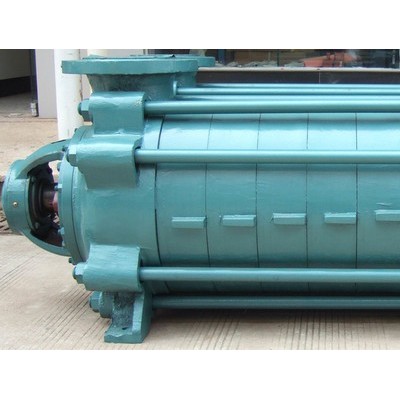

200D65×2 卧式泵 200D65×3多级泵 材质 叶轮供应 东方泵
多级泵串、并联工作时注意：
1、多级泵串联工作时，能提高扬程，但要注意多台泵串联时后面的泵的泵体强度。
2、离心泵并联操作能增加流量，在同一管路系统中，流量增加的比例会随着并联泵台数的增加而减少。
3、选用相同性能的离心泵进行串、并联。
4、无论是串联或并联工作，单台离心泵的工作点均应力求落在高效区以内。槽中心线对轴中心线平行度误差应小于0.03mm/100。4、轴径允许弯曲不大于0.013mm，对于低转速泵轴中部不大于0.07mm，高转速泵轴中部不大于0.04mm。
5、轴表面光滑，无裂纹、磨损等。
6、轴套表面保持Ra=1.6um。
7、轴与轴套采用H7/h6。多级离心泵泵轴弯曲度的测量多级离心泵泵轴弯曲之后，会引起转子的不平衡和动静部分的磨损，所以在大修时都应对泵轴的弯曲度进行测量。
1把轴的两端架在V形铁上，V形铁应放置平稳、牢固；
2再把百分表支好，使测量杆指向轴头。然后，缓慢地盘动泵轴，在轴有弯曲的情况下，每转一周则百分表有一个较大读数和较小读数，两读数的差值即表明了轴的弯曲程度。这个测量过程实际上是测量轴的径向跳动，亦即晃度。
3晃度的一半即为轴的弯曲值。
多级泵串、并联工作时注意：
8、多级泵串联工作时，能提高扬程，但要注意多台泵串联时后面的泵的泵体强度。
9、离心泵并联操作能增加流量，在同一管路系统中，流量增加的比例会随着并联泵台数的增加而减少。
10、选用相同性能的离心泵进行串、并联。
11、无论是串联或并联工作，单台离心泵的工作点均应力求落在高效区以内。槽中心线对轴中心线平行度误差应小于0.03mm/100。4、轴径允许弯曲不大于0.013mm，对于低转速泵轴中部不大于0.07mm，高转速泵轴中部不大于0.04mm。
12、轴表面光滑，无裂纹、磨损等。
13、轴套表面保持Ra=1.6um。
14、轴与轴套采用H7/h6。多级离心泵泵轴弯曲度的测量多级离心泵泵轴弯曲之后，会引起转子的不平衡和动静部分的磨损，所以在大修时都应对泵轴的弯曲度进行测量。
1把轴的两端架在V形铁上，V形铁应放置平稳、牢固；
2再把百分表支好，使测量杆指向轴头。然后，缓慢地盘动泵轴，在轴有弯曲的情况下，每转一周则百分表有一个较大读数和较小读数，两读数的差值即表明了轴的弯曲程度。这个测量过程实际上是测量轴的径向跳动，亦即晃度。
3晃度的一半即为轴的弯曲值。
多级离心泵节流轴封检修：
清洗并检查节流轴封表面，其上应无裂纹、偏磨等缺陷，表面粗通常，对泵轴径向跳动的要求是：中间不超过0.05mm，两端不超过0.02mm。
多级离心泵叶轮检修：
1、清洗并检查各级叶轮表面，叶轮表面应无裂纹、磨损等缺陷，叶轮流道表面应光滑，且无结垢、毛刺，叶片应无裂纹、冲刷减薄等缺陷。
2、检查各级叶轮吸入口和排出口密封环，应无松动，密封环表面光滑，无毛刺，表面粗糙度Ra的较大允许值为0.8m，与叶轮装配间隙量应为0.05～0.10mm。以叶轮内孔为基准，检查叶轮径向跳动应不大于0.05mm。端面跳动不大于0.04mm。
3、叶轮与轴采用过盈配合，一般为H7/h6。键与键槽配合过盈量为0.09～0.12mm，装配后离心泵键顶部间隙量就为0.04～0.07mm。
4、叶轮须作静平衡。
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| D.DF.DY.MD280-65×3 200D.DF.DY.MD65×3 | 185 | 51.4 | 204 | 1480 | 180.00 | 280 | Y3555-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1006 |
| 280 | 77.8 | 195 | 215.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 186 | 239.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×4 200D.DF.DY.MD65×4 | 185 | 51.4 | 272 | 1480 | 240.00 | 355 | Y4001-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1188 |
| 280 | 77.8 | 260 | 287.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 248 | 319.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×5 200D.DF.DY.MD65×5 | 185 | 51.4 | 340 | 1480 | 300.00 | 450 | Y4003-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1370 |
| 280 | 77.8 | 325 | 359.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 310 | 398.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×6 200D.DF.DY.MD65×6 | 185 | 51.4 | 408 | 1480 | 361.00 | 500 | Y4004-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1552 |
| 280 | 77.8 | 390 | 431.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 372 | 478.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×7 200D.DF.DY.MD65×7 | 185 | 51.4 | 476 | 1480 | 421.00 | 630 | Y4501-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1734 |
| 280 | 77.8 | 455 | 503.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 434 | 558.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×8 200D.DF.DY.MD65×8 | 185 | 51.4 | 544 | 1480 | 481.00 | 710 | Y4502-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 1916 |
| 280 | 77.8 | 520 | 575.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 496 | 637.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×9 200D.DF.DY.MD65×9 | 185 | 51.4 | 612 | 1480 | 541.00 | 800 | Y4503-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 2098 |
| 280 | 77.8 | 585 | 646.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 558 | 717.00 | 71 | 5 | |||||||
| D.DF.DY.MD280-65×10 200D.DF.DY.MD65×10 | 185 | 51.4 | 680 | 1480 | 601.00 | 900 | Y4504-4 (IP23/6KV) | 57 | 2.8 | 200 | 200 | 2280 |
| 280 | 77.8 | 650 | 718.00 | 69 | 3.7 | |||||||
| 335 | 93.1 | 620 | 797.00 | 71 | 5 | |||||||
