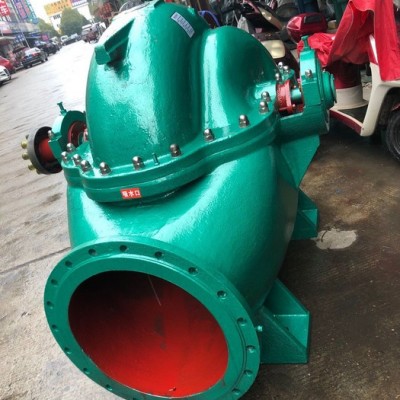

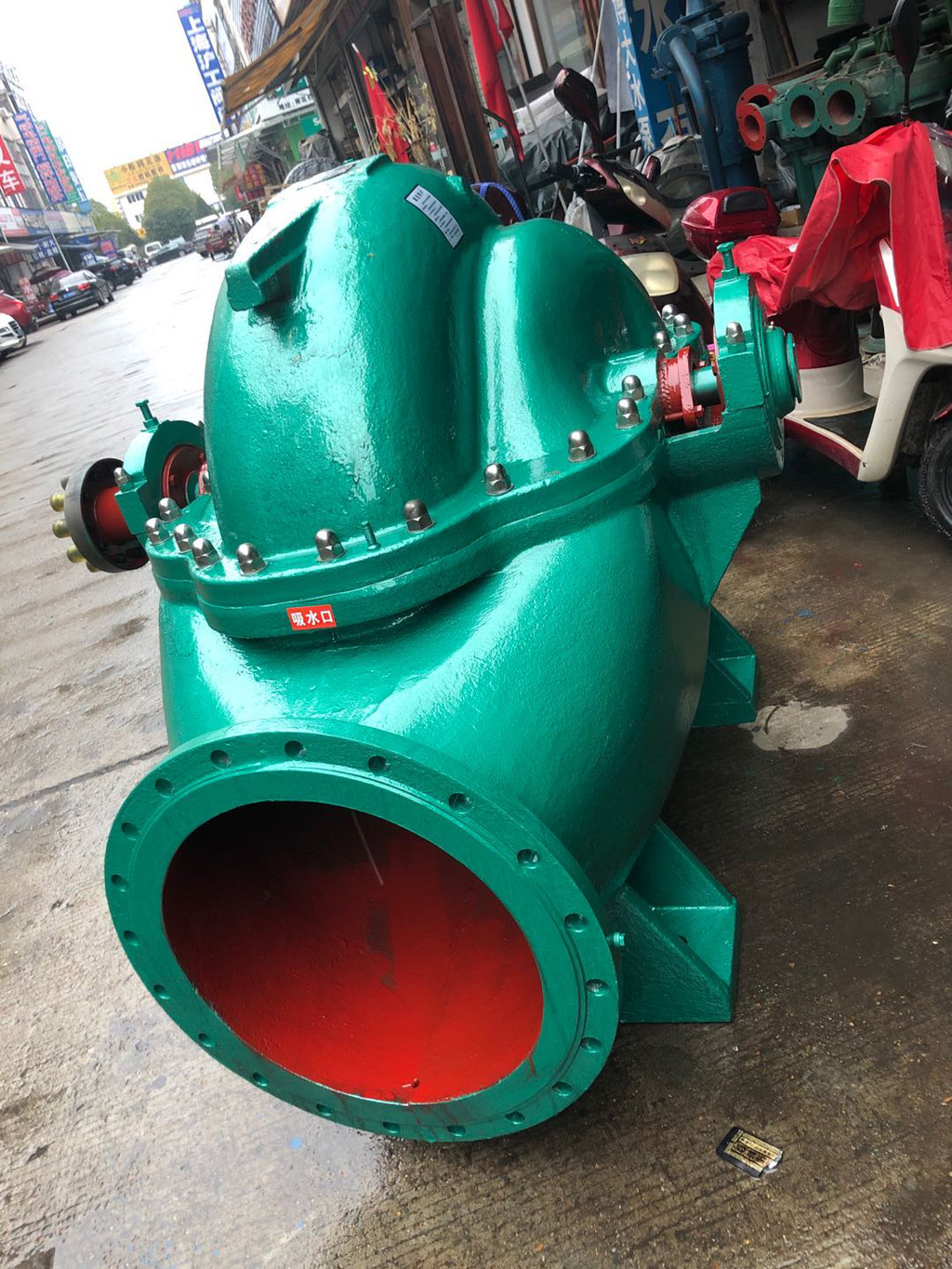

铸铁材质 S200-63 单级泵 填料型 叶轮配件 供应

价格:￥9800.00/台
材质:铸铁
功率:75kw
起订:1台
供应:1台

立即购买

材质	铸铁
功率	75kw
级数	单级
性能	不阻塞
扬程	63
转速	2980
品牌	长沙东方
型号	S200-63

铸铁材质 S200-63 单级泵 填料型 叶轮配件 供应

结构说明

 S型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

 泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。

 泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。进出水法兰的下部，装有放水的管螺纹孔。

起动、停止和运行

1。起动与停止

   （1）起动前，转动机组转子，应轻滑均匀。

   （2）关闭出水闸阀，灌引水（如无底阀可用真空泵抽气引水），要保证泵内充满水，无空气窝存。

   （3）如果泵上装有真空表，要关闭其与未连接管路上的旋塞，再起动电机，待转速正常后再打开。

   （4）均匀地柠紧填料压盖上的螺母，使液体少量渗出。同时注意填料腔处的温升。

   （5）当停止水泵动转时，要先关闭真空表压力表的旋塞和排水管路上的闸阀，然后停止电机。所处环境较低时，应将泵体下部的四方螺塞打开放掉剩水，以免冻裂。

  （6）长期停止使用时，应拆开水泵将零件上的水擦干，再在表面上涂防锈油，保管好。

型号	流量                        Q		扬程            H	转速      N	轴功率          Pa	配带电动机		效率           η	必需汽蚀余量	叶轮名义直径	泵口径
						功率	型号				进口	出口
	m3/h	L/S	m	r/min	kW	kW		%	m	mm	mm	mm
S150-97         (6SA-6)	126	35	104	2980	48.8	75	Y280S-2	73	3	270	150	110
	180	50	97		59.5			80	3.8
	216	60	87		64.8			79	5.3
S150-97A         (6SA-6A)	119	33	91	2980	42	75	Y280S-2	70	3	255	150	110
	170	47.2	84.5		50.1			78	3.7
	204	56.6	76		54.8			77	4.7
S150-97B        (6SA-6J)	72	20	24	1480	6.45	11	Y160M-4	73	2.6	270	150	110
	90	25	22.5		7.45			74	2.7
	108	30	20		8.4			70	2.9
S150-50    (6SA-8)	108	30	58	2980	24.6	37	Y200L2-4	69	2.9	205	150	110
	160	44.5	55		30.1			81	3.8
	193	53.5	52		33.3			82	4.4
S150-50A    (6SA-8A)	108	30	45	2980	18.2	30	Y200L1-2	73	2.9	185	150	110
	144	40	43		21.1			80	36.6
	174	48.3	39		23.1			80	4.1
S150-50B    (6SA-8B)	108	30	40	2980	15.86	22	Y180M-2	74	2.7	170	150	110
	133	36.9	38		17.7			78	3.1
	160	44.5	34		19.4			77	3.4
S200-95   (8SA-7)	216	60	99	2980	78.6	132	Y315M-2	74	4	272	200	125
	280	77.78	95		90.8			80	4.7
	336	93.5	87		101			79	6.6
S200-95A   (8SA-7A)	210	58.4	87	2980	68.1	110	Y315S-2	73	4	255	200	125
	262	72.78	83		76.9			77	4.5
	314	87.2	74		83.3			76	5.7
S200-95B   (8SA-7B)	190	55	76	2980	57	75	Y280S-2	72	4	234	200	125
	247	68.61	73		64.6			76	4.2
	300	83.4	63		71.4			72	5.4
S200-63    (8SA-10)	194	54	71	2980	52	75	Y280S-2	72	2.8	235	200	150
	280	77.78	63		59.3			81	4.1
	351	97.5	52		65.4			76	5.3
