材质:铸铁
电源电压:380V
起订:1台
供应:1台
立即购买
| 材质 | 铸铁 |
|---|---|
| 电源电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 37kw |
| 级数 | 多级 |
| 流量 | 6.3m3/h |
| 排出口径 | 50mm |
| 驱动形式 | 电动 |
| 输送介质 | 清水 |
| 吸入口径 | 50mm |
| 性能 | 不阻塞 |
| 扬程 | 450m |
| 叶轮数量 | 9 |
| 用途 | 增压泵 |
| 转速 | 2950r/min |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 长沙东方 |
| 型号 | D6-50×9 |

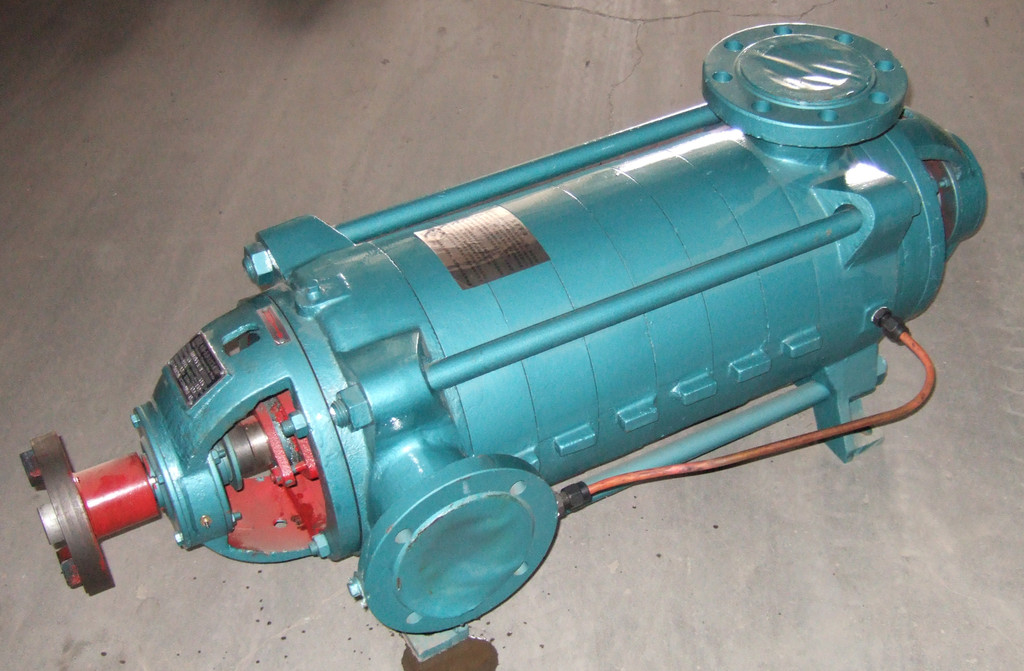

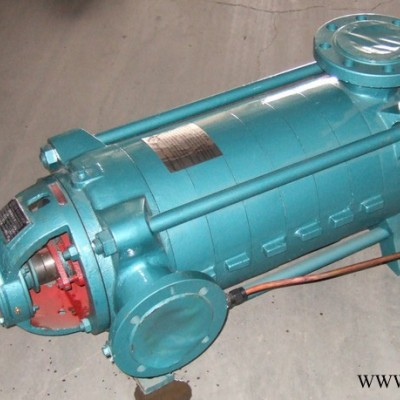

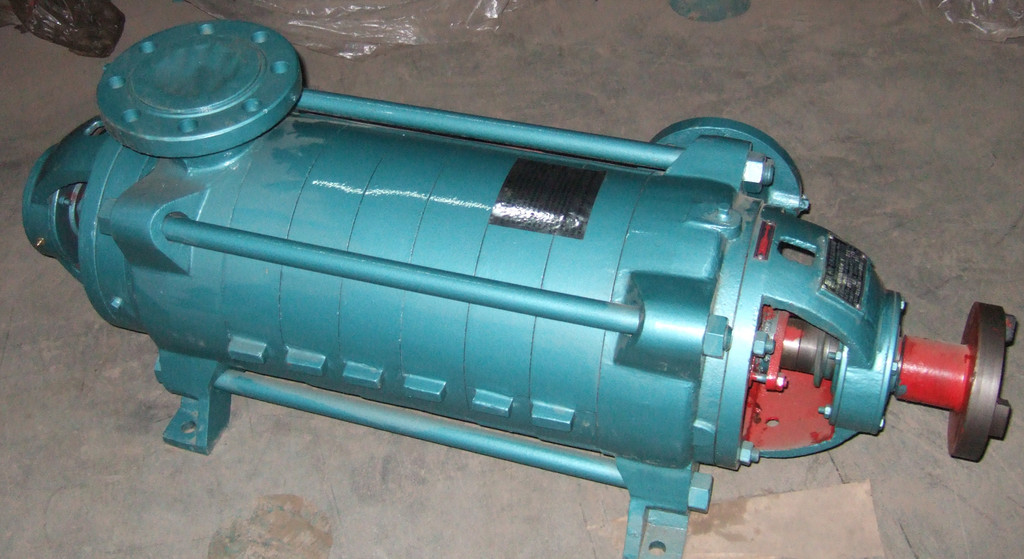

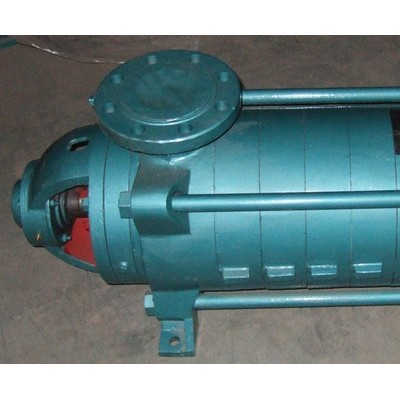

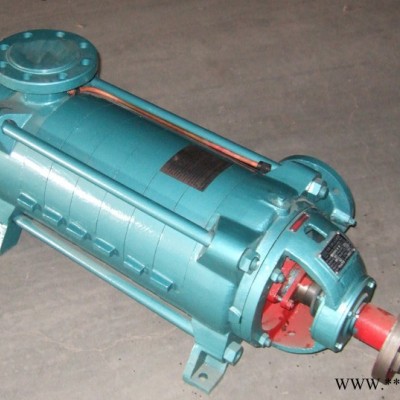

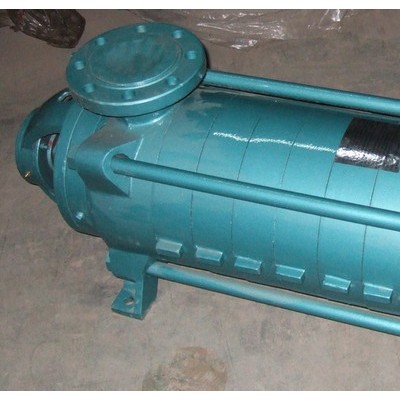

D6-50×9多级泵离心泵D6-50×10首叶轮配件
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| D.DF.DY.MD6-50×2 | 3.75 | 1.04 | 104 | 2950 | 3.79 | 11 | Y160M1-2 | 28 | 3 | 50 | 50 | 142 |
| 6.3 | 1.75 | 100 | 5.72 | 30 | 3 | |||||||
| 7.5 | 2.08 | 96 | 6.76 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×3 | 3.75 | 1.04 | 156 | 2950 | 5.69 | 15 | Y160M2-2 | 28 | 3 | 50 | 50 | 156 |
| 6.3 | 1.75 | 150 | 8.58 | 30 | 3 | |||||||
| 7.5 | 2.08 | 144 | 10.10 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×4 | 3.75 | 1.04 | 208 | 2950 | 7.58 | 18.5 | Y160L-2 | 28 | 3 | 50 | 50 | 170 |
| 6.3 | 1.75 | 200 | 11.40 | 30 | 3 | |||||||
| 7.5 | 2.08 | 192 | 13.50 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×5 | 3.75 | 1.04 | 260 | 2950 | 9.48 | 22 | Y180M-2 | 28 | 3 | 50 | 50 | 184 |
| 6.3 | 1.75 | 250 | 14.30 | 30 | 3 | |||||||
| 7.5 | 2.08 | 240 | 16.90 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×6 | 3.75 | 1.04 | 312 | 2950 | 11.40 | 30 | Y200L1-2 | 28 | 3 | 50 | 50 | 197 |
| 6.3 | 1.75 | 300 | 17.20 | 30 | 3 | |||||||
| 7.5 | 2.08 | 288 | 20.30 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×7 | 3.75 | 1.04 | 364 | 2950 | 13.30 | 30 | Y200L1-2 | 28 | 3 | 50 | 50 | 211 |
| 6.3 | 1.75 | 350 | 20.00 | 30 | 3 | |||||||
| 7.5 | 2.08 | 336 | 23.70 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×8 | 3.75 | 1.04 | 416 | 2950 | 15.20 | 37 | Y200L2-2 | 28 | 3 | 50 | 50 | 225 |
| 6.3 | 1.75 | 400 | 22.90 | 30 | 3 | |||||||
| 7.5 | 2.08 | 384 | 27.00 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×9 | 3.75 | 1.04 | 468 | 2950 | 17.10 | 37 | Y200L2-2 | 28 | 3 | 50 | 50 | 238 |
| 6.3 | 1.75 | 450 | 25.70 | 30 | 3 | |||||||
| 7.5 | 2.08 | 432 | 30.40 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×10 | 3.75 | 1.04 | 520 | 2950 | 19.00 | 45 | Y225M-2 | 28 | 3 | 50 | 50 | 252 |
| 6.3 | 1.75 | 500 | 28.60 | 30 | 3 | |||||||
| 7.5 | 2.08 | 480 | 33.80 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×11 | 3.75 | 1.04 | 572 | 2950 | 20.80 | 45 | Y225M-2 | 28 | 3 | 50 | 50 | 265 |
| 6.3 | 1.75 | 550 | 31.40 | 30 | 3 | |||||||
| 7.5 | 2.08 | 528 | 37.20 | 29 | 3.5 | |||||||
| D.DF.DY.MD6-50×12 | 3.75 | 1.04 | 624 | 2950 | 22.70 | 55 | Y250M-2 | 28 | 3 | 50 | 50 | 279 |
| 6.3 | 1.75 | 600 | 34.30 | 30 | 3 | |||||||
| 7.5 | 2.08 | 576 | 40.60 | 29 | 3.5 | |||||||
多级泵串、并联工作时注意：
1、多级泵串联工作时，能提高扬程，但要注意多台泵串联时后面的泵的泵体强度。
2、离心泵并联操作能增加流量，在同一管路系统中，流量增加的比例会随着并联泵台数的增加而减少。
3、选用相同性能的离心泵进行串、并联。
4、无论是串联或并联工作，单台离心泵的工作点均应力求落在高效区以内。槽中心线对轴中心线平行度误差应小于0.03mm/100。4、轴径允许弯曲不大于0.013mm，对于低转速泵轴中部不大于0.07mm，高转速泵轴中部不大于0.04mm。
5、轴表面光滑，无裂纹、磨损等。
6、轴套表面保持Ra=1.6um。
7、轴与轴套采用H7/h6。多级离心泵泵轴弯曲度的测量多级离心泵泵轴弯曲之后，会引起转子的不平衡和动静部分的磨损，所以在大修时都应对泵轴的弯曲度进行测量。
1把轴的两端架在V形铁上，V形铁应放置平稳、牢固；
2再把百分表支好，使测量杆指向轴头。然后，缓慢地盘动泵轴，在轴有弯曲的情况下，每转一周则百分表有一个较大读数和较小读数，两读数的差值即表明了轴的弯曲程度。这个测量过程实际上是测量轴的径向跳动，亦即晃度。
3晃度的一半即为轴的弯曲值。
