材质:铸铁
工作温度:常温
起订:1台
供应:1台
| 材质 | 铸铁 |
|---|---|
| 工作温度 | 常温 |
| 功率 | 7.5KW |
| 级数 | 多级 |
| 流量 | 12.5m3/h |
| 排出口径 | 40mm |
| 输送介质 | 清水 |
| 吸入口径 | 50mm |
| 性能 | 无泄露 |
| 扬程 | 75m |
| 转速 | 2950r/min |
| 品牌 | 长沙东方 |
| 型号 | D12-25*3 |

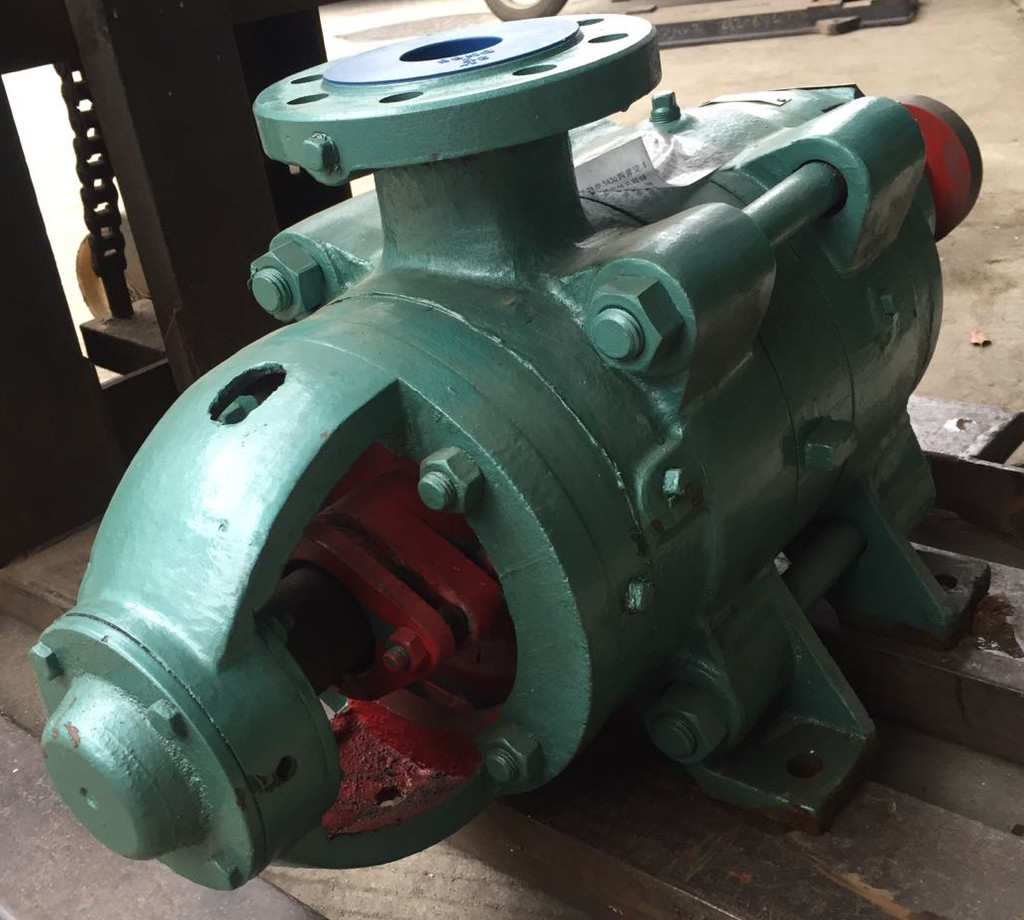

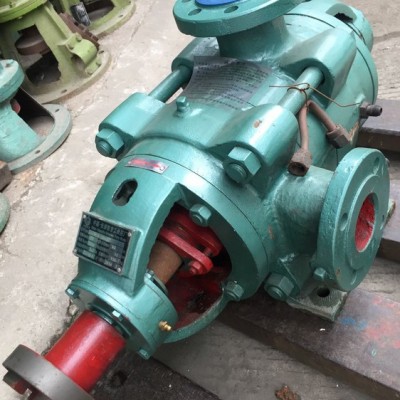

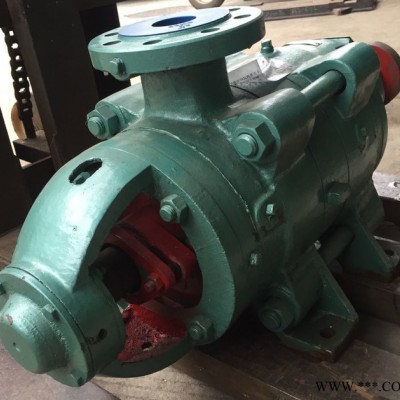

D型多级泵 流量D12-25*3电机功率 叶轮型号
多级泵就是很多单级泵的简单串联，组合在一起。他的输出水压可以很大。是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。多级泵的基本构造是由进水段、出水段、中段、尾盖、叶轮，泵体，泵轴，轴承，密封环，填料函等部件构成。多级泵工作原理：多级泵是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。如果以叶轮的下部0为起点，那么叶轮在旋转前180时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。综上所述，多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。多级泵的结构特点：1、采用泵用连环式多面离心密封装置，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了跑、冒、滴、漏，是替代各种长轴液下泵、潜水泵等理想的设备。2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。3、移植真空泵原理，多级性能稳定可靠，特别是采用电动空气控制阀，真正实现了一次引流，终生多级。4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| D.DF.DY.MD12-25×2 | 7.5 | 2.08 | 56.4 | 2950 | 2.65 | 5.5 | Y132S1-2 | 44 | 2 | 50 | 40 | 100 |
| 12.5 | 3.47 | 50 | 3.15 | 54 | 2 | |||||||
| 15 | 4.17 | 46 | 3.55 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×3 | 7.5 | 2.08 | 84.6 | 2950 | 3.93 | 7.5 | Y132S2-2 | 44 | 2 | 50 | 40 | 110 |
| 12.5 | 3.47 | 75 | 4.73 | 54 | 2 | |||||||
| 15 | 4.17 | 69 | 5.32 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×4 | 7.5 | 2.08 | 112.8 | 2950 | 5.24 | 11 | Y160M1-2 | 44 | 2 | 50 | 40 | 123 |
| 12.5 | 3.47 | 100 | 6.30 | 54 | 2 | |||||||
| 15 | 4.17 | 92 | 7.09 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×5 | 7.5 | 2.08 | 141 | 2950 | 6.55 | 11 | Y160M1-2 | 44 | 2 | 50 | 40 | 135 |
| 12.5 | 3.47 | 125 | 7.88 | 54 | 2 | |||||||
| 15 | 4.17 | 115 | 8.86 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×6 | 7.5 | 2.08 | 169.2 | 2950 | 7.85 | 15 | Y160M2-2 | 44 | 2 | 50 | 40 | 148 |
| 12.5 | 3.47 | 150 | 9.46 | 54 | 2 | |||||||
| 15 | 4.17 | 138 | 10.64 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×7 | 7.5 | 2.08 | 197.4 | 2950 | 9.16 | 15 | Y160M2-2 | 44 | 2 | 50 | 40 | 161 |
| 12.5 | 3.47 | 175 | 11.00 | 54 | 2 | |||||||
| 15 | 4.17 | 161 | 12.41 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×8 | 7.5 | 2.08 | 225.6 | 2950 | 10.47 | 18.5 | Y160L-2 | 44 | 2 | 50 | 40 | 174 |
| 12.5 | 3.47 | 200 | 12.61 | 54 | 2 | |||||||
| 15 | 4.17 | 184 | 14.18 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×9 | 7.5 | 2.08 | 253.8 | 2950 | 11.78 | 18.5 | Y160L-2 | 44 | 2 | 50 | 40 | 187 |
| 12.5 | 3.47 | 225 | 14.18 | 54 | 2 | |||||||
| 15 | 4.17 | 207 | 15.95 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×10 | 7.5 | 2.08 | 282 | 2950 | 13.09 | 22 | Y180M-2 | 44 | 2 | 50 | 40 | 199 |
| 12.5 | 3.47 | 250 | 15.76 | 54 | 2 | |||||||
| 15 | 4.17 | 230 | 17.73 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×11 | 7.5 | 2.08 | 310.2 | 2950 | 14.40 | 22 | Y180M-2 | 44 | 2 | 50 | 40 | 212 |
| 12.5 | 3.47 | 275 | 17.34 | 54 | 2 | |||||||
| 15 | 4.17 | 253 | 19.50 | 53 | 2.5 | |||||||
| D.DF.DY.MD12-25×12 | 7.5 | 2.08 | 338.4 | 2950 | 15.70 | 30 | Y200L1-2 | 44 | 2 | 50 | 40 | 234 |
| 12.5 | 3.47 | 300 | 18.90 | 54 | 2 | |||||||
| 15 | 4.17 | 276 | 21.30 | 53 | 2.5 | |||||||
