类型:热水泵
输送介质:清水
起订:1件
供应:50件
| 类型 | 热水泵 |
|---|---|
| 输送介质 | 清水 |
| 级数 | 单级 |
| 是否跨境货源 | 否 |
| 材质 | 铸铁 |
| 流量 | 5.5---400（m3/h） |
| 驱动方式 | 电动 |
| 性能 | 耐磨 |
| 扬程 | 4-----135（m） |
| 用途 | 热水泵 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 湘楚东方 |
| 型号 | IR100-65J-200 |

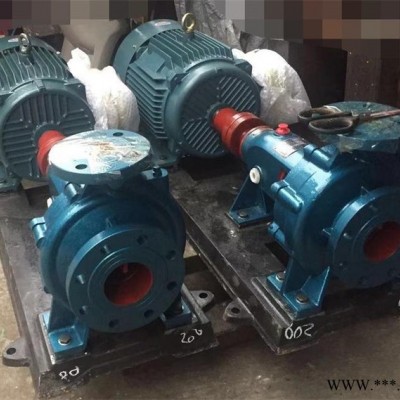

供应IR100-65J-200、200A、200B卧式单级单吸离心清水泵
概述：
IR型热水泵系单级单吸悬臂式离心泵，适用于各种建筑的采暖、热水、空调系统及冶金、橡胶、印染、制糖等工业部门。用来输送温度不超过180℃，进口压力不高于0.8MPa的介质。
用途及特点
IS、IR型泵是卧式单级单吸清水离心泵，用于工农业及城市、排水、消防供水等。
供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计，其技术标准均向国际标准靠拢，达到国际先进水平。它是我国推广的节能泵类产品之一。
本泵结构简单，性能可靠，体积小，重量轻，抗汽蚀性能好，电耗低，使用维修方便。
IS、IR型泵通用性广，全系列共140种规格，但只用四种轴；同一规格的轴，轴承，轴封，能互换；全系列泵的悬架也只有四种。
泵转速分为2900和1450转／分两种。
性能如下： 2900转／分 1450转／分
大流量： 240ｍ3／分400ｍ3／分
高总扬程： 125ｍ 55ｍ
高转速： 3500转／分(用于60调波电源时，叶轮直径有所减少)
高工作温度：80℃
允许吸入管路压力0.3MPa，泵的 高使用压力1.6MPa。
结构说明
本泵为后开式，拆开泵盖和叶轮时不需拆卸吸水和排出管路。悬架内装有两个滚珠轴承，用机器油或润滑脂润滑。泵通过弹性联轴器由电动机直接驱动。涡室、脚、进水法兰和出水法兰铸成一个整体。
结构图
IS、IR型泵系根据 标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套及悬架轴承部件（12）等所组成。
IS、IR型泵的泵体和录盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件，进行检修。
泵的壳体（即泵体和泵盖）抅成泵的工作室、叶轮、轴和滚动轴承等为录的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。
为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。
泵的轴向密封环是由填料压盖（9），填料环（10），和填料（11)等组成，以防止进气或大量漏水。泵的叶轮如有平衡，則装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，則很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔将泵室内压力水引至填科环进行密封。泵的叶轮如没有平衡孔， 由于叶轮背面液体压力大于大气压，因而不存在漏汽问題，故可不装填料环。
为避免轴麿损，在轴通过填料腔的部位装冇轴套保护，轴套与轴之间装有0形密封困，以防止沿着配合表面进气或漏水。
泵的传动方式是通过加长弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。
安装
泵安装的好坏对泵的运行和寿命冇重要影响，所以安装和校正必须仔细进行。泵的外形及安装尺寸。
1、安装和校正
1) 清除底座上的油腻和污垢，把底座放在地基上。
2) 用水平仪检查底座的水平度，允许用楔铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干固后应检查底座和地脚螺栓孔眼是否松动，合适后拧紧地脚螺栓，重新检查水平度。
5) 清理底座的支持平面，水泵脚及电机脚的平面，并把水录和电机安装到底座上去。
6) 联轴器之间应保持一定的间隙，检查水泵轴和电机轴中心线是否一致，可用薄垫片调整使其同心。测量联轴器的外园上下，左右的差刖不得超过0.1mm，两联轴器端面间隙一周上 大和 小的间咪差别不得超过0.3mm。
2、安装说明
1) 泵的安装高度，管路的长度.直径、流速应符合计算，力求减少不必要的损失。
2) 长距输送时应取较大的管径，泵的管路应有自己的支架，不允件管路的重量加在泵上，避免把泵压坏。
3) 排出管路如装逆止阀应装在闸阀的外面。
| 型号 | 流量 | 扬程 | 转速 | 轴功率 | 配带电动机 | 效率 | 必需汽蚀余量 | 叶轮名义直径 | 泵口径 | 泵重 | 性能曲线 | ||
| Q | H | n | Pa | 功率 | 型号 | η | 进口 | 出口 | |||||
| m3/h | m | r/min | kW | kW | % | m | mm | mm | mm | ||||
| IR100-65-200 | 60 | 54 | 2,980.00 | 13.6 | 22 | Y180M-2 | 65 | 3 | 198 | 100 | 65 | 56 | |
| IR100-65-200 | 100 | 50 | 2,980.00 | 17.9 | 22 | Y180M-2 | 76 | 3.6 | 198 | 100 | 65 | 56 | |
| IR100-65-200 | 120 | 47 | 2,980.00 | 19.9 | 22 | Y180M-2 | 77 | 4.8 | 198 | 100 | 65 | 56 | |
| IR100-65J-200 | 30 | 13.5 | 1,480.00 | 1.8 | 4 | Y112M-4 | 60 | 2 | 198 | 100 | 65 | 56 | |
| IR100-65J-200 | 50 | 12.5 | 1,480.00 | 2.3 | 4 | Y112M-4 | 73 | 2 | 198 | 100 | 65 | 56 | |
| IR100-65J-200 | 60 | 11.8 | 1,480.00 | 2.6 | 4 | Y112M-4 | 74 | 2.5 | 198 | 100 | 65 | 56 | |
| IR100-65-200A | 93.5 | 44 | 2,980.00 | 15.1 | 18.5 | Y160L-2 | 74 | 3.6 | 188 | 100 | 65 | 56 | |
| IR100-65J-200A | 46.8 | 11 | 1,480.00 | 1.9 | 3 | Y100L2-4 | 71 | 2 | 188 | 100 | 65 | 56 | |
| IR100-65-200B | 86.6 | 38 | 2,980.00 | 12.4 | 15 | Y160M2-2 | 72 | 3.6 | 177 | 100 | 65 | 56 | |
| IR100-65J-200B | 43.3 | 9.5 | 1,480.00 | 1.6 | 2.2 | Y100L1-4 | 69 | 2 | 177 | 100 | 65 | 56 | |
| IR100-65-250 | 60 | 87 | 2,980.00 | 23.4 | 37 | Y200L2-2 | 61 | 3.5 | 248 | 100 | 65 | 95 | |
| IR100-65-250 | 100 | 80 | 2,980.00 | 30.3 | 37 | Y200L2-2 | 72 | 3.8 | 248 | 100 | 65 | 95 | |
| IR100-65-250 | 120 | 74.5 | 2,980.00 | 33.4 | 37 | Y200L2-2 | 73 | 4.8 | 248 | 100 | 65 | 95 | |
| IR100-65J-250 | 30 | 21.3 | 1,480.00 | 3.1 | 5.5 | Y132S-4 | 55 | 2 | 248 | 100 | 65 | 95 | |
| IR100-65J-250 | 50 | 20 | 1,480.00 | 4 | 5.5 | Y132S-4 | 68 | 2 | 248 | 100 | 65 | 95 | |
| IR100-65J-250 | 60 | 19 | 1,480.00 | 4.4 | 5.5 | Y132S-4 | 70 | 2.5 | 248 | 100 | 65 | 95 | |
| IR100-65-250A | 93.5 | 70 | 2,980.00 | 25.4 | 30 | Y200L1-2 | 70 | 3.8 | 235 | 100 | 65 | 95 | |
| IR100-65J-250A | 46.8 | 17.5 | 1,480.00 | 3.3 | 5.5 | Y132S-4 | 66 | 2 | 235 | 100 | 65 | 95 | |
| IR100-65-250B | 86.6 | 60 | 2,980.00 | 20.8 | 30 | Y200L1-2 | 68 | 3.8 | 219 | 100 | 65 | 95 | |
| IR100-65J-250B | 43.3 | 15 | 1,480.00 | 2.7 | 4 | Y112M-4 | 64 | 2 | 219 | 100 | 65 | 95 | |
| IR100-65-315 | 60 | 133 | 2,980.00 | 39.5 | 75 | Y280S-2 | 55 | 3 | 307 | 100 | 65 | 130 | |
| IR100-65-315 | 100 | 125 | 2,980.00 | 51.6 | 75 | Y280S-2 | 66 | 3.6 | 307 | 100 | 65 | 130 | |
| IR100-65-315 | 120 | 118 | 2,980.00 | 57.6 | 75 | Y280S-2 | 67 | 4.2 | 307 | 100 | 65 | 130 | |
| IR100-65J-315 | 30 | 34 | 1,480.00 | 5.4 | 11 | Y160-4 | 51 | 2 | 307 | 100 | 65 | 130 | |
| IR100-65J-315 | 50 | 32 | 1,480.00 | 6.9 | 11 | Y160-4 | 63 | 2 | 307 | 100 | 65 | 130 | |
| IR100-65J-315 | 60 | 30 | 1,480.00 | 7.6 | 11 | Y160-4 | 64 | 2.5 | 307 | 100 | 65 | 130 | |
| IR100-65-315A | 95.5 | 114 | 2,980.00 | 46.3 | 35 | Y250M-2 | 64 | 3.6 | 296 | 100 | 65 | 130 | |
| IR100-65J-315A | 47.7 | 28.5 | 1,480.00 | 6 | 7.5 | Y132M-4 | 61 | 2 | 296 | 100 | 65 | 130 | |
| IR100-65-315B | 90.8 | 103 | 2,980.00 | 41 | 55 | Y250M-2 | 62 | 3.6 | 281 | 100 | 65 | 130 | |
| IR100-65J-315B | 45.4 | 25.8 | 1,480.00 | 5.4 | 7.5 | Y132M-4 | 59 | 2 | 281 | 100 | 65 | 130 | |
| IR100-65-315C | 85.8 | 92 | 2,980.00 | 35.8 | 45 | Y225M-2 | 60 | 3.6 | 270 | 100 | 65 | 130 | |
| IR100-65J-315C | 42.9 | 23 | 1,480.00 | 4.7 | 7.5 | Y132M-4 | 57 | 2 | 270 | 100 | 65 | 130 | |
