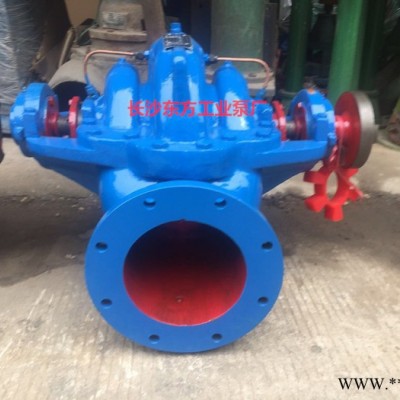

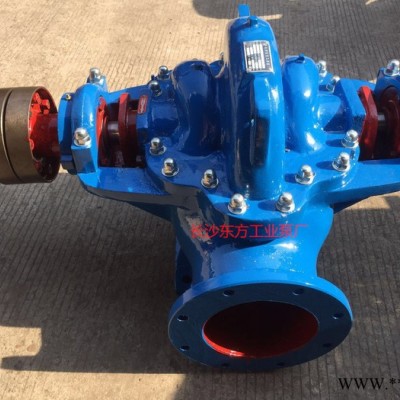

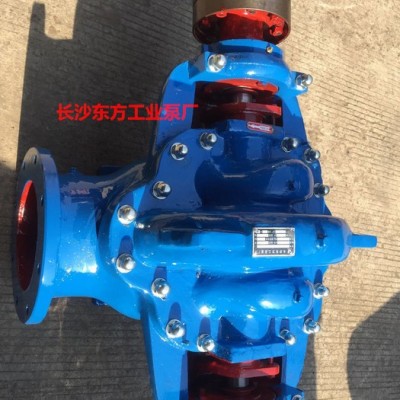

中开泵10SA-6A 单级泵 铸铁材质 叶轮 配件 供应江西

价格:￥29630.00/台
材质:铸铁
功率:220
起订:1台
供应:1台

立即购买

材质	铸铁
功率	220
级数	单级
性能	不阻塞
扬程	84
转速	1480
品牌	长沙东方
型号	10SA-6A

中开泵10SA-6A 单级泵 铸铁材质 叶轮 配件 供应江西

结构说明

   S型泵的吸入口和排出口均铸在泵体上，成水平方向，与轴线垂直。泵体与泵盖水平分开，以便揭盖检查内部零件时，不必拆卸管路及电机（或其它原动机）。从传动一端看，S在型号的前面的泵轴均为逆时针方向旋转，S在型号中间的泵轴均为顺时针方向旋转。

安  装

   1﹒检查水泵和电机应无损坏。

   2﹒水泵的安装要保证装置提供的汽蚀余量大于给顶的汽蚀余量。基础尺寸应符合泵机组的安装尺寸。

   3﹒安装顺序：有带底座和不带底座两种，安装原则一样。这里只叙述带底座的。

（1）将底座套上地脚螺栓，戴上螺母，放在预留地脚螺孔的混凝土基础上用调整其间楔形垫铁的方法校正水平，然后将地脚孔灌满混凝土。

（2）待混凝土干固后，再检查一下水平度，同时紧固地脚螺母。

（3）检查电机旋向与泵相符合后，上好泵和电机的螺栓、螺母和螺母座。同时使两联轴器间隙留有一定间隙，校正泵与电机轴的同轴度。在两联轴器外圆上校正误差不大于0.1两端间隙沿圆角不均匀度允差0.3。

型号	流量                        Q		扬程            H	转速      N	轴功率          Pa	配带电动机		效率           η	必需汽蚀余量	叶轮名义直径	泵口径
						功率	型号				进口	出口
	m3/h	L/S	m	r/min	kW	kW		%	m	mm	mm	mm
10SA-6	432	120	96	1480	152.6	250	Y355M2-4	74	5.1	530	250	200
	540	150	94		177.2			78	6.3
	720	200	89		215			81	9.2
10SA-6A	432	120	85.3	1480	129.3	220	Y355M1-4	77.6	5.1	500	250	200
	540	150	84		154.5			80	6.3
	720	200	76		186.3			80	9.2
10SA-6B	432	120	76.4	1480	121.5	190	Y315M-4	74	5.1	470	250	200
	540	150	74		137.8			79	6.3
	720	200	67		164.3			80	9.2
10SA-6J    (10SA-6C)	400	111.1	42	980	58.7	90	Y315M1-6	78	3.6	530	250	200
	500	138.8	39		65.6			81	4.7
	600	166.6	35		72.5			79	6.6
10SA-6JD    (10SA-6D)	300	111.1	36.8	980	39.4	75	Y315S-6	76.4	3.3	500	250	200
	400	138.8	36		49.7			79	3.6
	500	166.6	33		56.2			80	4.7
10SA-6JB (10SA-6E)	300	111.1	33	980	34.8	55	Y280M-6	77.5	3.3	470	250	200
	400	138.8	32		44.1			79	3.6
	500	166.6	28		48.3			79	4.7
10SA-6F	400	111.1	66.4	1480	95.2	160	Y315L1-4	76	4.6	436	250	200
	500	138.8	65.6		113.1			79	5.7
	600	166.6	62.5		131			78	7.5
