材质:铸铁
功率:110kw
起订:1台
供应:1台
立即购买
| 材质 | 铸铁 |
|---|---|
| 功率 | 110kw |
| 级数 | 多级 |
| 性能 | 不阻塞 |
| 扬程 | 268 |
| 转速 | 2950 |
| 品牌 | 长沙东方 |
| 型号 | D85-67×4 |

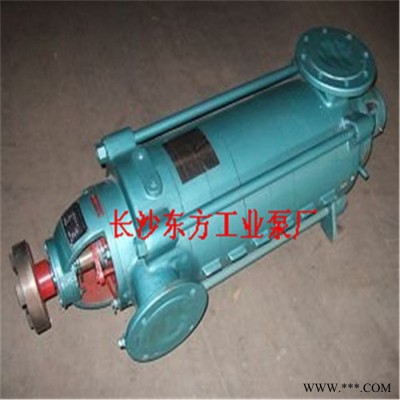

D85-67×4 多级泵供应 D85-67×5离心泵 铸钢 叶轮 直销 上饶
运行条件及寿命
1.在清水条件下（含固体颗粒低于0.1％），运行5000h无大修，效率下降不超过6％
2.在含固体颗粒0.1％～1％以下污水条件下，运行3000h无大修，效率下降不超过5％
3.在含固体颗粒1～.5％污水条件下，运行2000h无大修，效率下降不超过6％
结构特点
D系列泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| D.DF.DY.MD85-67×2 | 55 | 15.3 | 148 | 2950 | 38.20 | 55 | Y280M-2 | 58 | 3.2 | 150 | 150 | 428 |
| 85 | 23.6 | 134 | 45.60 | 68 | 3.6 | |||||||
| 100 | 27.8 | 122 | 48.90 | 68 | 4.3 | |||||||
| D.DF.DY.MD85-67×3 | 55 | 15.3 | 222 | 2950 | 57.30 | 90 | Y280M-2 | 58 | 3.2 | 150 | 150 | 498 |
| 85 | 23.6 | 201 | 68.40 | 68 | 3.6 | |||||||
| 100 | 27.8 | 183 | 73.30 | 68 | 4.3 | |||||||
| D.DF.DY.MD85-67×4 | 55 | 15.3 | 296 | 2950 | 76.40 | 110 | Y315S-2 | 58 | 3.2 | 150 | 150 | 568 |
| 85 | 23.6 | 268 | 91.20 | 68 | 3.6 | |||||||
| 100 | 27.8 | 244 | 97.70 | 68 | 4.3 | |||||||
| D.DF.DY.MD85-67×5 | 55 | 15.3 | 370 | 2950 | 95.60 | 132 | Y315M-2 | 58 | 3.3 | 150 | 150 | 638 |
| 85 | 23.6 | 335 | 114.00 | 68 | 4 | |||||||
| 100 | 27.8 | 305 | 122.20 | 68 | 4.4 | |||||||
| D.DF.DY.MD85-67×6 | 55 | 15.3 | 444 | 2950 | 114.70 | 160 | Y315L1-2 | 58 | 3.3 | 150 | 150 | 708 |
| 85 | 23.6 | 402 | 136.90 | 68 | 4 | |||||||
| 100 | 27.8 | 366 | 146.60 | 68 | 4.4 | |||||||
| D.DF.DY.MD85-67×7 | 55 | 15.3 | 518 | 2950 | 133.80 | 185 | Y315M1-2 (IP23) | 58 | 3.3 | 150 | 150 | 778 |
| 85 | 23.6 | 469 | 159.60 | 68 | 4 | |||||||
| 100 | 27.8 | 427 | 171.00 | 68 | 4.4 | |||||||
| D.DF.DY.MD85-67×8 | 55 | 15.3 | 592 | 2950 | 152.90 | 220 | Y315M1-2 | 58 | 3.3 | 150 | 150 | 848 |
| 85 | 23.6 | 536 | 182.40 | 68 | 4 | |||||||
| 100 | 27.8 | 488 | 195.40 | 68 | 4.4 | |||||||
| D.DF.DY.MD85-67×9 | 55 | 15.3 | 666 | 2950 | 172.00 | 250 | Y355M2-2 | 58 | 3.3 | 150 | 150 | 918 |
| 85 | 23.6 | 603 | 205.20 | 68 | 4 | |||||||
| 100 | 27.8 | 549 | 219.90 | 68 | 4.4 | |||||||
