材质:铸铁
功率:15KW
起订:1台
供应:1台
| 材质 | 铸铁 |
|---|---|
| 功率 | 15KW |
| 级数 | 多级 |
| 性能 | 不阻塞 |
| 扬程 | 48 |
| 转速 | 2950 |
| 品牌 | 长沙东方 |
| 型号 | 100D16×3 |

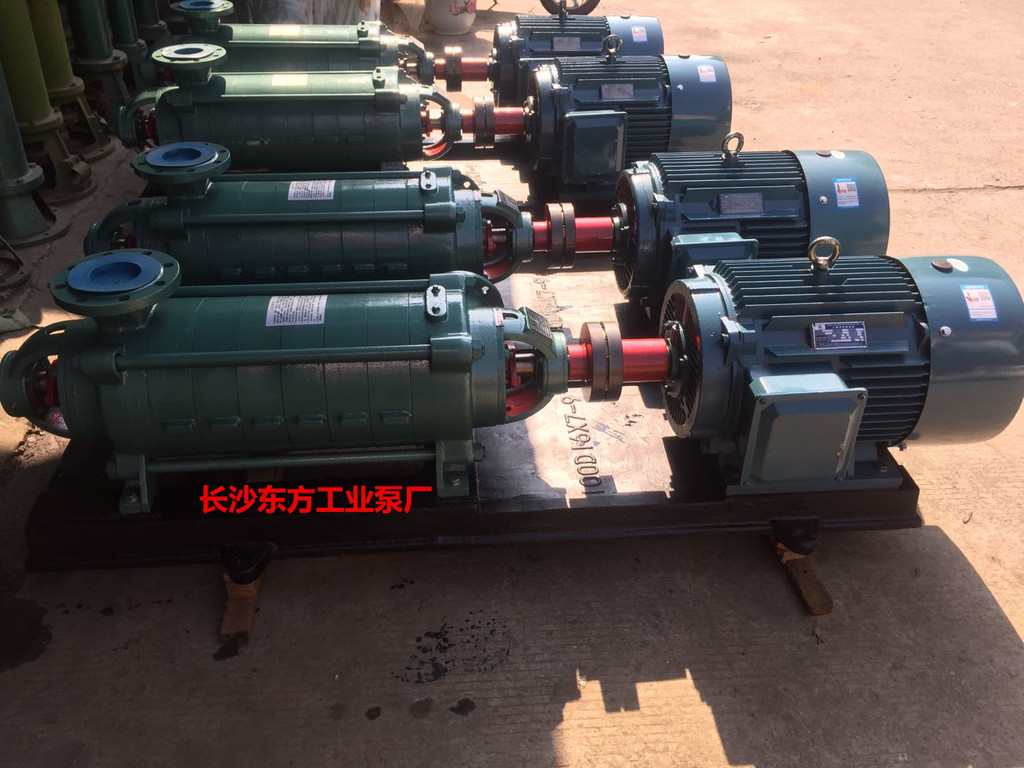

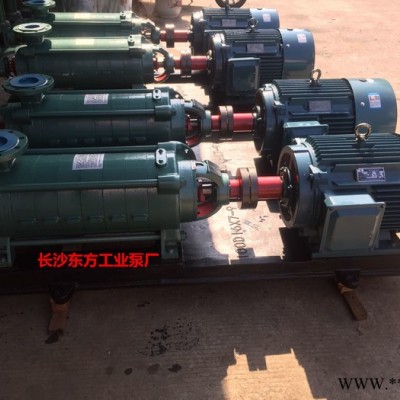

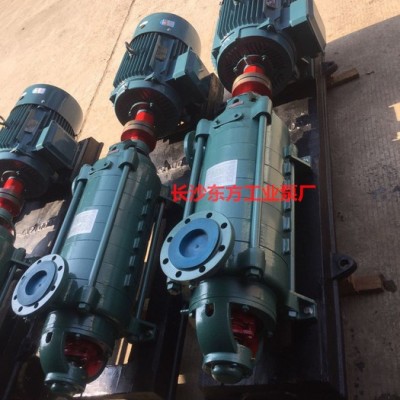

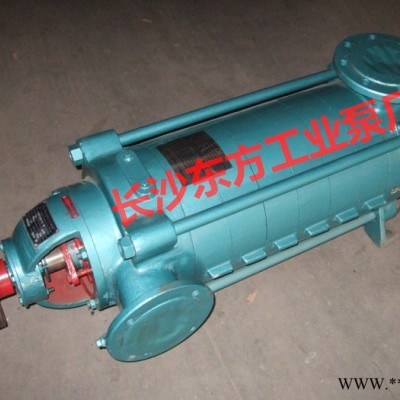

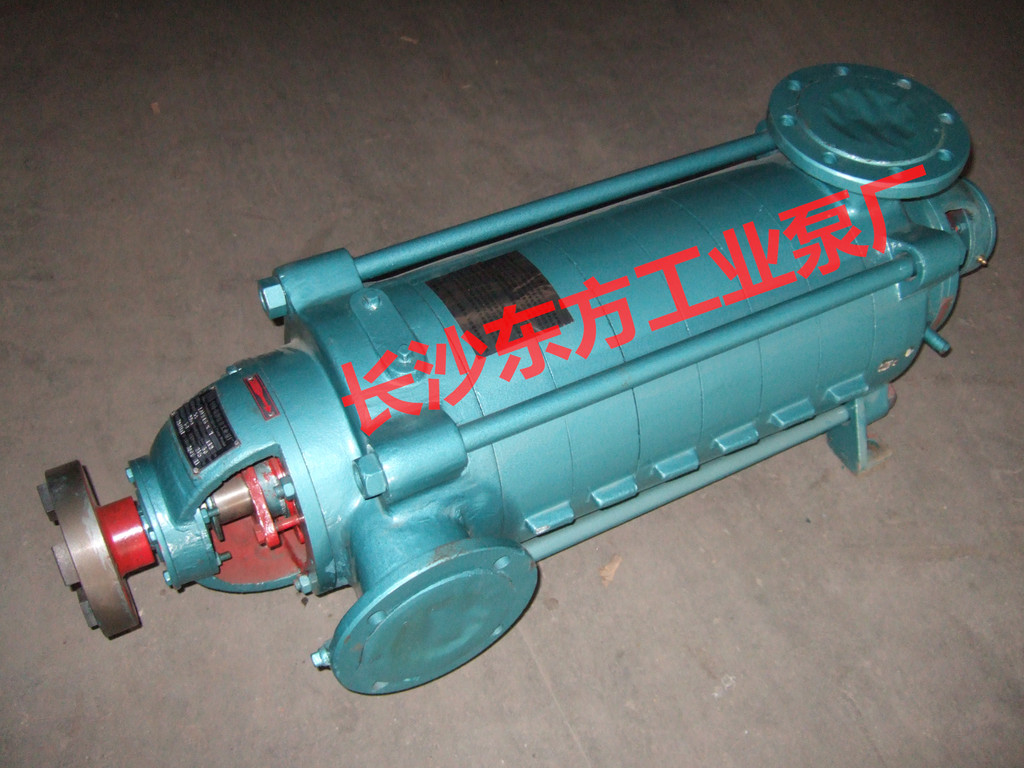

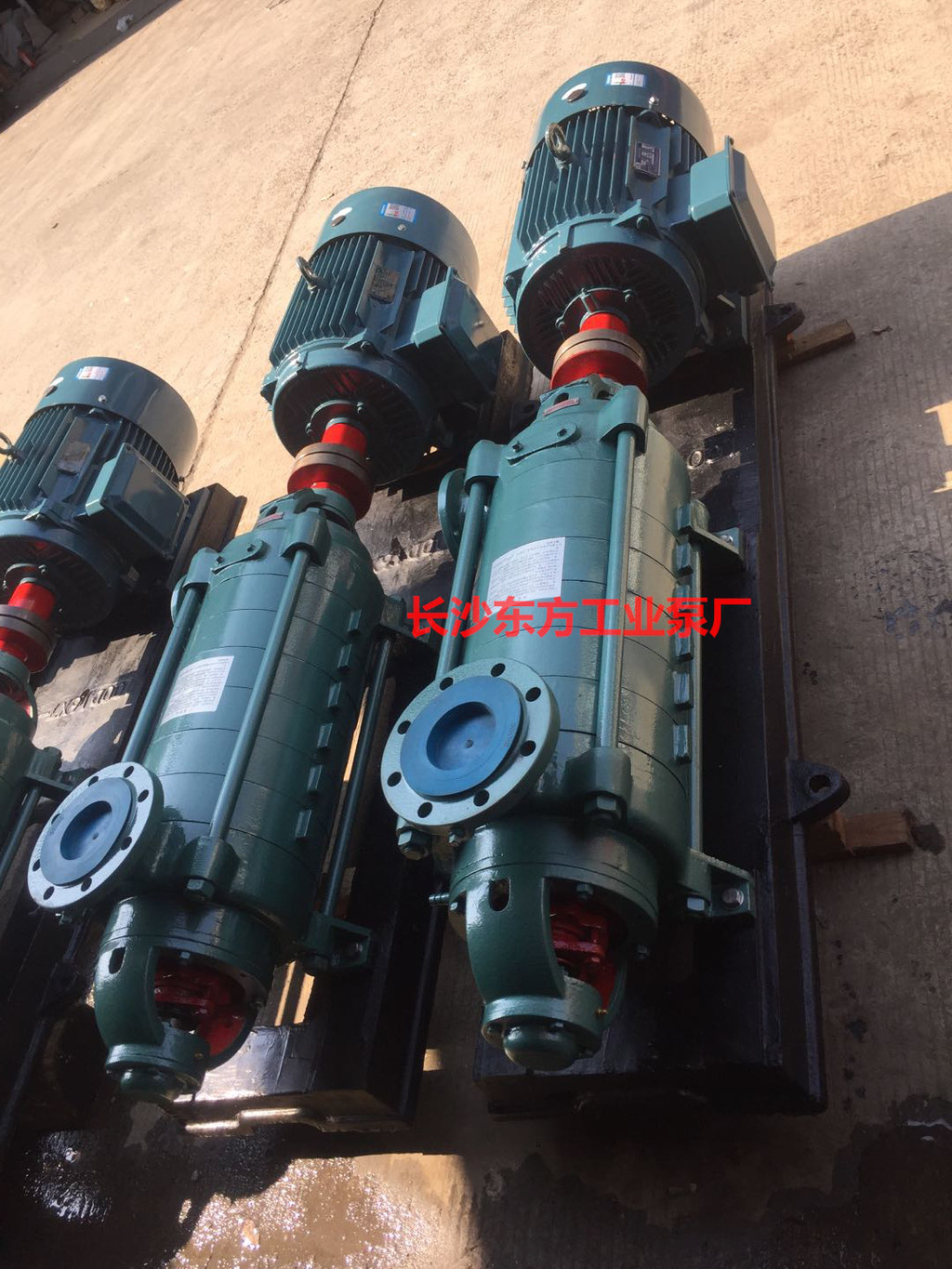

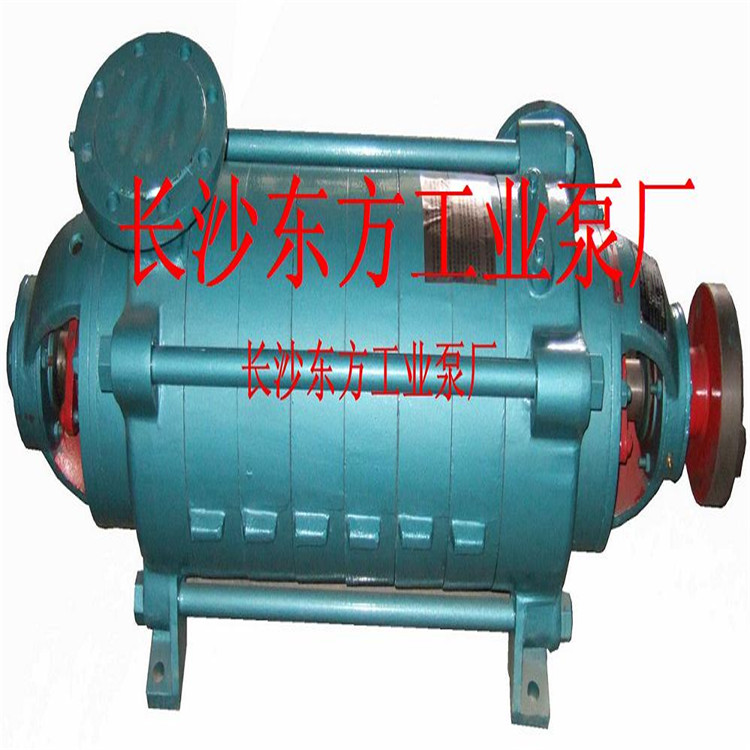

100D16×3卧式多级泵离心泵叶轮口环配件供应鄂尔多斯
概述
D型多级泵泵为多级、单吸、节段式离心清水泵。适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
参数范围
流量：6.3~600m3/h
扬程：17~850m
多级泵的旋转方向：
D型多级泵从电机端向泵看为顺时针方向旋转。
主要零件材质
D型多级泵的过流部件材质均为铸铁，轴的材质为45号钢。
成套范围
D型多级泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
结构型式
D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
运行条件及寿命
1.在清水条件下（含固体颗粒低于0.1％），运行5000h无大修，效率下降不超过6％
2.在含固体颗粒0.1％～1％以下污水条件下，运行3000h无大修，效率下降不超过5％
3.在含固体颗粒1～.5％污水条件下，运行2000h无大修，效率下降不超过6％
结构特点
D系列泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
| 型号 参数 | 流量 Capacity | 扬程 Heed | 转速 Speed | 轴功率 Shaft power | 配带电动机 Motor | 效率 Eff. | 必须汽蚀余量 | 泵口径 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型号 Type | η | (NPSH)r | 进口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| 100D.DF.DY.MD16×2 | 36 | 10 | 40 | 2950 | 5.94 | 7.5 | Y132S2-2 | 66 | 3.7 | 100 | 100 | 165 |
| 54 | 15 | 32 | 6.44 | 73 | 3.9 | |||||||
| 72 | 20 | 22 | 6.53 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×3 | 36 | 10 | 60 | 2950 | 8.91 | 15 | Y160M2-2 | 66 | 3.7 | 100 | 100 | 177 |
| 54 | 15 | 48 | 9.67 | 73 | 3.9 | |||||||
| 72 | 20 | 34 | 9.80 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×4 | 36 | 10 | 80 | 2950 | 11.88 | 18.5 | Y160L-2 | 66 | 3.7 | 100 | 100 | 186 |
| 54 | 15 | 64 | 12.89 | 73 | 3.9 | |||||||
| 72 | 20 | 45 | 13.07 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×5 | 36 | 10 | 100 | 2950 | 14.85 | 22 | Y180M-2 | 66 | 3.7 | 100 | 100 | 195 |
| 54 | 15 | 80 | 16.11 | 73 | 3.9 | |||||||
| 72 | 20 | 56 | 16.33 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×6 | 36 | 10 | 120 | 2950 | 17.82 | 22 | Y180M-2 | 66 | 3.7 | 100 | 100 | 204 |
| 54 | 15 | 96 | 19.33 | 73 | 3.9 | |||||||
| 72 | 20 | 67 | 19.60 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×7 | 36 | 10 | 140 | 2950 | 20.79 | 30 | Y200L1-2 | 66 | 3.7 | 100 | 100 | 213 |
| 54 | 15 | 112 | 22.55 | 73 | 3.9 | |||||||
| 72 | 20 | 78 | 22.87 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×8 | 36 | 10 | 160 | 2950 | 23.76 | 30 | Y200L1-2 | 66 | 3.7 | 100 | 100 | 222 |
| 54 | 15 | 128 | 25.78 | 73 | 3.9 | |||||||
| 72 | 20 | 90 | 26.13 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×9 | 36 | 10 | 180 | 2950 | 26.73 | 37 | Y200L2-2 | 66 | 3.7 | 100 | 100 | 230 |
| 54 | 15 | 144 | 29.00 | 73 | 3.9 | |||||||
| 72 | 20 | 101 | 29.40 | 66 | 4.3 | |||||||
