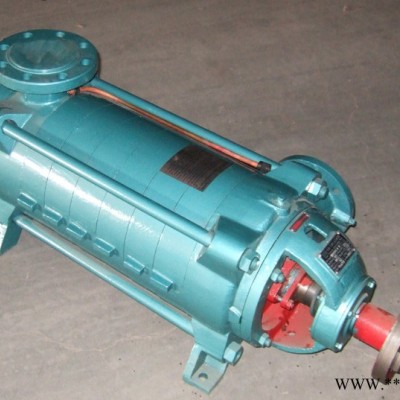

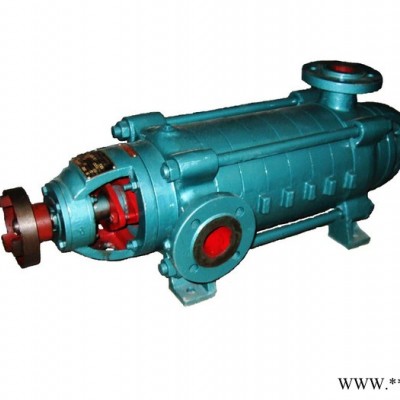

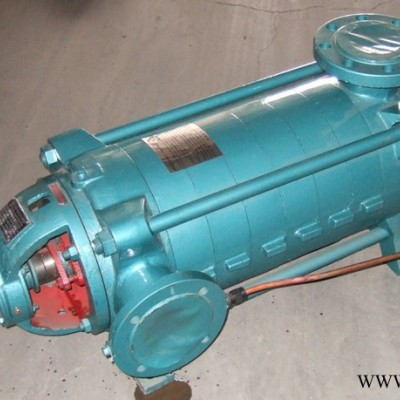

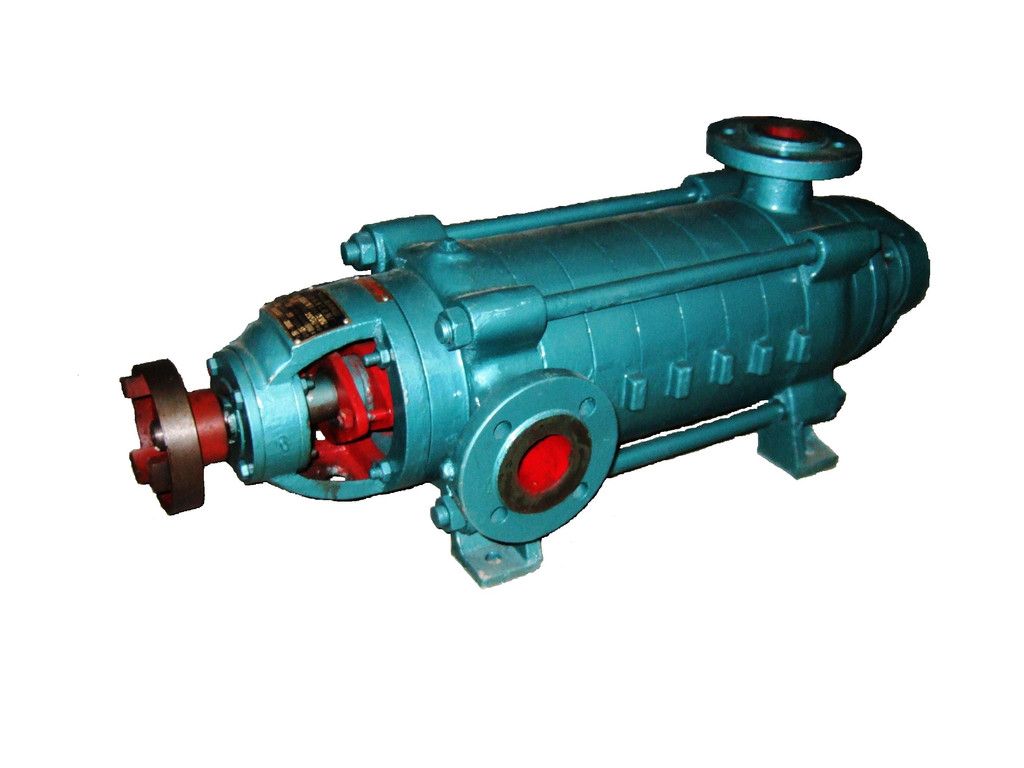

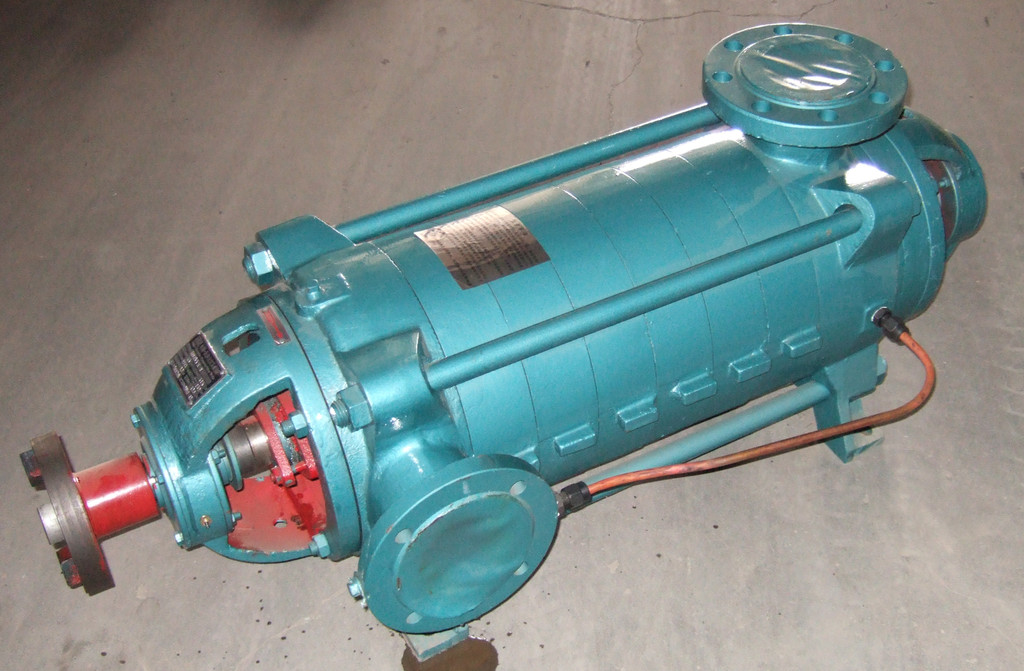

D6-25×4D型D6-25×5卧式多级泵叶轮进出水段中段

价格:￥3100.00/台
材质:铸铁
工作温度:常温
起订:1台
供应:1台

立即购买

材质	铸铁
工作温度	常温
功率	7.5KW
级数	多级
流量	6.3m3/h
排出口径	40mm
输送介质	清水
吸入口径	40mm
性能	无泄露
扬程	100m
转速	2950r/min
品牌	长沙东方
型号	D6-25×4

D6-25×4D型D6-25×4卧式多级泵叶轮进出水段中段

卧式多级离心水泵选型之材料的选择：卧式多级离心水泵系列是指泵厂生产的同一类结构和用途的泵，如IS型清水泵，S型双吸卧式多级离心水泵，IH型化工泵，ZGB型渣浆泵等。

通过不同材料的对比来判断卧式多级离心水泵如何选型。卧式多级离心水泵选型中根据工艺参数和介质特性来选择泵的系列和材料。

1) 根据卧式多级离心水泵介质特性决定选用哪种特性泵，如清水泵、耐腐蚀泵和杂质泵等。介质为剧毒、贵重或有放射性等不允许泄漏物质时，应考虑选用无泄漏泵（如屏蔽泵、磁力泵〉或带有泄漏液收集和泄漏报警装置的双端面机械密封。如介质为液化烃等易挥发液体应选择低气蚀余量泵，如筒形泵。

2) 根据现场安装条件选择卧式卧式多级离心水泵、立式卧式多级离心水泵（含液下排污泵、管道排污泵）。

3) 根据卧式多级离心水泵流量大小选用单级单吸卧式多级离心水泵、双吸卧式多级离心水泵，或小流量卧式多级离心水泵。

4) 根据卧式多级离心水泵扬程高低选用单级卧式多级离心水泵、多级卧式多级离心水泵，或高速卧式多级离心水泵等。

多级泵就是很多单级泵的简单串联，组合在一起。他的输出水压可以很大。

是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。

待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。

多级泵的基本构造是由进水段、出水段、中段、尾盖、叶轮，泵体，泵轴，轴承，密封环，填料函等部件构成。

多级泵工作原理：多级泵是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。

水环的下部分内表面恰好与叶轮轮毂相切，水环的上部内表面刚好与叶片顶端接触（实际上叶片在水环内有一定的插入深度）。

此时叶轮轮毂与水环之间形成一个月牙形空间，而这一空间又被叶轮分成和叶片数目相等的若干个小腔。

如果以叶轮的下部0为起点，那么叶轮在旋转前180时小腔的容积由小变大，且与端面上的吸气口相通，此时气体被吸入，当吸气终了时小腔则与吸气口隔绝；当叶轮继续旋转时，小腔由大变小，使气体被压缩；当小腔与排气口相通时，气体便被排出泵外。

综上所述，多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。

型号          参数	流量         Capacity		扬程        Heed	转速      Speed	轴功率   Shaft power	配带电动机                       Motor		效率         Eff.	必须汽蚀余量	泵口径		泵重
	Q		H	n	Pa	功率	型号        Type	η	(NPSH)r	进口	出口
	m3/h	L/s	m	r/min	kw	kw		%	m	mm	mm	kg
D.DF.DY.MD6-25×2	3.75	1.04	51	2950	1.49	3	Y100L-2	35	2	40	40	80
	6.3	1.75	50		1.84			46.5	2
	7.5	2.08	49		2.08			48	2.5
D.DF.DY.MD6-25×3	3.75	1.04	76.5	2950	2.23	5.5	Y132S1-2	35	2	40	40	90
	6.3	1.75	75		2.77			46.5	2
	7.5	2.08	73.5		3.12			48	2.5
D.DF.DY.MD6-25×4	3.75	1.04	102	2950	2.98	7.5	Y132S2-2	35	2	40	40	100
	6.3	1.75	100		3.69			46.5	2
	7.5	2.08	98		4.16			48	2.5
D.DF.DY.MD6-25×5	3.75	1.04	127.5	2950	3.73	7.5	Y132S2-2	35	2	40	40	110
	6.3	1.75	125		4.61			46.5	2
	7.5	2.08	122.5		5.20			48	2.5
D.DF.DY.MD6-25×6	3.75	1.04	153	2950	4.47	11	Y160M1-2	35	2	40	40	120
	6.3	1.75	150		5.53			46.5	2
	7.5	2.08	147		6.24			48	2.5
D.DF.DY.MD6-25×7	3.75	1.04	178.5	2950	5.22	11	Y160M1-2	35	2	40	40	130
	6.3	1.75	175		6.45			46.5	2
	7.5	2.08	171.5		7.28			48	2.5
D.DF.DY.MD6-25×8	3.75	1.04	204	2950	5.96	15	Y160M2-2	35	2	40	40	140
	6.3	1.75	200		7.37			46.5	2
	7.5	2.08	196		8.32			48	2.5
D.DF.DY.MD6-25×9	3.75	1.04	229.5	2950	6.71	15	Y160M2-2	35	2	40	40	150
	6.3	1.75	225		8.29			46.5	2
	7.5	2.08	220.5		9.36			48	2.5
D.DF.DY.MD6-25×10	3.75	1.04	255	2950	7.45	18.5	Y160L-2	35	2	40	40	160
	6.3	1.75	250		9.21			46.5	2
	7.5	2.08	245		10.40			48	2.5
D.DF.DY.MD6-25×11	3.75	1.04	280.5	2950	8.20	18.5	Y160L-2	35	2	40	40	170
	6.3	1.75	275		10.13			46.5	2
	7.5	2.08	269.5		11.44			48	2.5
D.DF.DY.MD6-25×12	3.75	1.04	306	2950	8.94	18.5	Y160L-2	35	2	40	40	180
	6.3	1.75	300		11.05			46.5	2
	7.5	2.08	294		12.48			48	2.5
