| 产品用途 | 石油、化工等 |
|---|---|
| 质保时间 | 整机1年 |
| 系列 | 油泵 |
| 材质 | 铸铁 |
| 功率 | 15KW |
| 级数 | 2级 |
| 流量 | 21m3/h |
| 输送介质 | 油 |
| 性能 | 无泄露 |
| 扬程 | 73m |
| 转速 | 2950r/min |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 湘楚东方 |
| 型号 | 100AY60B |

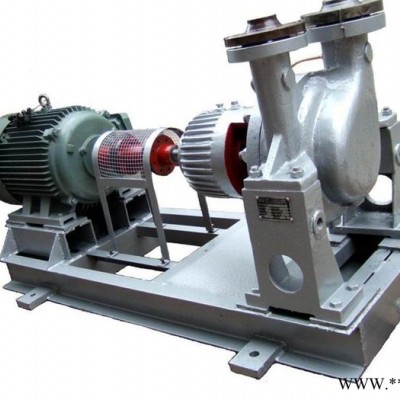

100AY60B、100AY120、100AY120A油泵厂
AY型油泵分为六种结构形式：单级单吸悬臂式、两级单吸悬臂式、单级双吸悬臂式、单级双吸两支承式、两级双吸两支承式、两级单吸两支承式。该型泵壳体为径向剖分，安装方式为水平中心线支承，泵的吸入口和排除法兰为垂直向上，轴封不仅能用软填料，而且与机械密封互换。轴承体装有一套向心球轴承和一组背对背安装的推力球轴承，轴承用稀油润滑，为了检修方便，不必拆卸吸入或排除管路、采用了弹性柱销加长联轴器(也可配弹性膜片联轴器)**能很容易的拆出叶轮，轴承、轴封等零部件。
概述
??AY泵系节段式多级离心油泵，使用高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点：通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
??AY型泵用于输送不含固体颗粒，温度为-20℃～150℃，粘度小于120厘沲的油类的石油产品。以上各泵的进口允许压力均不超过0.6MPa。
??型号意义
??100AYF67×3 AY-多级离心油泵
??F--材质代号：正常材质不带F
??100--泵进出口公称直径
??67--泵单级设计点扬程为67m
??3--泵的级数
??性能范围（设计点）
??流量：6.3～600m3/h
??扬程：22.8～650m
??结构特点
??AY型泵主要由固定部分、转子部分、轴承和轴封四大部分组成：
??1、固定部分主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。AY型泵出口垂直上，入口一般为水平方向，根椐需要可生产出入口垂直向上方向。
??2、转子部分主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
??3、轴承部分主要由轴承体、轴承和轴承盖等组成。除67、60型泵采用滑动轴承、稀油润滑外，其余泵均采用滚动轴承、干油润滑。
??4、轴封较多采用机械密封。
