品牌:方荣
电机:江晟
拉拔速度:0-35米/分钟
起订:2台
供应:60台
发货:30天内
| 电机 | 江晟 |
|---|---|
| 拉拔速度 | 0-35米/分钟 |
| 减速机 | 泰象 |
| 模座 | 球形模座 |
| 自动化程度 | 可全自动 |
| 产品类型 | 全新 |
| 动力类型 | 联合传动 |
| 额定拉力 | 50kn |
| 工作形式 | 拉 |
| 控制形式 | 程序控制 |
| 类型 | 外拉床 |
| 适用范围 | 通用 |
| 售后服务 | 终身保固 |
| 外形尺寸 | 9800*1250*1650 |
| 重量 | 5200 |
| 主电机功率 | 22kw |
| 是否库存 | 是 |
| 作用对象 | 五金 |
| 适用行业 | 不锈钢制品、铝管、铜管 |
| 布局形式 | 卧式 |
| 作用对象材质 | 金属 |
| 品牌 | 方荣 |
| 型号 | FR--50型 |

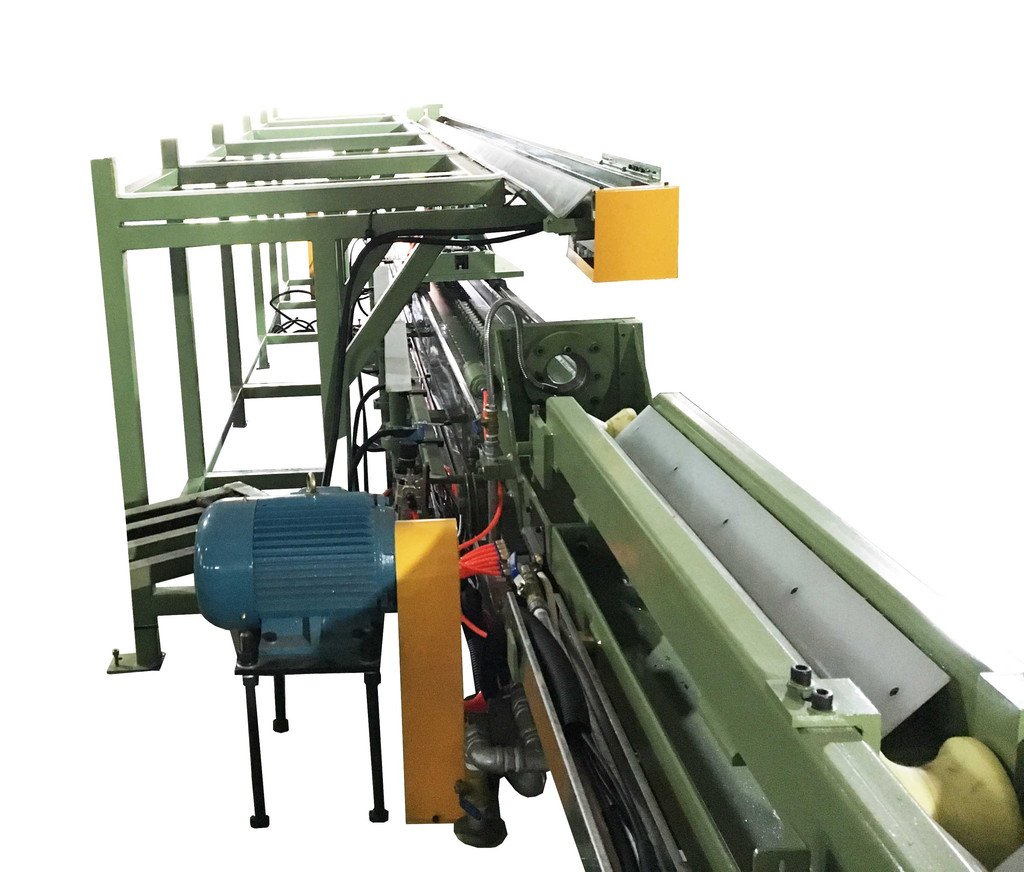

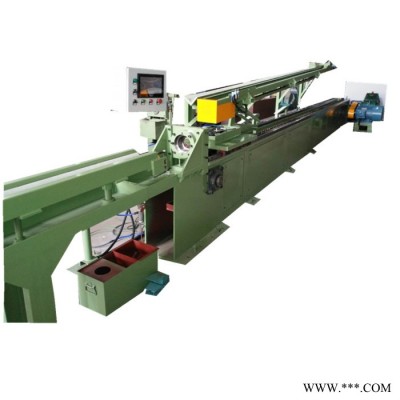

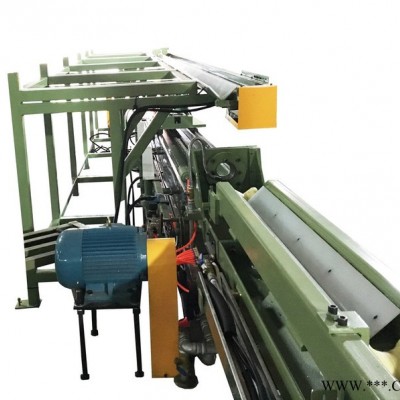

电机壳拉拔机是对金属材料铜.不锈钢.铁.银.铝）管（棒）材进行拉拔的设备。 通过拉拔使金属材料的直径发生改变，以达到所需的直径要求.。 机器械噪音小、经久耐用；
电机壳拉拔机适用于多种行业。 联系人：秦先生 18002995572 技术参数表
| 1．设备概要 | |

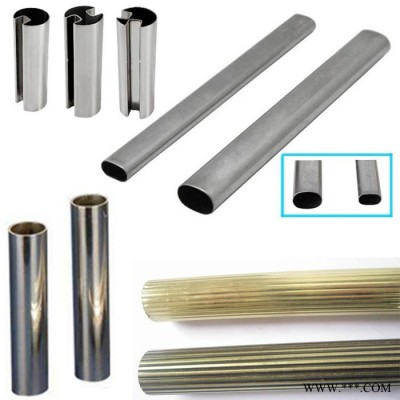

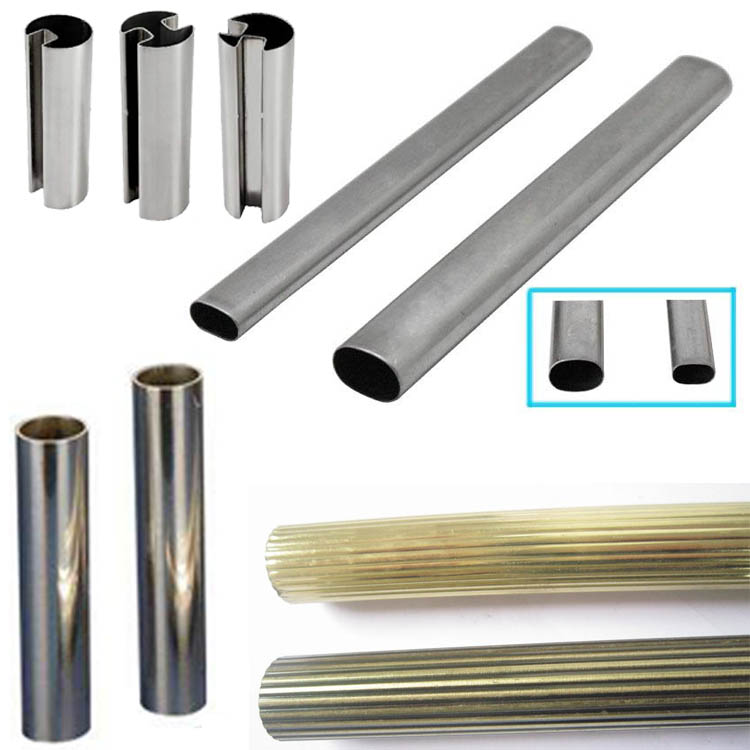

| Ａ．适用 | 本设备适用于金属管（棒）材的拉伸（拉拔、冷拔、拉光、拉花、扭纹）加工设备 |
| Ｂ．电机壳拉拔机机械结构 | 单链式拉拔机 台湾品牌拉拔机技术 |
| 2．工作方式 | 素材的一端经缩头（压头）变小后，由人手握持伸入拉拔机的中心架模形内，经由气动夹紧后，链勾勾住链条拉拔，拉拔时要求机身震动小，拉拔速度均匀稳定，并取得拉伸后成品最佳精度，达到成品均匀表面光滑良好品质，通常拉伸后达到上面目的的要求 |
| 3.设备能力 | |
| Ａ．拉伸形式 | 1线拉伸 （可设计多线拉伸） |
| Ｂ．拉伸力 | 50KN |
| Ｃ．拉伸速度 | 0-30m/min |
| Ｄ．拉伸长度 | 3m |
| E．抽心长度(推进器长度） | 有效长度2.5m |
| F．素管外径 | 单支最大ф50mm 壁厚2.0mm |
| G．电机壳拉拔机中心高 | 830mm |
| 4．机器构造 |
|
| Ａ．马达及操作面板 |
|
| （1）型形 | 主电机22ＫＷ1台， 变频器22KW ,减速机电机ZQ-500 1：48.57 1台 小车减速马达1ＨＰ 10：1 1台 |
| （2）出力 |
|
| （3）转速 | 1440 |
| （4）电源电压 | 380Ｖ 50ＨＺ |
| 5．驱动部分 |
|
| （1）机架 | Ｃ280 Ｃ120 槽钢与焊接 小车轨道：精密型加线性滑轨HGL35CA(普通方钢轨道减25000.00元) |

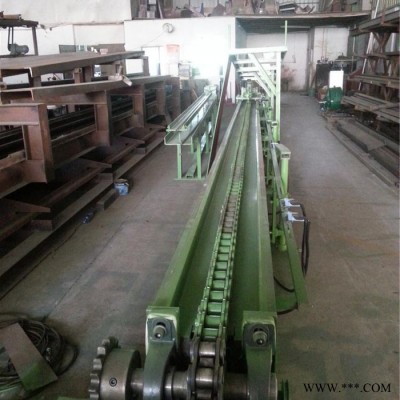

| （2）链条 | 40Ｂ 台湾链条 |
| （3）链轮轴 | Ф80 |
| 6．支撑部分构造 |
|
| （1）模座 | 球型模板ф142.5mm |
| （2）模具安装架 | 钢板焊接结构 |
| （3）接料器 | 气缸摇臂旋转接料 |
| （4）电机壳拉拔机送料器 | 配制手动放入料，如需半自动送料架（人工拨料滚入滑动槽，抽心模自动升起，人工对芯减速马达推入抽心模，穿入素材内后，放下到水平位置，由尾座气缸推入到拉拔模内）另加￥20000.00元 |
| （6）拉拔小车 | 气动夹料、气动链勾 |
| （7）自动切料 | 限于盘拉 |
| （8）拉拔油注入方式 | 高压、高温油泵、内外模同时泵油（粘度高的油不适用） |
