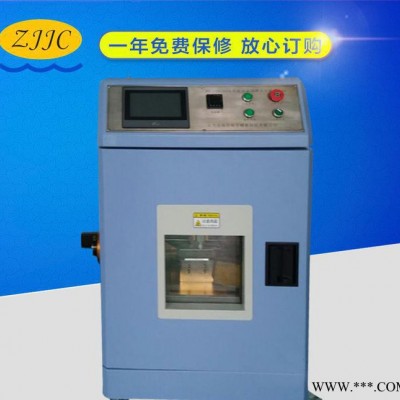

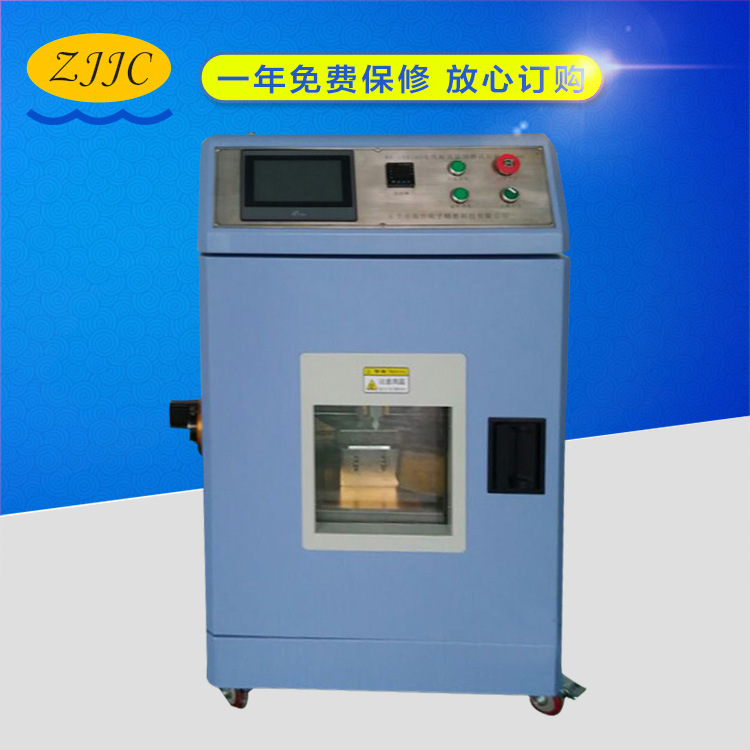

汽车电线高温耐刮磨试验机

一、  设备概述：

本装置适用于刮磨汽车电线绝缘表面的装置。本机沿试样轴向往复刮磨绝缘表面，当刮针磨透绝缘接触导体时自动停止。

二、  符合标准：

本机符合ASE4373-301、JASOD611-94、JBT8193、TBT1484.1-2001、DIN72551-5/1991、JIS C 3046/SAEJ1128-2005、QC∕T-730-2005、ISO6722-2006、JASO D611、VW60306等测试标准。

三、  设备主要结构：

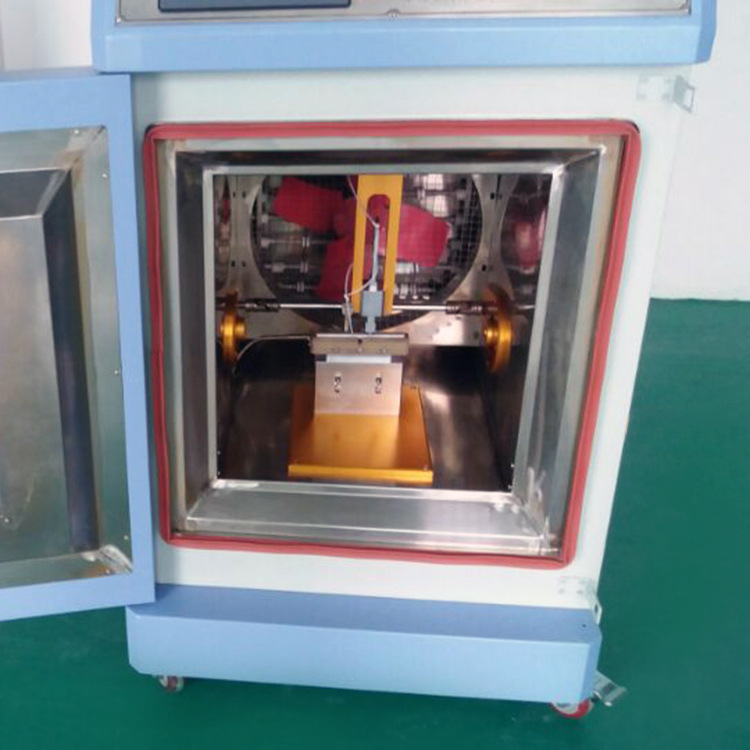

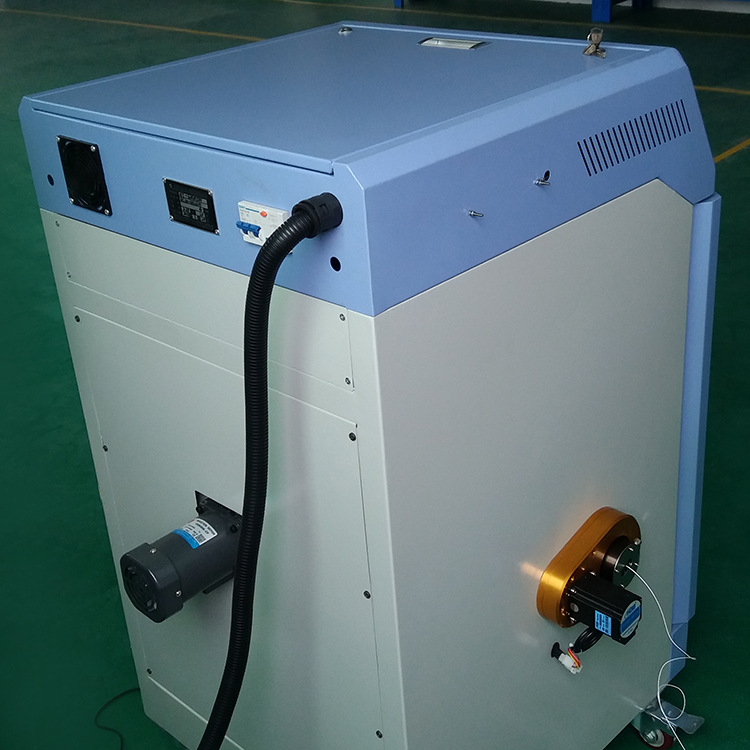

本机采用钢制结构喷涂而成，左侧为控制系统，主要由PLC、继电器等电器元件控制伺服电机驱动，滚珠丝杆传动，由控制面板上的触摸屏操作（控制部分与高温相连接，为避免马达在高温状态下损坏，在高温箱外部连接）；右侧试验部分为高温箱（刮磨试验在高温箱里完成，高温箱有视窗可观察）里，由底座、标准夹具、可调刮磨系统（含行程调节和互换刮针）、荷重单元(主要载荷标准砝码)等，部件均由不锈钢制作，核心部件刮针、刮刀为弹簧钢制作；测试过程中有短路检测，当刮针与电线金属层接触会报警停机。

特殊配置：高温状况下无法对试样进行90°旋转，在控制箱内增加一组步进控制旋转机构，在一面刮磨次数达到或报警后自动旋转90°并自动移动100±10.0mm，进行二次刮磨。

四、设备主要技术参数：

1、该刮磨装置沿电线轴线双向运动，刮头行程10～20mm；

2、刮刀：刮刀直径￠0.5±0.01mm，高度6.55mm,宽度3.5mm；

3、刮刀支架：90°；

3、刮磨速度：1-100次/分钟(一个来回移动为一次)可调；

4、控制方式：PLC控制；

5、操作显示：触摸屏人机界面操作，刮磨长度、次数、时间标准要求内可设；

6、刮磨的作用力（配置砝码）：500g±5g;

7、刮磨长度：10mm±1.0mm；

8、温度范围：常温-200℃；

9、驱动方式：伺服马达驱动；

10、传动机构：滚珠丝杠、直线滑轨传动；

11、试样翻转方式：步进马达带动夹具两边旋转；

12、感温方式：K型热电偶；

13、其他控制部分：由电源开关、急停、报警功能组成。14、控制箱为静电烤漆.
