| 安装方式 | 立式 |
|---|---|
| 材质 | 不锈钢风机 |
| 风机压力 | 中压风机 |
| 品牌 | 瑞臻 |
| 型号 | 斜流风机 |
| 加工定制 | 是 |

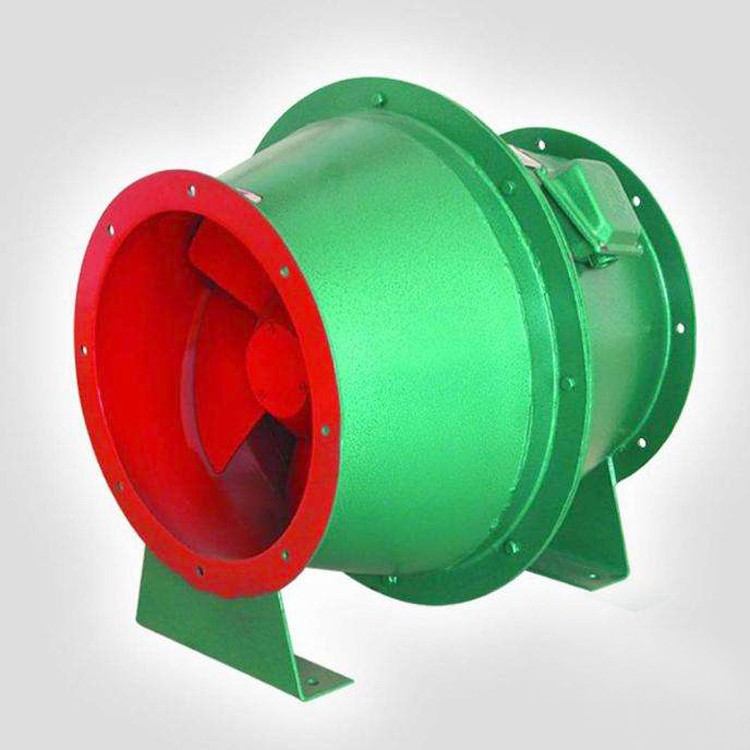

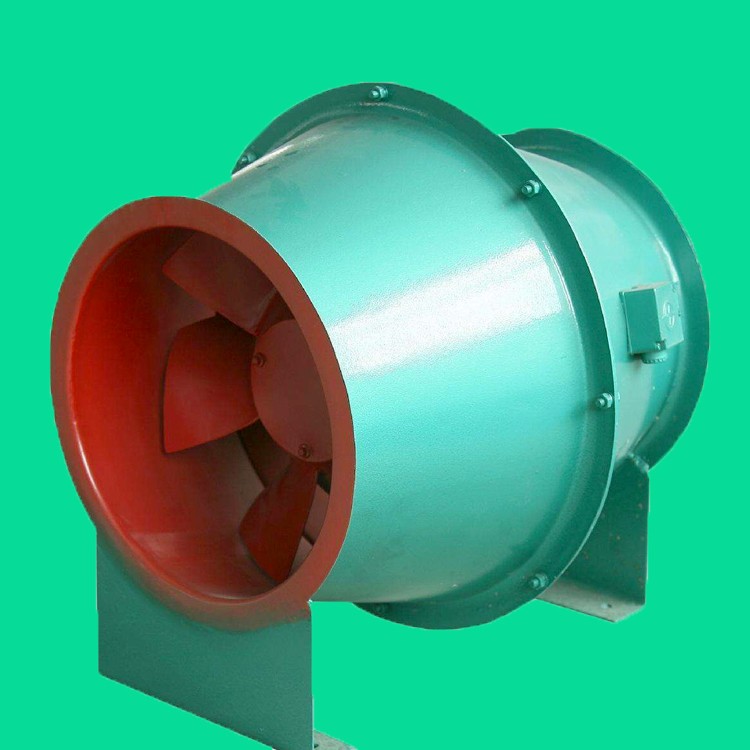

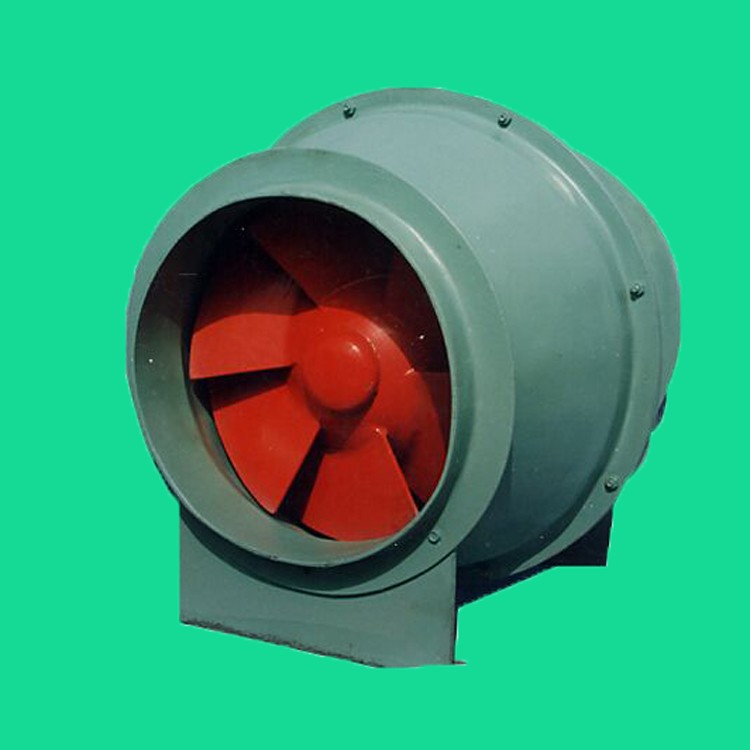

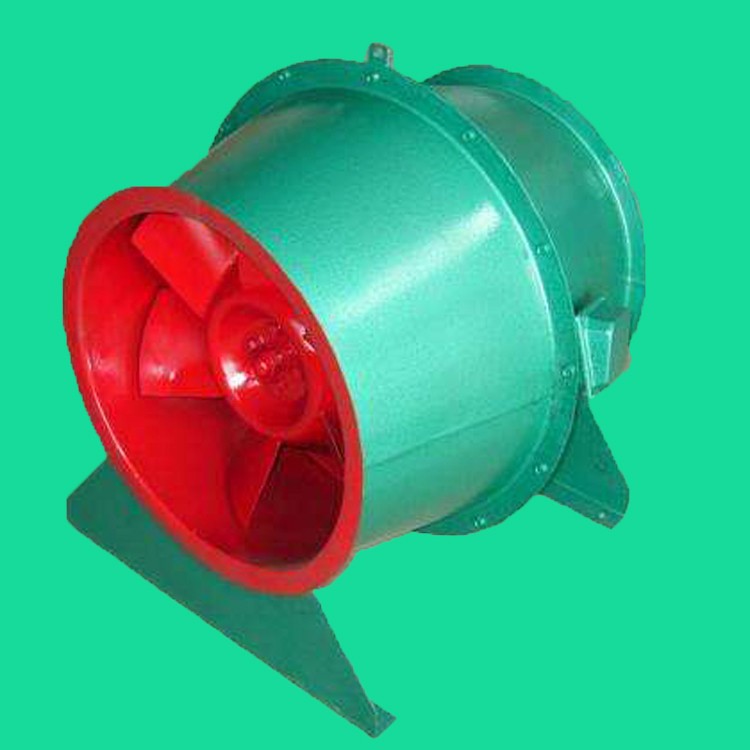

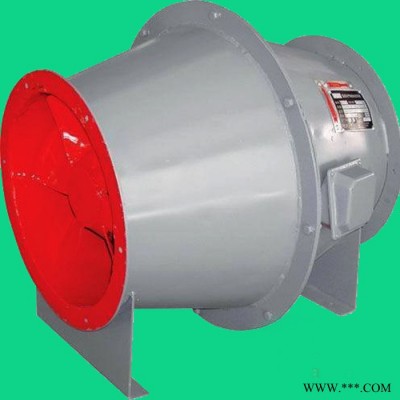

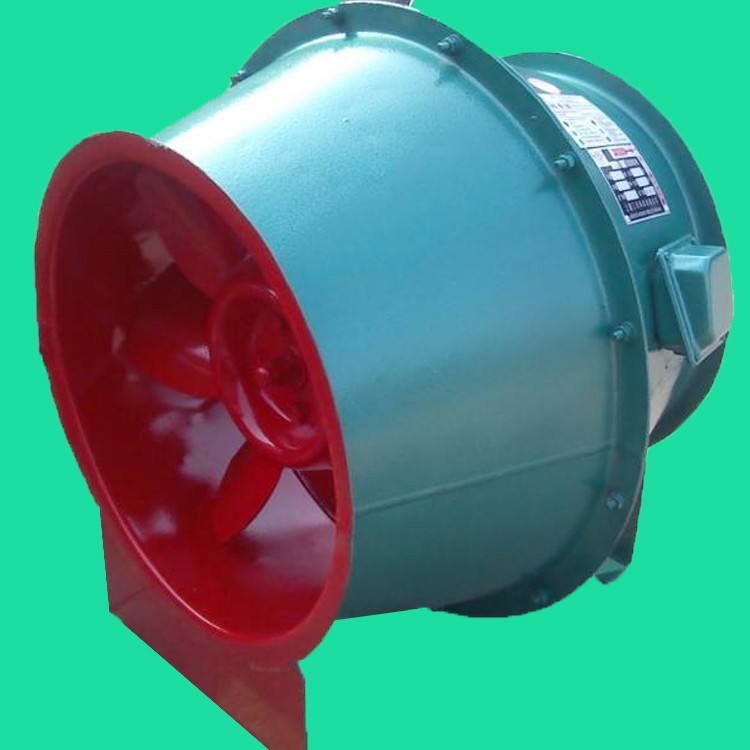

斜流式风机可作为一般通风换气用，使用条件如下：
1. 应用场所：作为一般工厂及建筑物的室内通风换气，既可用作输入气体，也可用作排出气体。 2. 输送气体的种类：空气和其它不可燃的气体，对人体无害的对钢材无腐蚀性气体。 3. 气体内的杂质：气体内不请允许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/m3。 4. 根据用户特殊需要还可以设计用磁电机传动，实现无极变速，变风量结构型式。 5. 气体的温度：不超过80℃。性能选择 1. 风机的性能按性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为六个性能点，选用时按性能表为准。 2. 风机出厂的合格品性能是在额定流量时全压值不超过±5%。 3. 性能选用表中是按标准状态下风机性能，无论技术文件或订货要求的性能均按标准状态为准，标准状态大气压B=101325Pa,大气温度t=20oC，相对湿度φ=50%度时的空气状态，当实际使用条件与上述不符合时按有关公式进行换算。 4. 风机安装方式可分为立式和卧式，如立式安装须在订货时注明，如有在流量，压力等性能参数上特殊要求，我厂将为您另行设计生产。
安装使用 1. 风机安装时应对各部件进行全面检查，机件是否完整，各部件联接是否紧固 。 2. 风机安装时应注意保持风机的水平位置，对风机与地基的结合面和出风管道的联接等，应调整使之自然，吻合不得有强行联接，不允许将管道重量加在风机的部件上，并应检查风机内部是否有掉入遗留工具和其它物件。 3. 风机安装后必须拨动叶轮检查，是否有叶轮碰擦机壳现象，如发现不妥，必须调整好，风机在露天使用应有防雨措施。 4. 风机试验运转应在总体检查合格后进行，为了防止电机过载，在风机启动前将流量调节阀关闭，使启动时无载荷状态，然后逐渐将阀门打开，作满载荷或设计工况点运行。 5. 风机在运转时如发现有剧烈振动、撞击等反常现象，必须立即停车检查。 6. 如发现工况点偏移而引起电机负荷过载，为防止电机过载可将流量调节阀关小使电机在额定电流之内。 7. 按期清除风机内部积灰污垢等杂质，并防止锈蚀。 技术参数表 GXF-A型 高效低噪斜流风机性能参数表
| 机号 № | 转速 （r/min） | 工况 | 风量 （m3/h） | 全压 （Pa） | 功率 （Kw） | 出口声级 dB(A) | 壳体声级 dB(A) | 重量 (Kg) |
| 4-A | 1450 | 1 2 3 4 5 | 3810 3496 3151 2898 2472 | 132 163 198 210 220 | 0.37 7124 | 70 | 62 | 40 |
| 4.5-A | 1450 | 1 2 3 4 5 | 5416 4971 4473 4120 3514 | 168 206 250 266 278 | 0.55 Y801-4 | 73 | 65 | 50 |
| 5-A | 1450 | 1 2 3 4 5 | 7471 6856 6179 5684 4848 | 207 254 309 328 343 | 0.75 Y802-4 | 74 | 66 | 63 |
| 5.5-A | 1450 | 1 2 3 4 5 | 9664 9111 8523 7891 6833 | 231 308 380 427 479 | 1.5 Y90L-4 | 80 | 69 | 88 |
| 6-A | 1450 | 1 2 3 4 5 | 13488 12341 11106 10231 8726 | 298 366 445 472 494 | 2.2 Y100L1-4 | 81 | 69 | 105 |
| 7-A | 960 | 1 2 3 4 5 | 16332 15024 13588 12405 11095 | 241 300 372 403 423 | 2.2 Y112M-6 | 84 | 72 | 154 |
| 8-A | 960 | 1 2 3 4 5 | 21815 20020 18046 16597 14156 | 248 309 371 394 412 | 3 Y132S-6 | 81 | 69 | 195 |
| 9-A | 960 | 1 2 3 4 5 | 29806 28050 25688 23629 20151 | 284 325 397 450 479 | 4 Y132M1-6 | 79 | 68 | 278 |
| 10-A | 720 | 1 2 3 4 5 | 35296 33112 30768 28240 24452 | 266 305 359 402 437 | 5.5 Y160M2-8 | 81 | 71 | 395 |
| 11-A | 720 | 1 2 3 4 5 | 42547 39045 35195 32370 27609 | 265 325 396 420 439 | 5.5 Y160M2-8 | 82 | 71 | 430 |
| 12-A | 720 | 1 2 3 4 5 | 53866 49432 44558 40982 34954 | 326 399 485 515 538 | 7.5 Y160L-8 | 84 | 72 | 544 |
| 13-A | 720 | 1 2 3 4 5 | 71199 65338 58895 54169 46201 | 382 467 568 603 631 | 15 Y200L-8 | 87 | 75 | 812 |
