  北京伟纳鑫盛电气设备有限公司制造星三角启动控制柜产品特点：

  星三角启动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。

  1、具备过流、过压、欠压、缺相保护及事故报警功能

  2、品质卓越：国际、国内**电器元件及**标准柜体，精心设计，精工制作。

  3、功能多样：从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类控制形式。故障自动切换。还可为您专门设计www.bjwnxs.com。

  4、控制方式：(1)、液位控制：以液位的变化为控制目标;(2)、压力控制：以压力变化为控制目标;

  5、切换方式：(1)、手动切换; (2)、自动交替切换; (3)、定时自动切换。

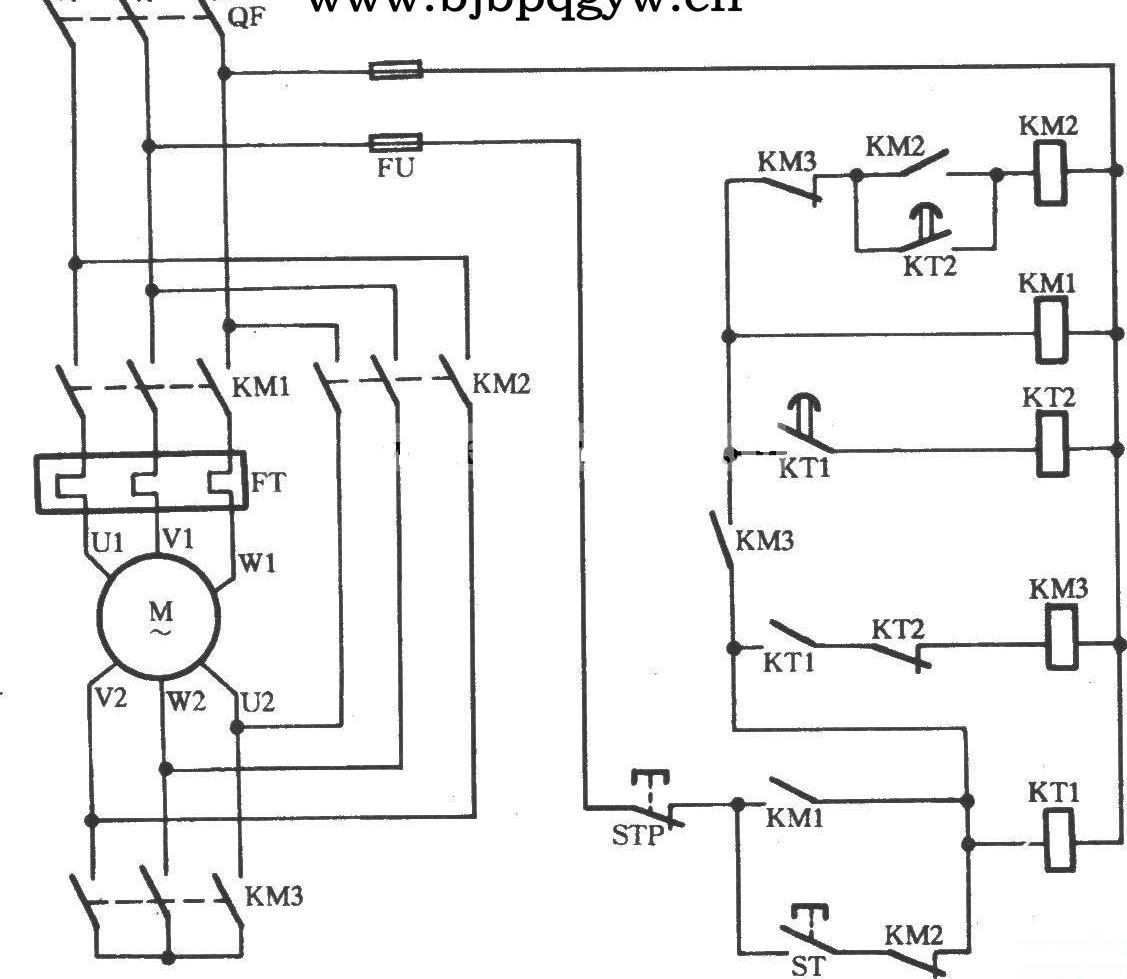

  6、启动方式：星-三角降压启动：启动时电机定子绕组接为“Y"形以减少每相绕组所承受的电压和电流，运行时电机定子绕组还原为“△”形。

  7、起动性能：

  (1)、起动电机时是为Y接法，这时电动机锭子绕组所受的电压在起动已降低到额定电压的57.7%,此时的起动电流只是电动机额定电流的1/3。起动后转速增至额定转速80%时，转换成“△”形接法运行，转换时间由时间继电器进行整定www.bjbpqgyw.cn。

  (2)、本产品为间断长期工作制，也可反复短时工作，在反复短时工作，可频繁操作每小时不大于30次。二次连续起动时 间间隔不小于2分钟。

  二、北京伟纳鑫盛电气设备有限公司制造星三角启动控制柜功能原理：

  1、控制模式(1)一用一备：控制1#、2#两台水泵，自动时，可工作于“1#主2#备”，或“2#主1#备”，两种状态，当主用泵发生故障时，备用泵将自动投入工作，“手动”超动时用面板操作钮控制。如用户要求增加“两用”模式(即两台泵同时用)，请订货时详细说明;(2)二用一备：控制1#、2#、3#三台水泵，可工作“1#、2#主3#备”或“2#、3#主1#备”或“1#、3#主2#备”三种状态。当主泵发生故障时，备用泵将自动投入工作。“手动”起动时用操作钮控制。若关掉一台主泵，即变为“一用一备”如果用户要求增加“三用”工作模式(三台泵可同时用)请订货时详细说明;(3)三用一备：控制1#、2#、3#、4#四台水泵，可工作于“1#、2#、3#主4#备”或“2#、3#、4#主1#备”或“1#、2#、4#主3#备”或“1#、3#、4#主2#备”四种状态，当主泵发生故障时，备用泵将自动投入工作。“手动”起动时，用面板操作按钮控制，若是关掉一台主泵，即变为“两用一备”，若关掉两台主泵，即变为“一用一备”。如果用户要求增加“四用”工作模式(即四台泵同时使用)，请订货详细说明。二、控制方式(1)“Y”液位控制：该型控制柜配浮球开关或高性能电子式液位控制器，可根据液位的高低、自动控制水泵的启动和停止;(2)“P”压力控制：该型控制柜配备外接电接点压力表，压力控制器或压力无关，可根据管网压力的高低、自动控制水泵的启动和停止，同时适用于用浮球开关，限位开关及按钮遥控等各处方式进行控制，是一种“能通用接口”的电机控制柜应有范围极广;(3)“T”温度控制：该型控制柜外按温度传感器，可根据被输送介质的温度的高低。自动控制水泵的启动和停止。应用于恒温，交换机组系统等;()“S”时间控制：该型控制柜内配用时间控制器，可根据用户预先设定好时间顺序，自动控制水泵的启动和停止，运用于需定时控制的设备等;

  三、星三角启动控制柜技术参数：

  星三角启动控制柜、控制电机功率：15-90KW;控制电压：380V;控制水泵台数：1-5台。

  四、星三角启动控制柜用途广泛：

  XBX型星三角启动控制柜可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制，控制电机功率范围15～90KW。

  五、北京伟纳鑫盛电气设备有限公司星三角启动控制柜安装环境：

  “星三角”降压起动控制柜主要用于交流50Hz或60Hz， 额定工作电压至380V，在AC-3使用类别，额定工作电流至95A的电路中，作为电动机的起动之用，起动器设有空气延时头，可自动进行“星三角”转换，以降低电动机起动电流。

  1. 环境温度范围：- 5 ℃ ～ + 40 ℃;2. 空气湿度范围：5% ～ 90% RH ，无结露;3. 海拔高度：1500米以下;4. 安装面与水平面的倾斜不超过5°;5. 安装处无显著摇动和冲击振动;6. 安装处无大量油雾、灰尘或纤维粉尘;7. 使用类别为AC-3;8. 污染等级为3级。9. 安装类型为Ⅲ类。
