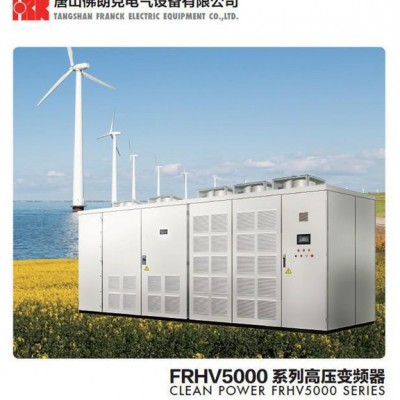

产品系列:FRHV5000系列高压变频器
电源相数:三相
起订:1台
供应:1000台
发货:10天内
| 产品系列 | FRHV5000系列高压变频器 |
|---|---|
| 电源相数 | 三相 |
| 额定电压 | 12V |
| 控制方式 | 电动 |
| 应用范围 | 冶金、煤矿、电力、水泥行业等 |
| 营销方式 | ** |
| 品牌 | 佛朗克 |
| 型号 | FRHV5000系列高压变频器 |
本公司供应变频器佛朗克FRHV5000系列高压变频器佛朗克 FRHV5000系列高压变频器 冶金、煤矿、电力、水泥行业等 FRHV5000系列高压变频器 12V 电动，质量保证，欢迎咨询洽谈。
? 产品概述
FRHV5000高压变频器采用功率单元串联叠波技术，技术成熟、器件可靠；自主开发的空间矢量控制正弦波PWM调制技术，精度高， 响应快，性能优越； LCD全中英操作界面，运行参数一目了然，更符合中国人的使用习惯；功率单元模块化设计，维护方 便；输入电压范围宽广，更适合中国电网；输出电压具备AVR（自动调整）及0Hz输出功能，防止高电压损坏电机绝缘启 动力矩大，适合启动力矩高负载；转速（飞车）启动和瞬时停电功能，适用于可靠性和连续性要求更高的工况；对电网无 谐波污染，功率因数高。
? 功能特点
FRHV5000高压变频器输入侧通过隔离变压器副边绕组移向，采用多脉冲二极管整流输入（对6KV为30/36脉冲，10KV为54脉冲），为功率单元提供隔离电源，可消除功率单元引起的把大部分谐波电流，具有高质量输入特性。
FRHV5000高压变频器采用单元串联脉宽调制叠波技术（或功率单元多重化技术），大大削弱了输出谐波含量，输出波形为几近**的正弦波具有**电源输出特性；与其他形式的高压大容量变频器比较具有以下优点：
◎ 无需增加输出滤波装置
◎ 可以直接驱动普通高压同、异步电动机，而不会增加电机温升
◎ 电机不需因谐波而降额使用
◎ 可使主回路电机、电缆绝缘免受dv/dt应力的损伤
◎ 没有谐波引起的脉动转矩，可延长电机和机械设备使用寿命
◎ 电机电缆在压降允许范围内无任何长度限制
除上述优点外，FRHV5000高压变频器还具有以下功能、特性：
◎ 过载、过流保护
◎ 缺相、接地保护
◎ 过压保护
◎ 过热保护
◎ 限流功能
◎ 控制电源故障连锁保护
◎ 控制电源双路冗余热备
◎ 功率单元旁路功能（ 可选）
◎ 柜门报警功能
◎ 锁相功能
◎ 变/工频同期互切功能
◎ 电机软启动，对机械设备及管网无冲击
◎ 效率高：额定工况下，变频效率大于98%
◎ 功率单元光纤通讯，完全电气隔离
◎ 内置PID调节器，可实现闭环运行
◎ 多种上位机通讯功能，隔离RS485接口，标配MODBUS RTU通讯规约；可选PROFIBUS DP； 工业以太网通讯规约
◎ 准确的故障记录，可对故障进行定位和信息查询
◎ 结构紧凑，布局合理，可参照用户要求，根据具体情况作特殊设计
【系统组成】
1：变压器柜
隔离变压器：副边多绕组输出，为功率单元提 供独立的移相电源，可以大大改善网侧的电流波形，降低设备对电网的谐波污染。
变压器冷却风机：根据不同的功率，配置相应的干式变压器专用冷却风机及柜顶离心风机。
2：功率单元柜
控 制 器：实现空间矢量的PWM控制，信号采集与处理，与单元间光纤通讯，完全电气隔离。
功率单元 功率单元模块化设计，可以互换，便于生产和维护。
接 口 板：负责系统的数字和模拟信号处理，满足不同应用场合的要求。
监 视 器：数字信号处理器(DSP)作控制芯片，全中英文LCD液晶直观显示，用于参数设置、运行记录、故障保存及通 讯等功能，无硬盘，操作简易。
3：旁路柜或切换柜（选配）
旁路柜或切换柜开关可根据用户工况要求选用隔离刀 闸、真空接触器、真空断路器或其他组合方式。旁路柜的作用是在变频器退出运行后，将电机投入工频电网运行， 保证生产的连续性；切换柜的作用是将变频器输出切换到 不同电机。
系统冷却风机。采用德国EBM风机，风量大，寿命长。
