品牌:佛山市红海机械
产地:佛山
额定电压:380V
起订:1套
供应:10套
发货:3天内
| 产地 | 佛山 |
|---|---|
| 额定电压 | 380V |
| 功率 | 12KW |
| 滚筒直径 | 600 |
| 类型 | 吊钩式 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 150 |
| 新旧程度 | 全新 |
| 载重量 | 1000 |
| 作用对象 | 钢材抛丸清理机 |
| 经营模式 | 自产自销 |
| 品牌 | 红海机械 |
| 型号 | q376 |
| 适用星级 | 五星级 |

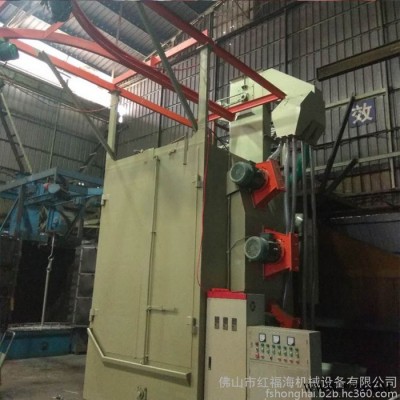

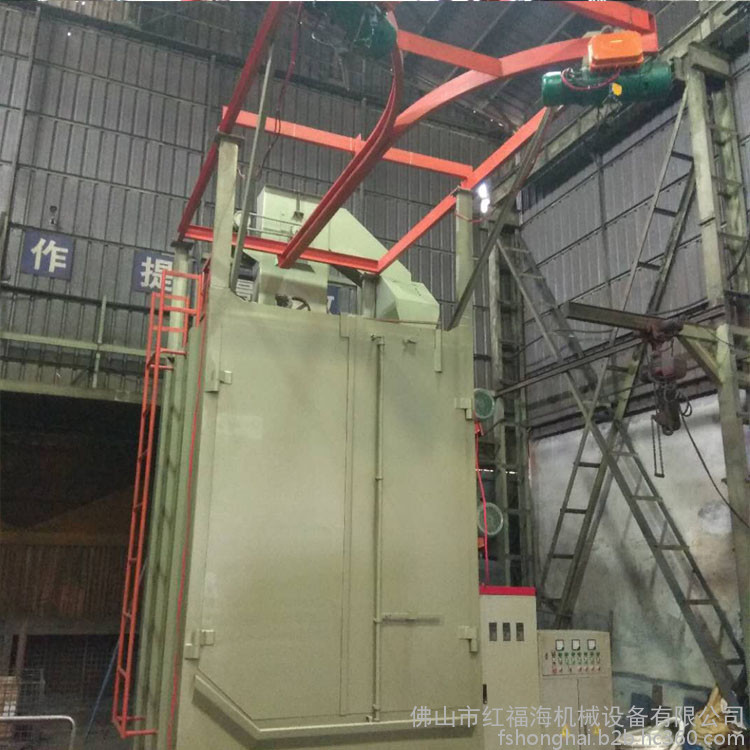

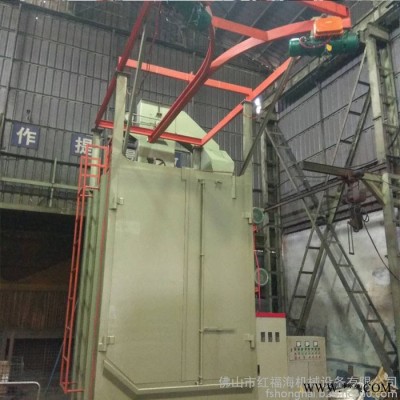

红海q376吊钩式抛丸机喷粉挂具油漆处理喷砂机锌合金处理喷沙设备
工作原理与结构特征
机器的结构，由清理室，大门、轨道、吊钩、提升机、供
丸系统、分离器、抛丸器和电器系统等组成，其主要部分分述如下：

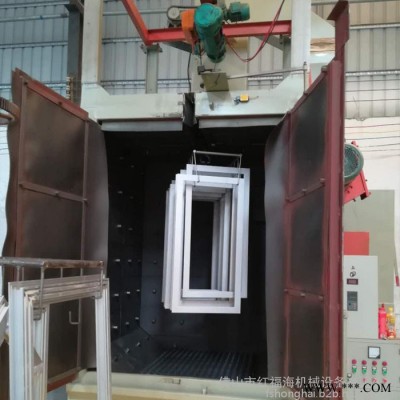

1、 清理室
清理室系焊接结构，为了使抛射出的弹丸能有效的抛射到
被清理工件的表面上，安装抛丸器的一侧，壁板倾斜一角度，
室内在抛丸器所对的各面设有金属保护板，其它处敷设保护板，
以保护室壁不被弹丸破坏。
2、 大门
大门两扇外开，增加室清理容积，为安全起见，大门上方
装有一限位开关，必需待大门关闭后，方能起动抛丸器。

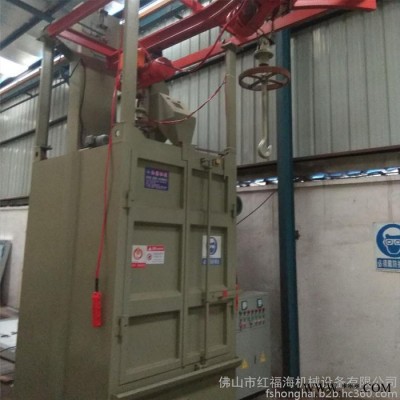

3、吊钩
吊钩由电动葫芦、减速自转装置组成，吊钩的移动、升
降由葫芦完成，吊钩在室体内部的旋转由减速装置完成。
4、提升机
本机采用平皮带传动的斗式提升机，其落料形式采用离心
重力式落丸，当弹丸束扬起时，灰尘被吸走，如发现弹丸在未
进入溜丸管前有堕落返回，则应调节螺栓调整带轮所处的高度，
当机器因丸量过多或有大块物料被别住时，可打开下罩底部处的盖板进行清除。
5、供丸系统
弹丸流量多少以闸门的开启间隙大小来控制，而闸门开
启间隙的大小是通过闸阀进行调整，从而使弹丸的流量与抛射量大至相等。
6、丸砂分离器
此结构属风选流幕式分离器，由提升机输送来的丸砂混合
物经定量门流出形成一个厚度约 20mm 的丸砂幕，在分离区内
通过由风机产生的水平气流，由于丸砂及灰尘的比重和颗粒不
同，被气流吹过后，重的弹丸偏离很小的距离，它们落于贮丸
斗内继续使用，砂和粉碎后的小颗粒弹丸偏离的距离大，落于
灰砂斗内从废料管排出，粉尘则经除尘管道排出。
如发现沿分离方向上分离效果不一样时，调节风量门让其
通过分离区的风速都在 4~5 米/秒的范围内，方能达到良好的分离效果。
7、螺旋输送机器
它是由提升机的下皮带轮直接驱动螺旋节，将清理室落下
的丸砂输送到提升机底部，为了防止较大杂物进入螺旋输送器
和提升机，在清理室底部放有筛网。
8、抛丸器抛丸器主要由叶轮、叶片、分丸轮、定向套、护罩体、电
机等主要零件组成。分丸轮固定在电机轴上与叶轮一起旋转，
定向套则由定向套压圈固定在护罩体上。若转动定向套，则可
改变弹丸的抛射方向，定向套窗口的角度大小，决定弹丸的抛
射角，弹丸的径向射角一般为 60 度左右。
机器的安装调整和运转
1、 机器的安装
（1）本机体积受运输条件限制不能总装出厂，故采取分组
发运到用户现场安装，用户在现场安装时须酌情整形，并注意图中技术要求。
（2）、总装时，先固定清理室，然后将抛丸器、轨道与吊
钩、提升机、螺旋输送器、丸砂分离器、供丸系统、电控系统等按总图装配。
（3）、定向套窗口的位置，应根据总装图中的示意图安装。
2、机器的调整
在全机安装后（或使用一段时间后）
（1）、抛丸器中定向套的调整，松开定向套压块，即可旋
转定向套，以改变定向套窗口的位置来改变抛丸的抛射位置，
即顺抛丸器的旋转方向调整定向套，抛射位置前移，反之，抛射位置后移。
（2）、调整闸阀，使其达到需要的供丸量。
（3）、提升机皮带松驰时，可调整提升机上部的调节螺栓，
以保证皮带的松紧适度。（4）、提升机上部链条的松紧，由调节减速机来执行。
（5）、室体或分离器的风速，可调整风门到合适位置。
机器的维修与安全技术
1 、维护保养
该设备的工作条件很差，因此应该及时的进行维护和保养。
（1）、严格按照本机操作规程进行操作。
（2）、经常检查传动系统中的皮带及链条是否有松驰现象，
提升斗及清理室内的护板是否有磨损情况，如有故障应及时排除方可使用。
（3）、每班结束时，都要把机器打扫干净并进行一次检查
各易损件，（包括抛丸器，每班结束后易损件的情况），如有损坏，立即更换。
（4）、应按说明书中的规定进行润滑。
（5）、要定期对机器进行检修和保养。
2、 安全技术
（1）、操作及维修人员必须熟悉本机说明书。
（2）、不熟悉本机性能及操作规程的人不允许进行操作。
