品牌:国电华美
容量:3kVA-100kVA(可定制)
输入电压:200V
起订:1台
供应:1000台
| 容量 | 3kVA-100kVA(可定制) |
|---|---|
| 输入电压 | 200V |
| 输出电压 | 50kV-200kV(可定制) |
| 电源相数 | 单相 |
| 类型 | 油浸式 |
| 冷却方式 | 油浸自冷式 |
| 频率特性 | 中频 |
| 外形结构 | 立式 |
| 应用范围 | 电气耐压试验 |
| 铁心形状 | CD型 |
| 冷却形式 | 液/油浸式 |
| 品牌 | 国电华美 |
| 型号 | HM-YD(JZ) |
| 绕组形式 | 双绕组 |
| 铁心形式 | 芯式 |
产品价格、参数规格仅供参考，具体请联系客服
一、产品概述
HM-YD(JZ)系列轻型高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。本系列产品具有体积小、重量轻、使用寿命长，结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频耐压试验或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
产品别称：油浸式试验变压器、工频耐压试验装置、高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、串级式高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪
二、产品参数
（以HMYDJ-5kVA/50kV规格为例，其他规格参数请咨询客服）

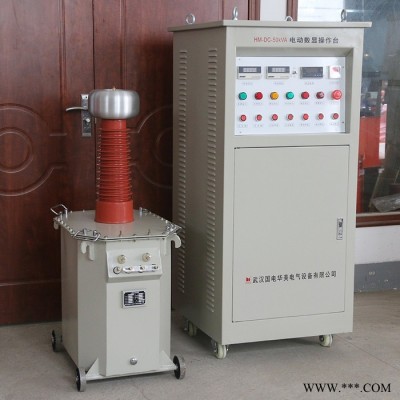

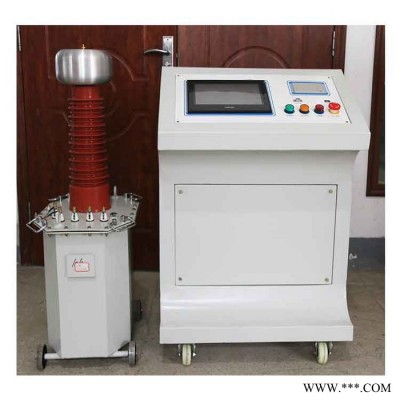

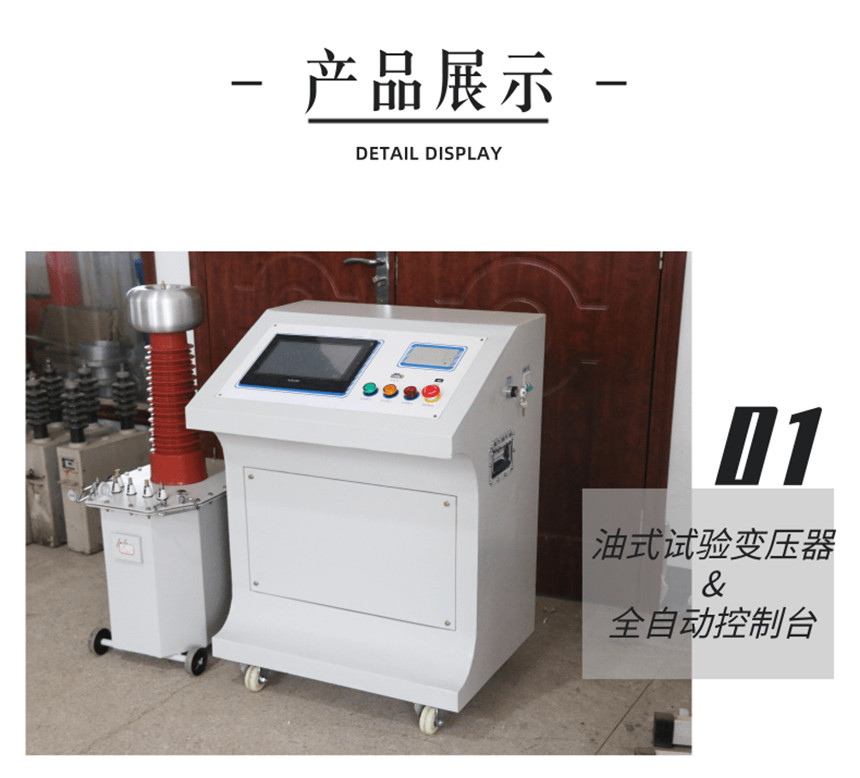

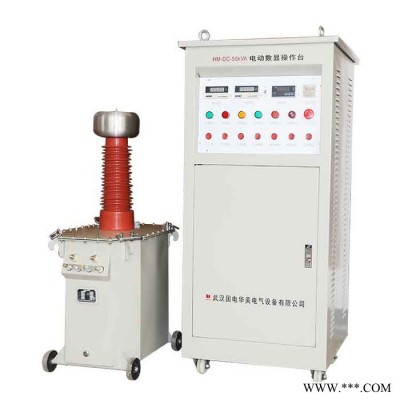

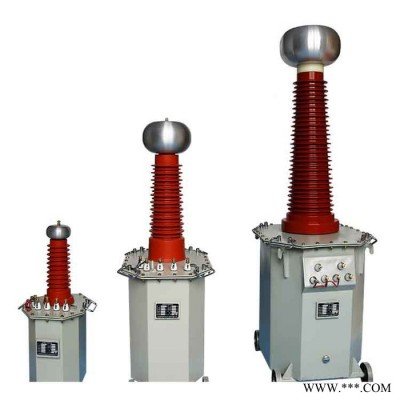

油浸式试验变压器：
容量：5kVA
输出电压：AC 50kV DC 70kV
输出电流：100mA
输入电压：200V
输入电流：25A
变压器油：25#
运行时间：1min（长期运行可定制）

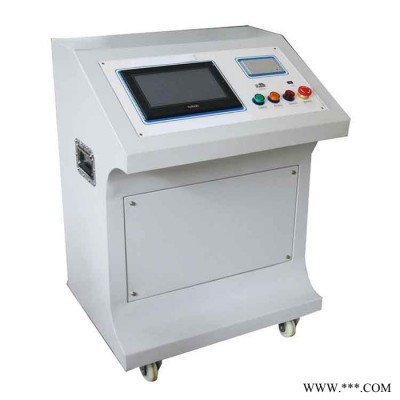

配套控制部分
容量：5kVA
输入电压：220V
输出电压：0-250V
输出电流：22.7
频率：50HZ
三、产品特点：
1、产品规格齐全，配套性强，可单台或串级使用。
2、一机多用，灵活轻巧。
3、根据用户需要可加装高压抽头，便于高压试验所用。
4、可根据用户特殊试验要求（如长期运行）及规格进行定制。
四、结构特点
HM-YD(JZ)、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方
