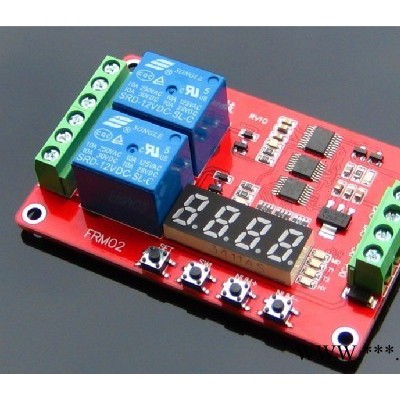

FRM02/2路多功能继电器模块
（5V,12V,24V三种可选择，购买时请备注）
FRM02型2通道多功能继电器控制模块，专为有多种不同需求的用户设计，采用微控制器作为主控单元，预置多达18种功能。
模块采用****功率继电器，大功率高耐压三极管，红、蓝信号指示灯，工级双面PCB板材，布板考虑全面，性能稳定，可广泛使用在各种功率控制类场合.
功能特点：
1.具备2通道输入输出控制，每通道可分别设置18种功能，满足更多应用需求；
2.具有电源防反接功能，不会因为接错电源损坏模块；
3.采用高品质的高耐压电源模块，系统更加稳定可靠；
4.**少可设置0.1秒定时功能，定时精度优于0.01秒；
5.增加自动省电功能，用户可以自行设置；
6.所有设置选项，可自动保存，设置内容掉电不丢失.
一 模块功能
用户可以通过按键和显示，选择以下18种功能中的一种，可以设置和保存功能参数，也可以查看当前功能的参数，时间参数设置**小0.1秒可调，精度优于0.01秒，关于具体的设置操作说明，购买后可以向销售商索取电子版《FRM02用户使用手册》。
温馨提示：功能1-8上电即自行启动，功能9-18需要高电平脉冲信号触发启动（高电平持续时间不短于20ms，以下相同），功能9是自锁模式，功能10是电平控制模式。
功能1：
定时吸合：上电后，延时T1时间继电器吸合，T1在0.1秒-270小时之间可调，给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能2：
定时断开：上电时继电器吸合，延时T1时间继电器断开，T1在0.1秒-270小时之间可调，给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能3：
定时吸合再断开：上电后，继电器先不吸合，延时时间T1到达后继电器吸合；吸合时间T2到达后继电器断开，延时时间T1和T2在0.1秒-270小时之间可调，给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能4：
定时断开再吸合：上电后，继电器立即吸合，延时时间T1到达后继电器断开；断开时间T2到达后继电器吸合，延时时间T1和T2在0.1秒-270小时之间可调，给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能5：
无限循环定时模式1：上电后，继电器先不吸合，延时时间T1到达后继电器吸合；吸合时间T2到达后继电器断开，然后又重复以上状态,延时时间T1和T2在0.1秒-270小时之间可调，给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能6：
无限循环定时模式2：上电后，继电器立即吸合，延时时间T1到达后继电器断开；断开时间T2到达后继电器吸合，然后又重复以上状态, 延时时间T1和T2在0.1秒-270小时之间可调，给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能7：
有限循环定时模式1：上电后，继电器先不吸合，延时时间T1到达后继电器吸合；吸合时间T2到达后继电器断开，然后又重复NX次以上状态，此时T1和T2在0.1秒-9999秒之间可调，循环次数NX在1-9999次之间可调，给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能8：
有限循环定时模式2：上电后，继电器立即吸合，延时时间T1到达后继电器断开；断开时间T2到达后继电器吸合，然后又重复NX次以上状态，此时T1和T2在0.1秒-9999秒之间可调，循环次数NX在1-9999次之间可调,给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能9：
自锁继电器模式：给继电器CH1接口一个高电平脉冲信号，继电器吸合，再给一个高电平脉冲信号继电器断开。
功能10：
触发继电器模式：含延时断开功能，上电后继电器不动作，给CH1接口一个高电平信号，继电器立即吸合，CH1信号消失后，继电器仍然吸合，当吸合时间T1到达后继电器断开，此时T1在0秒-270小时之间可调。
注意：本功能中，如果T1设置为0秒**变为：CH1有高电平信号继电器吸合，无信号则立即断开。
功能11：
触发定时吸合：上电后继电器不动作，给CH1接口一个高电平脉冲信号，延时T1时间继电器吸合，T1在0.1秒-270小时之间可调，重复给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能12：
触发定时断开：上电后继电器不动作，给CH1接口一个高电平脉冲信号，继电器吸合，延时T1时间继电器断开，T1在0.1秒-270小时之间可调，重复给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能13：
触发定时吸合再断开：上电后继电器不动作，给CH1接口一个高电平脉冲信号，延时时间T1到达后继电器吸合；吸合时间T2到达后继电器断开，延时时间T1和T2在0.1秒-270小时之间可调，重复给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能14：
触发定时断开再吸合：上电后继电器不动作，给CH1接口一个高电平脉冲信号，继电器立即吸合，延时时间T1到达后继电器断开；断开时间T2到达后继电器吸合，延时时间T1和T2在0.1秒-270小时之间可调，重复给CH1接口一个高电平脉冲信号，重复一次以上功能；
功能15：
无限循环定时模式1：上电后继电器不动作，给CH1接口一个高电平脉冲信号，延时时间T1到达后继电器吸合；吸合时间T2到达后继电器断开，然后又重复以上状态,延时时间T1和T2在0.1秒-270小时之间可调，重复给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能16：
无限循环定时模式2：上电后继电器不动作，给CH1接口一个高电平脉冲信号，继电器立即吸合，延时时间T1到达后继电器断开；断开时间T2到达后继电器吸合，然后又重复以上状态, 延时时间T1和T2在0.1秒-270小时之间可调，重复给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能17：
有限循环定时模式1：上电后继电器不动作，给CH1接口一个高电平脉冲信号，延时时间T1到达后继电器吸合；吸合时间T2到达后继电器断开，然后又重复NX次以上状态，此时T1和T2在0.1秒-9999秒之间可调，循环次数NX在1-9999次之间可调，重复给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
功能18：
有限循环定时模式2：上电后继电器不动作，给CH1接口一个高电平脉冲信号，继电器立即吸合，延时时间T1到达后继电器断开；断开时间T2到达后继电器吸合，然后又重复NX次以上状态，此时T1和T2在0.1秒-9999秒之间可调，循环次数NX在1-9999次之间可调，重复给CH1接口一个高电平脉冲信号，可以重新开始以上功能；
二 电气参数
工作电压：直流5V、12V、24V三种可选（不应超出标称电压的+/-10%）
工作电流：5V时小于180mA（继电器未动作时小于15mA，关闭显示小于3mA）
12V时小于90mA（继电器未动作时小于15mA，关闭显示小于3mA）
24V时小于60mA（继电器未动作时小于15mA，关闭显示小于3mA）
工作温度：推荐-20℃—60℃（极限工作温度范围-30℃—70℃）
负载能力：继电器常开端口**大负载能力：直流0-30V/10A，交流0-250V/10A
继电器常闭端口**大负载能力：直流0-28V/10A，交流0-125V/10A
三 模块接口
模块电压/信号输入端：有3线接口，所有接口均有接线端子，方便用户使用
1、DC+：直流电源正极
2、DC-：直流电源负极
3、CH1：输入信号检测接口1
4、CH2：输入信号检测接口2
继电器负载输出端：有3线接口，所有接口均有接线端子
1、NO1 **路继电器常开接口，继电器吸合前悬空，吸合后与COM1短接
2、COM1**路继电器公用接口
3、NC1 **路继电器常闭接口，继电器吸合前与COM1短接，吸合后悬空
4、NO2 ：第二路继电器常开接口，继电器吸合前悬空，吸合后与COM2短接
5、COM2：第二路继电器公用接口
6、NC2 ：第二路继电器常闭接口，继电器吸合前与COM2短接，吸合后悬空
四 模块尺寸
1.外形尺寸：77mm*50mm*20mm（长*宽*高）
2.螺孔尺寸：4*ф3.0mm
