产品系列:BD330
电源相数:三相
起订:1台
供应:1000台
发货:3天内
| 产品系列 | BD330 |
|---|---|
| 电源相数 | 三相 |
| 额定电压 | 380V |
| 供电电压 | 低压 |
| 外形尺寸（mm） | 255*453*237 |
| 营销方式 | 现货 |
| 外型 | 铁壳 |
| 品牌 | 富凌 |
| 加工定制 | 是 |
| 直流电源性质 | 电压型 |

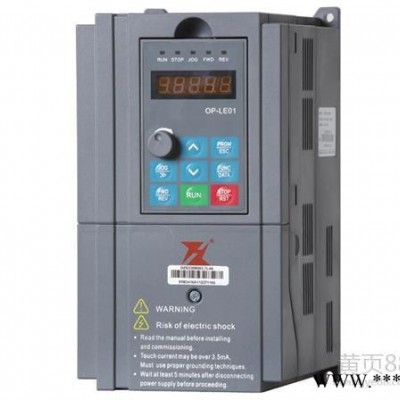

产品概述
BD330是公司在DZB300基础上开发的最新一代高性能开环矢量变频器，性能优越，功能丰富，外型美观大方；散热性能优良，体积更小，结构设计更加合理；配置灵活多变，能满足客户的不同需求。
产品特征
◆ 两种控制方式：无PG矢量控制（SVC）、V/F控制
◆ 多段V/F曲线设定功能
◆ 启动转矩：无PG矢量控制（SVC）0.5Hz可达150%
◆ 内置PID控制功能，可实现闭环恒温、恒压控制
◆ 支持多种频率设定：数字设定、模拟量设定、PID设定、RS485通讯设定
◆ I/O端子可自由编程，根据用户需要组合出多种工作模式
◆ 具备跳跃频率控制功能，可有效抑制机械共振，使系统更加稳定可靠
◆ 具备瞬时掉电保持功能，可避免因瞬时掉电而停机影响生产
◆ 过转矩、欠转矩检出功能
◆ 主辅频率切换功能、运行命令切换功能、就地/远程切换功能
◆ 自动电压调整功能，有效解决大功率电机低频振荡问题
◆ 提供多种故障保护功能：过流、过压、欠压、过热、过载、缺相等全方位实时监控保护，确保安全运行
◆ 0.75~22kW内置制动单元，只需加制动电阻就可实现快速停车
◆ 11kW以上内置转速跟踪功能，可实现对旋转中的电机无冲击平滑启动
◆ 模块化设计，可配置多种扩展卡
◆ 16段速，每段加减速时间可调
铭牌
l BD330系列高性能矢量变频器铭牌
l 规格型号
应用场合
◆ 金属加工、数控机床、拉丝机等机械设备
◆ 锅炉鼓风机、引风机、煤矿井下排风机
◆ 市政工程、中央空调节能改造
◆ 对旋风机、离心风机等
◆ 循环水泵、补水泵、油田注水泵、输油泵、音乐喷泉
◆ 造纸设备、化工行业、制药行业、纺织行业等
技术参数
◆ 输入电压：1AC220V±15% 3AC220V±15% 3AC380V±15%
◆ 输入频率47~63Hz 功率因素≥95%
◆ 控制方式：无PG矢量控制和V/F控制，其中V/F控制有直线型、多点型和多次幂次方型三种曲线
◆ 运行指令来源：面板给定、端子给定和RS485通讯给定
◆ 频率给定来源：面板数字给定、模拟量给定、RS485串行通讯给定、多段速简易PLC给定、PID给定等
◆ 过载能力：G型：150%额定电流60s、180%额定电流10s，P型120%额定电流60s、150%额定电流10s
◆ 启动转矩：0.5Hz/150%（无PG矢量控制（SVC）），速度范围1：100（SVC）速度控制精度±0.5%
◆ 载波频率：1.0kHz~15.0kHz，并可根据温度和负载特性进行自动调整
◆ 频率分辨率：数字量给定为0.01Hz，模拟量给定为最高频率乘以0.1%
◆ 转矩提升：手动转矩提升0.1~30%
◆ 加减速方式：直线两种加减速时间
◆ 制动：启动时直流制动和停机时直流制动
◆ 寸动运行：频率范围：0.0Hz~最大输出频率，寸动加减速时间：0~3600.0s
◆ 简易PLC及多段速运行：通过内置PLC或控制端子最多可实现16段速运行
◆ 内置过程PID：方便实现过量（压力、温度、流量等）的闭环控制
◆ 自动电压调整：当电网电程压波动时能自动保持输出电压的恒定
◆ 可多台变频器共用直流母线，能量自动均衡
◆ 输入输出端子：6路可数字输入，2路模拟输入，2路继电器输出，1路OC晶体管输出，2路模拟量输出
◆ LED可显示设定频率、输出频率、输出电压、输出电流等参数
选型表
l AC220V系列额定参数：
| 变频器型号 | 额定功率(kW) | 额定输入电流(A) | 额定输出电流(A) | 适配电机(kW) |
| 输入3PH 220V±15% 47Hz~63Hz | ||||
| BD330-0R5G-2 | 0.55 | 3.8 | 3.2 | 0.55 |
| BD330-0R7G-2 | 0.75 | 4.9 | 4.1 | 0.75 |
| BD330-1R5G-2 | 1.5 | 8.4 | 7 | 1.5 |
| BD330-2R2G-2 | 2.2 | 11.5 | 10 | 2.2 |
| BD330-3R7G-2 | 3.7 | 18 | 15 | 3.7 |
| BD330-5R5G-2 | 5.5 | 24 | 23 | 5.5 |
| BD330-7R5G-2 | 7.5 | 37 | 31 | 7.5 |
| BD330-011G-2 | 11 | 52 | 45 | 11 |
| BD330-015G-2 | 15 | 68 | 58 | 15 |
| BD330-018G-2 | 18.5 | 84 | 71 | 18.5 |
| BD330-022G-2 | 22 | 94 | 85 | 22 |
| BD330-030G-2 | 30 | 120 | 115 | 30 |
| BD330-037G-2 | 37 | 160 | 145 | 37 |
| BD330-045G-2 | 45 | 198 | 180 | 45 |
| BD330-055G-2 | 55 | 237 | 215 | 55 |
| BD330-075G-2 | 75 | 317 | 283 | 75 |
| BD330-093G-2 | 93 | 381 | 346 | 93 |
l AC380V系列额定参数：
| 变频器型号 | 额定功率（kW） | 额定输入电流（A） | 额定输出电流（A） | 适配电机（kW） |
| 输入3PH 380V±15% 47Hz~63Hz | ||||
| BD330-0R7G/1R5P-4 | 0.75/1.5 | 3.4/5.0 | 2.5/3.7 | 0.75/1.5 |
| BD330-1R5G/2R2P-4 | 1.5/2.2 | 5.0/5.8 | 3.7/5.0 | 1.5/2.2 |
| BD330-2R2G/3R7P-4 | 2.2/3.7 | 5.8/10.5 | 5.0/8.5 | 2.2/3.7 |
| BD330-3R7G/5R5P-4 | 3.7/5.5 | 10.5/14.6 | 8.5
