品牌:上海仪华
流量计类型:涡轮流量计
起订:1件
供应:2件
立即购买
| 流量计类型 | 涡轮流量计 |
|---|
订购须知：我们这个仪表需要各位客户提供参数，才好给您们报价到下单，请亲们注意哦，谢谢合作 定制类的产品我们不予退换，影响二次销售 非标的生产周期一般是2-5工作日
LWGY液体涡轮流量计脉冲输出型脉冲输出型液体涡轮流量计工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

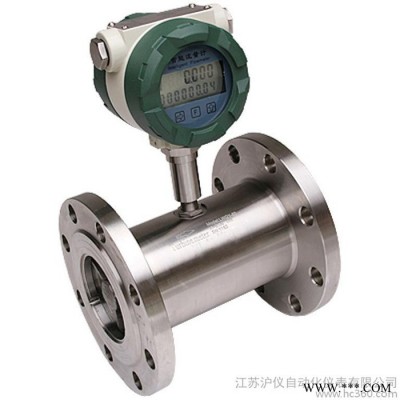

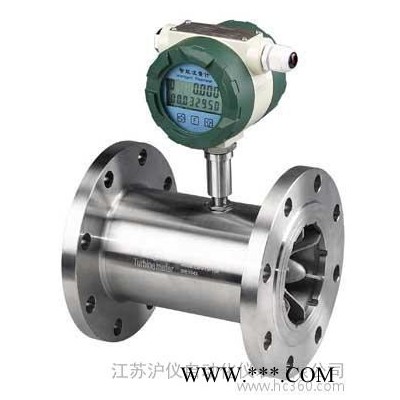

◆概述 LWGY涡轮流量传感器与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。LWGY系列涡轮流量计采用国外先进技术生产制造的，是最理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。 ◆工作原理传感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。 ◆特点★压力损失小，叶轮具有防腐功能。★具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。★采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。修正公式精度优于0.02％。★仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。★采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。 ★测量检测器具有耐磨型与防腐型，产品应用范围广，稳定性好。★涡轮流量计温度范围：-20~100℃，高温型-20~150℃。★流量测量范围大，一般可达10：1，特殊可扩展40：1。★流量传感器具有多种连接方式，便于安装使用。★涡轮传感器适合测量粘度低的液体，具有精度高最高可达（0.2~1.0级），可承受的工作压大等特点。★叶轮采用双相不锈钢，必要进行进一步防范处理，轴承采用石墨、改性四氟乙烯、碳化钨与宝石。★智能化电路设计，功能强大，显示瞬时流量，累积流量。功耗低微，可自带电池工作，远传型输出4~20mA，脉冲，带Hart协议。◆主要技术参数★流量计规格，基本参数和性能指标(见表二)
| 执行标准 | 涡轮流量传感器（JB/T9246-1999） |
| 仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 |
| 精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
| 量程比 | 1:10；1:15；1:20 |
| 传感器材质 | 304不锈钢、316（L）不锈钢等 |
| 使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃相对湿度：5%~90% 大气压力：86KPa~106KPa |
| 信号输出功能 | 脉冲信号、4~20mA信号 |
| 通讯输出功能 | RS485通讯、HART协议等 |
| 工作电源 | A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
| 信号线接口 | 基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
| 防爆等级 | 基本型：非防爆产品；防爆型ExdIIBT6或ExdIICT4 |
| 防护等级 | IP65或更高（可订制） |
| 仪表口径 （mm） | 正常流量范围 （m3/h） | 扩展流量范围 （m3/h） | 常规连接方式 与耐压等级 | 特制耐压等级（MPa） （带径法兰连接方式） |
| DN 4 | 0.04～0.25 | 0.04～0.4 | 螺纹连接/6.3MPa | 10、16、25 |
| DN 6 | 0.1～0.6 | 0.06～0.6 | 螺纹连接/6.3MPa | 10、16、25 |
| DN 10 | 0.2～1.2 | 0.15～1.5 | 螺纹连接/6.3MPa | 10、16、25 |
| DN 15 | 0.6～6 | 0.4～8 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
| 法兰连接 | ||||
| DN 20 | 0.8～8 | 0.45～9 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
| 法兰连接 | ||||
| DN 25 | 1～10 | 0.5～10 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 32 | 1.5～15 | 0.8～15 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 40 | 2～20 | 1～20 | 螺纹连接/6.3MPa | 4.0、6.3、12、16、25 |
| 法兰连接/2.5MPa | ||||
| DN 50 | 4～40 | 2～40 | 法兰连接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 65 | 7～70 | 4～70 | 法兰连接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 80 | 10～100 | 5～100 | 法兰连接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 100 | 20～200 | 10～200 | 法兰连接/2.5MPa | 4.0、6.3、12、16、25 |
| DN 125 | 25～250 | 13～250 | 法兰连接/1.6MPa | 2.5、4.0、6.3、12、16 |
| DN 150 | 30～300 | 15～300 | 法兰连接/1.6MPa | 2.5、4.0、6.3、12、16 |
| DN 200 | 80～800 | 40～800 | 法兰连接/1.6MPa | 2.5、4.0、6.3、12、16 |
| 型 号 | 说 明 | |||||||
| LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 公称 通径 | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| 类 型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | ||||||
| A | 变送器型：+24V供电，输出二线制4～20mA | |||||||
| B | 智能型：锂电池供电，现场显示无信号输出 | |||||||
| C | 智能型：+24V供电，现场显示并输出二线制4～20mA | |||||||
| C1 | 智能型：+24V供电，现场显示并带有RS486通讯协议 | |||||||
| C2 | 智能型：+24V供电，现场显示并带有HART通讯协议 | |||||||
| 精度等级 | 05 | 0.5级 | ||||||
| 10 | 1.0级 | |||||||
| 02 | 0.2级（协商订货，生产周期较长） | |||||||
| 涡 轮 类 型 | W | 扩展测量范围 | ||||||
| S | 标准测量范围 | |||||||
| 材 质 | S | 304不锈钢 | ||||||
| L | 316（L）不锈钢 | |||||||
| 防 爆 | N | 非防爆型 | ||||||
| E | 防爆型，ExdⅡBT6 | |||||||
| 压力等级 | N | 常规 （参照表2） | ||||||
| H(x) | 高压 （参照表2） | |||||||
