JS 系列深喉口压力机JS21-160A柳州南宁桂林玉林销售|供应产品|广西夏氏机械设备有限公司

价格:￥2555.00/台
类型:压力机
公称压力:1600（kn）
起订:10台
供应:20台

类型	压力机
公称压力	1600（kn）
滑块行程	145（mm）
行程次数	38（次/min）
动力类型	电动
控制形式	人工
布局形式	立式
作用对象材质	金属
适用行业	冶金
产品类型	全新
是否库存	是
售后服务	质保一年
品牌	夏氏机床
型号	JS21-160A

JS 系列深喉口压力机

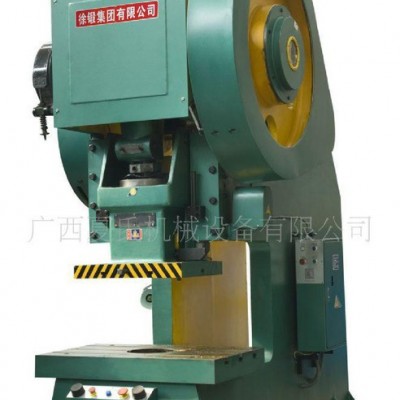

JS21-63

用途与结构性能：

该系列压力机为专为电气开关柜等大面积薄板冲压行业开发的宽台面、深喉口压力机，产品有刚性离合器及摩擦离合器两种档次。其中 JS21-25 、 JS21-35 、 JS21-35A 、 JS21-63 为摩擦离合器结构。

QQ图片20140427095132

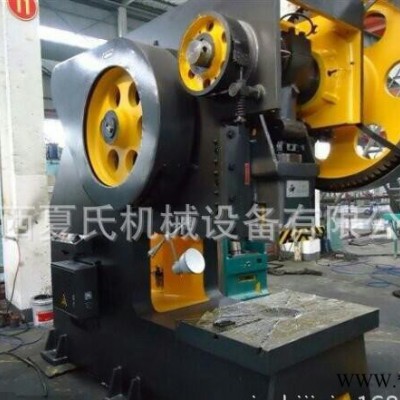

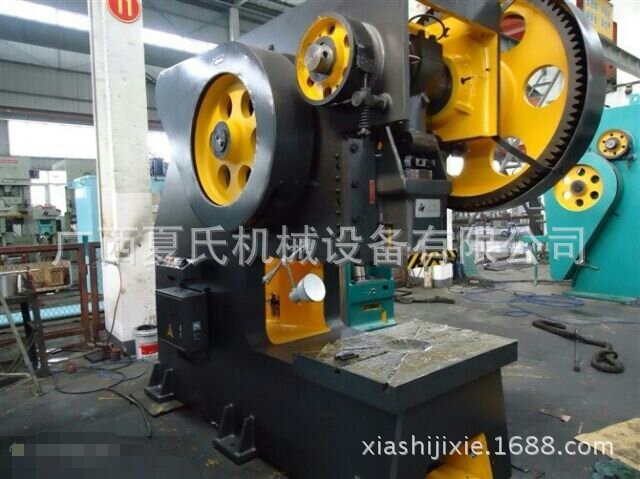

JS21-160A

技术参数 Specification
项目名称Item		单位Unit	JS21-16A	JS21-20A	JS21-25A	JS21-25	JS21-35	JS21-35A	JS21-40A	JS21-63	JS21-63A	JS21-80A	JS21-100A	JS21-125A	JS21-160A
公称力		千牛kN	160	200	250	250	350	350	400	630	630	800	1000	1250	1600
Nominal Pressure		千牛kN	160	200	250	250	350	350	400	630	630	800	1000	1250	1600
公称力行程Nominal Pressure Stroke		毫米mm	3	3	4	1.6	1.6	1.6	5	1.5	7	7	8	8	10
滑块行程		毫米mm	70	90	80	70	70	70	100	100	120	120	130	140	145
Stroke Length		毫米mm	70	90	80	70	70	70	100	100	120	120	130	140	145
行程次数No.of Strokes per minute		次 / 分 SPM	90	90	90	110	120	120	55	100	50	50	45	45	38
**大装模高度Max. Height Space		毫米mm	200	180	200	175	205	260	250	270	270	270	320	320	360
装模高度调节量		毫米mm	60	70	60	60	65	65	80	76	90	90	100	100	100
Die Height adjustment		毫米mm	60	70	60	60	65	65	80	76	90	90	100	100	100
喉深Throat Depth		毫米mm	550	700	710	560	600	720	710	850	800	800	800	800	800
工作台板尺寸Bolster Surface	前后F.B.	毫米mm	300	360	360	360	432	432	480	530	480	500	600	710	710
工作台板尺寸Bolster Surface	左右L.R.	毫米mm	450	560	560	600	673	673	710	810	710	720	900	1080	1160
滑块底面尺寸Slide Surface	前后F.B.	毫米mm	180	200	220	150	222	222	270	300	280	280	340	340	550
滑块底面尺寸Slide Surface	左右L.R.	毫米mm	200	220	250	260	324	324	320	430	320	320	390	390	700
模柄孔尺寸Stemhole		毫米mm	Φ40 X60	Φ40 X60	Φ40 X60	Φ38.1 X60	Φ50 X65	Φ5 0X65	Φ50 X70	Φ50.8 X70	Φ50 X80	Φ50 X80	Φ50 X85	Φ50 X85	Φ70 X90
立柱间距离Distance between Uprights		毫米mm	220	230	330	260	380	380	390	390	450	410	560	560	580
垫板厚度Thickness of Bolster		毫米mm	50	70	60	60	110	110	70	90	90	90	100	120	130
主电机Main Motor	型号Model		Y100L-6	Y132S-8	Y112M-6	Y112M-6	Y132M1-6	Y132M1-6	Y132M1-6	Y132M2-6	Y132M2-6	Y160M-6	Y160L-6	Y160L-6	Y180L-6
主电机Main Motor	功率Power	千瓦kW	1.5	2.2	2.2	2.2	4	4	4	5.5	5.5	7.5	11	11	15
外型尺寸	前后F.B.	毫米mm	1330	1780	1830	1500	1790	1970	1790	2315	2210	2350	2850	2950	3000
Overall Dimension	左右L.R.	毫米mm	850	920	950	1260	1410	1430	1430	1517	1350	1400	1740	1740	1810
	高度Height	毫米mm	2000	2230	2150	2120	2305	2370	2300	2827	2880	2930	3170	3200	3530
气压Air Pressure		兆帕MPa				0.5	0.55	0.55		0.5
净重Net/Gross Weight		千克kg	1880	2350	2800	2600	3680	4000	4500	5400	5000	6300	11000	12000	15500
