JH36 系列闭式双点压力机JH36-500桂林压力机/广西冲床南宁冲床|供应产品|广西夏氏机械设备有限公司

价格:￥198000.00/台
类型:压力机
主电机功率:55（kw）
起订:10台
供应:20台

类型	压力机
主电机功率	55（kw）
公称压力	5000（kn）
滑块行程	500（mm）
行程次数	10（次/min）
动力类型	电动
控制形式	人工
布局形式	立式
作用对象材质	金属
适用行业	冶金
产品类型	全新
是否库存	是
售后服务	质保一年
品牌	杨固
型号	JH36-500

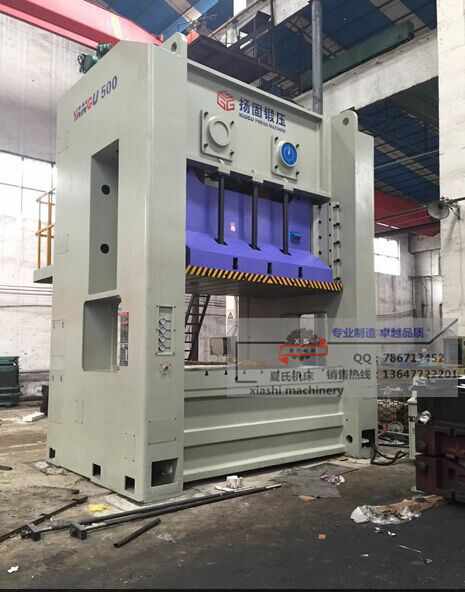

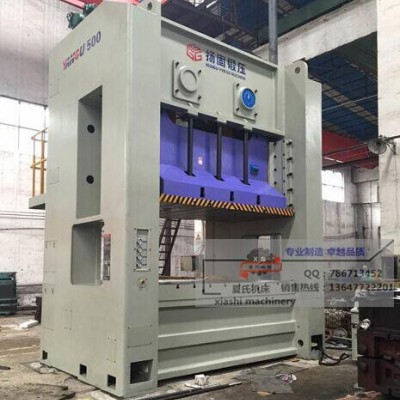

JH36 系列闭式双点压力机

用途与结构性能：

高强度全钢结构机身，刚性好，精度高， 4 台或 6 台连线，可用开卷、校平、送料机构及机械手来实现大型板件连续加工的生产线。具有较宽的工作台面 , 为方便换模 , 工作台可以移动。可对大型板料零件作落料、冲孔、弯曲、成型、校正、浅拉伸等冷冲压工作。广泛适用于汽车、拖拉机、农机、国防、电机制造、电器、轻工、纺织、机械、航空、兵工等工业部门。

◆ 机身、滑块均采用钢板焊接，可选配前移式工作台；

◆ 采用人字齿轮传动；

◆ 采用进口或自制干式气动摩擦离合器；

◆ 滑块四角八面导向，导柱导套结构，导向精度高，精度保持性好；

◆ 进口双联安全阀，确保机床使用安全可靠；

◆ 进口液压过载保护，元件反应灵敏，复位快；

◆ 机动调整封闭高度，使用方便，自锁性强，便于维修；

◆ PLC 控制，双回路电器系统；

◆ 根据用户要求选配气垫；

◆ 液压、电气、气动等控制元件采用****产品，保证设备的低故障率；

◆ 机动稀油润滑，定点、定时、安全、省力；

◆ 可实现制动角、油压、润滑故障、液压过载保护、移动工作台等整机自动联锁及监控。

Jh36-500

主要技术参数 Specification
项目名称 Item			单位 Unit	JH36-250	JH36-315	JH36-400	JH36-500	JH36-630	JH36-800
公称力 Nominal Pressure			千牛 KN	2500	3150	4000	5000	6300	8000
公称力行程 Nominal Pressure Stroke			毫米 mm	13	13	13	13	13	13
滑块行程 Stroke Length			毫米 mm	400	400	400	500	630	500
行程次数 No. of Strokes per minute			次 / 分 SPM	20	18	15	10	10	10
**大装模高度 Max. Die Height			毫米 mm	600	700	800	900	900	990
装模高度调节量 Die Height Adjustment			毫米 mm	250	315	400	450	450	500
工作台板尺寸 Bolster Surface		左右 L.R.	毫米 mm	2770	2800	2800	3000	3450	4000
工作台板尺寸 Bolster Surface		前后 F..B	毫米 mm	1250	1400	1600	1600	1600	1800
工作台板厚度 Thickness of Bolster			毫米 mm	160	180	180	180	190	210
滑块底面尺寸 Slide Surface		左右 L.R	毫米 mm	2540	2800	2800	2800	3200	3700
滑块底面尺寸 Slide Surface		前后 F..B.	毫米 mm	1190	1250	1250	1350	1500	1550
气垫 Air Cushion	压紧力 / 退出力 ( 单个 )		千牛 KN	170/22	244/30	350/40	350/40	400/63	500/133
	Pressing Force/Return Force		千牛 KN	170/22	244/30	350/40	350/40	400/63	500/133
	数量 Q'ty		个	3	3	3	3	3	3
	行程 Stroke		毫米 mm	200	200	200	220	240	250
主电机功率 Main Motor Power			千瓦 KW	37	37	45	55	55	75
移动工作台移动方向				前移	前移	前移	前移	前移	前移
Moving Direction of movable worktable				前移	前移	前移	前移	前移	前移
压力机地面以上高度 Height above Ground			毫米 mm	6200	7000	7150	7250	7380	7725

QQ图片20150313113806_副本

QQ图片20150313113811_副本

QQ图片20150313113820_副本
