产地:河南
额定容量:100KVA
起订:100台
供应:100台
发货:10天内
| 产地 | 河南 |
|---|---|
| 额定容量 | 100KVA |
| 规格 | GKH-50 GKH-60 GKH-80 GKH-100 GKH-120 |
| 适用原料 | 铜软箔 |
| 执行标准 | 国标 |
| 重量 | t |
| 作用对象 | 铜软连接 |
| 焊接原理 | 点焊 |
| 焊接方式 | 点焊 |
| 品牌 | 大宇 |
| 型号 | 多种 |
巩义市大宇机械厂是一家专业从铜软连接焊接设备研发设计、制造、安装为一体的厂家，技术力量雄厚、工艺先进、设备精良。是各种粉粒状物料,气力输送设备专业生产厂家.主营产品:气力输送、扩散焊、木材粉碎机、破碎撕碎机、除尘器等系列设备。
一、简介

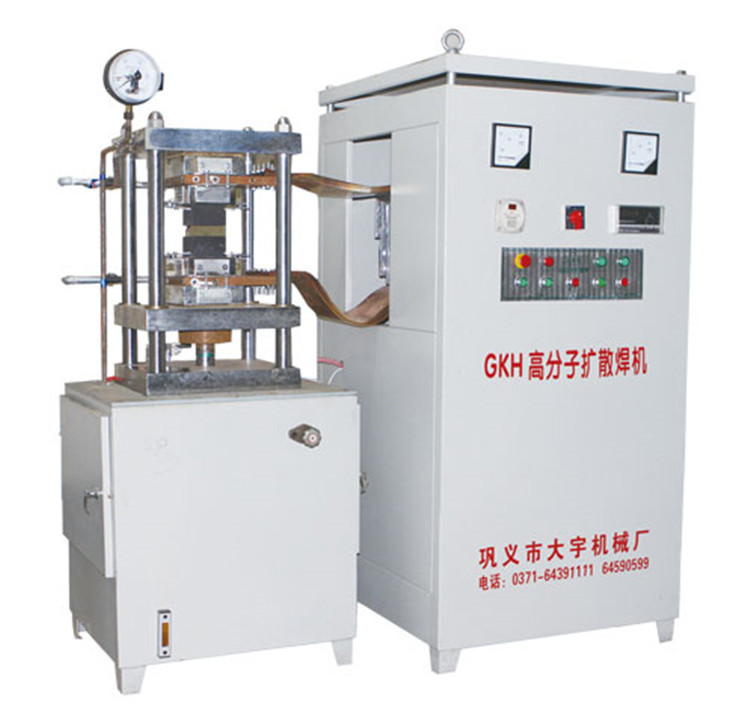

GKH高分子扩散焊机是我厂与科研机构合作，经研制、开发、改进的新型产品。
高分子扩散焊机是在焊接材料表面，通过相互之间的物理化学作用，形成焊接后原子间的扩散连接，具有连接可靠、焊后材料基本不变形、便于加工等特点。

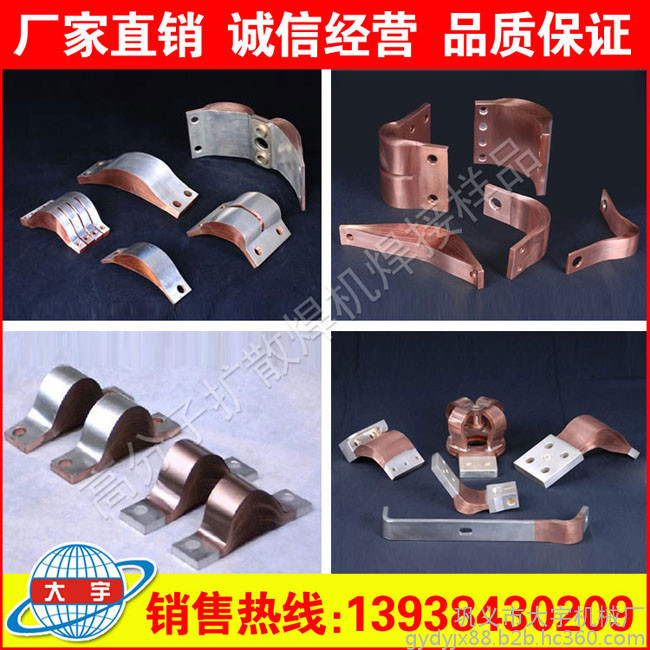

本产品适合多层薄金属之间的焊接，特别是加工各种母线连接和伸缩节，导电带软连接等产品，广泛应用于电厂、电站、化工、冶炼等电器电子行业，可实现自动化与半自动化焊接。
本产品设计合理，操作方便，安全可靠，使用寿命长，产品已销往全国各地，深受用户好评。
二、结构
GKH高分子扩散焊机由主机与控制两部分组成，主要功能是实现材料分子间的扩散焊接，该设备主要生产电力、化工、冶炼等行业继续的母线伸缩节和软连接导电带产品，可实现软母线、硬母线之间的扩散焊接。
三、性能及主要指标
额定工作压力：0-125Kg/cm3可调
工作台平面：180×180mm
工作台高：300mm
工作台行程：150mm

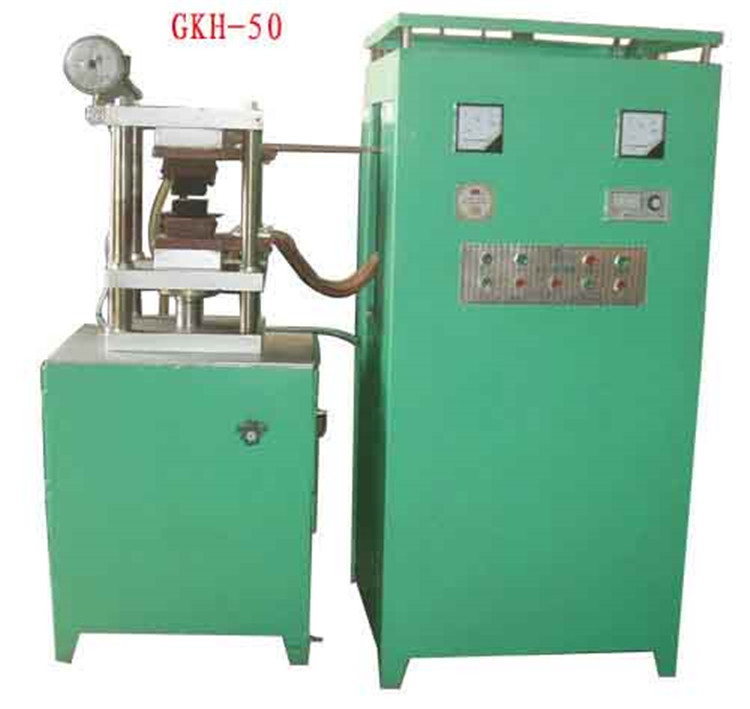

规格： GKH-50 GKH-60 GKH-80 GKH-100 GKH-120
外形尺寸：主机 700×600mm
控制柜 800×800mm
加热功率：10t 30KVA 50KVA
加热二次电压：~5V、6V、7V
加热二次电流**大）：6000A、5000A、4285A
液压油：20#机油
四、液压部分说明
电机启动后，凸轮转子叶片泵开始工作，这时滑动板（下压头）开始移动上行。滑动板受阻后会对受阻物施以压力，此时进入保压和自动补压状态。在压制过程中，启动加热开关，升温扩焊、压制成型同步进行。保压过程中的压力下降可以自动进行补压。升温扩焊、压制成型的过程完成后，按动按钮，换向阀回位，触动行程开关，切断电源，完成升温扩焊、压制成型的循环过程。
五、升温扩焊及控制部分
本机的液压系统和升温扩焊系统采用半自动控制方式，亦可用手动方式操作。
压力控制：由电接点压力表（P）设定控制油压及保持压力。
加热控制：由温度调节器（S T）设定温度，实现温度自动控制，保温时间由继电器（K T）设定。
六、安装、试机
安装本设备时，要放置平稳，设备四周要留有能容一人通过的空间，这样可便利设备的散热，同时也会给日常的维护保养带来方便。
试机前应将设备擦拭干净，特别四根立柱擦净后并注上一些机油，以利滑动。注入油箱的20#机油要进行过滤。
试机时上下压头间暂放一高200mm左右、面积不小于80mm的金属物以供试压使用。上下压头要导入适当压力的冷却水。在熟悉了操作过程后方能使用。
首先应让扩散焊机在无负荷状态（暂不放试压的金属物）上下运动数次（切忌超行程）使立柱上的润滑油均布，无故障时放上试压的金属物、调整电接点压力表的一定压力进行加压试机（调整压力时应由小到大，逐步升至生产工艺所需压力）。
当确认压制过程正常时才能生产压制，并试加热系统，此时要特别主意将热电偶置入，以便完成测温控制。
加热系统试机时，上下压头要通过冷却水。
