工作原理:比例控制阀
用途:定量阀
起订:1个
供应:1000个
| 工作原理 | 比例控制阀 |
|---|---|
| 用途 | 定量阀 |
| 级数 | 见详情 |
| 材质 | 铝合金 |
| 适用范围 | 见详情 |
| 适用介质 | 见详情 |
| 适用温度 | 见详情（℃） |
| 公称压力 | 见详情（MPa） |
| 公称通径 | 见详情（mm） |
| 安装形式 | 见详情 |
| 额定电流 | 见详情 |
| 额定流量 | 见详情 |
| 品牌 | IHI |

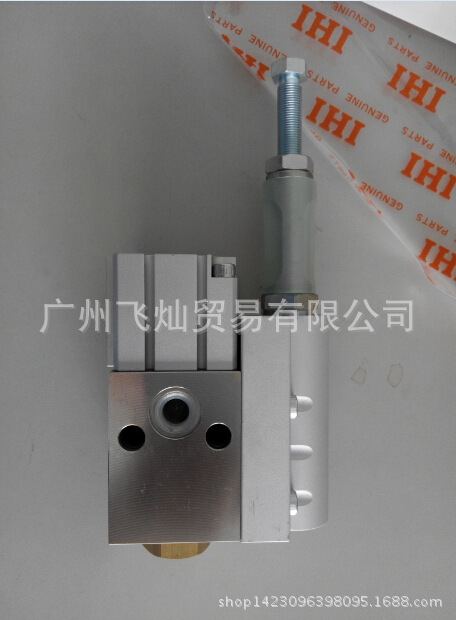

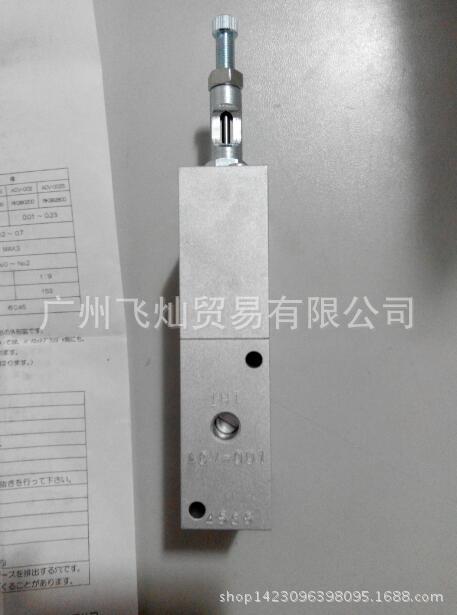

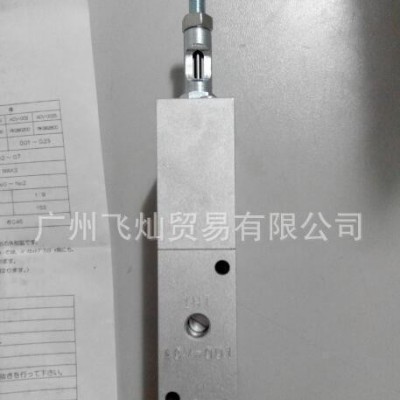

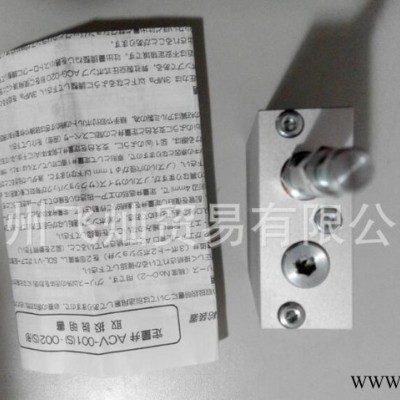

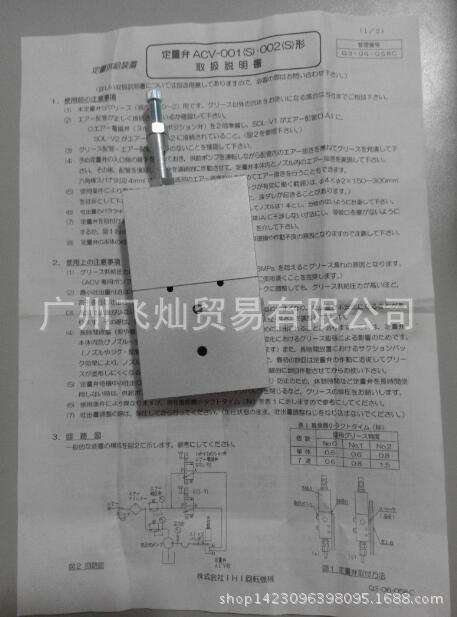

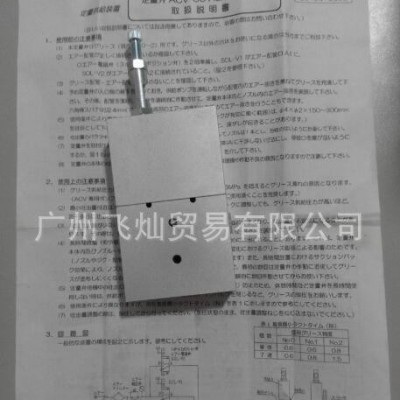

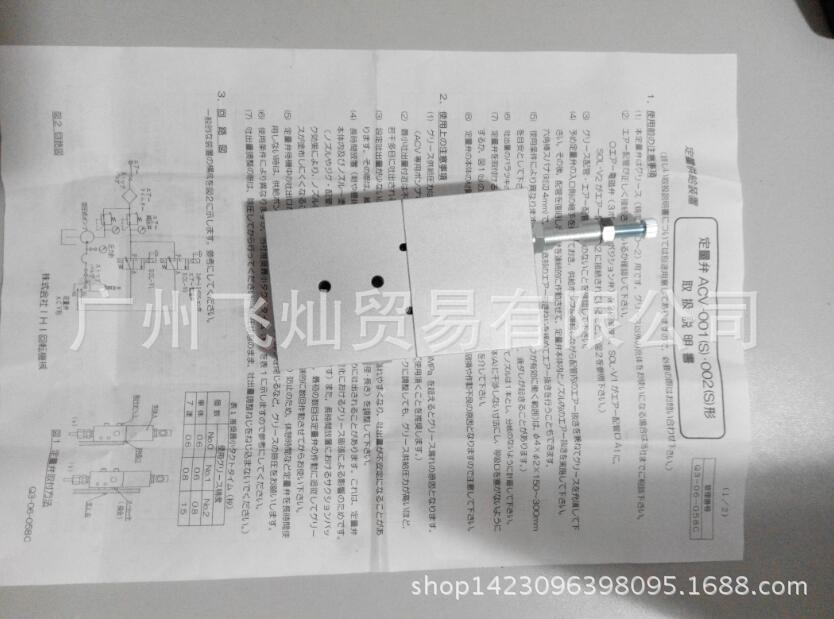

| 型号 | ACV-002 |

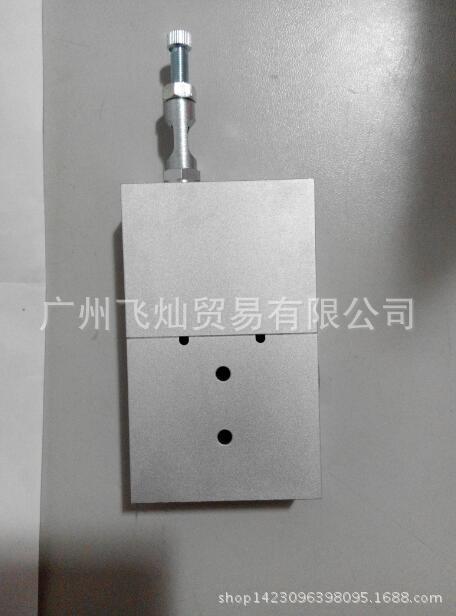

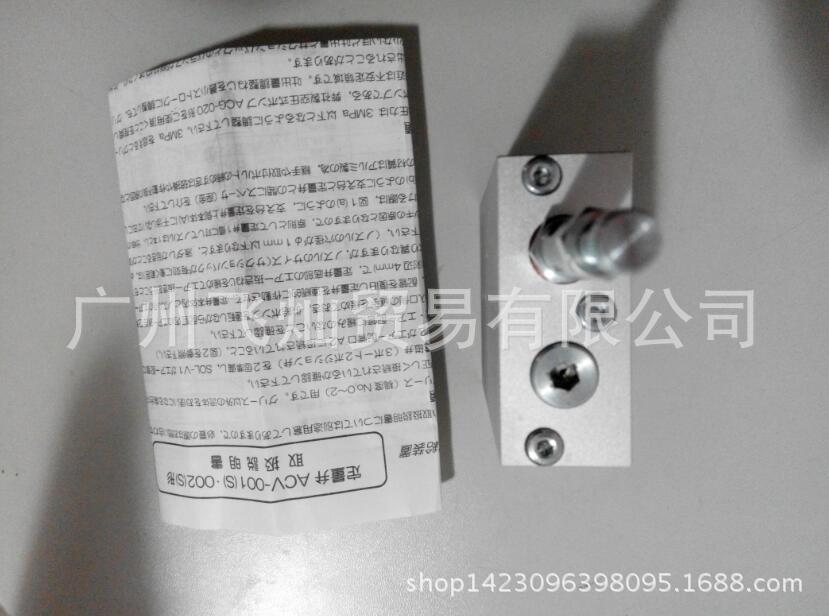

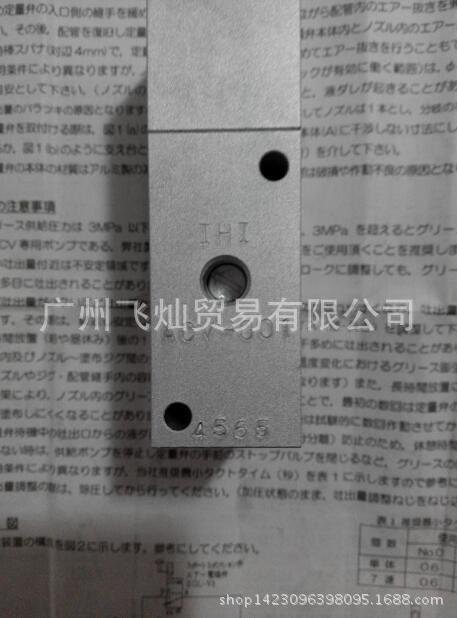

この定量弁は、すべてエアーの圧力で作動しています。使用する流体を高い圧力で加圧供給する必要はありません。

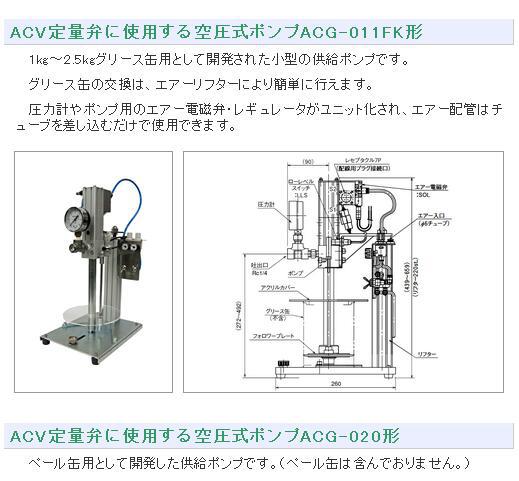

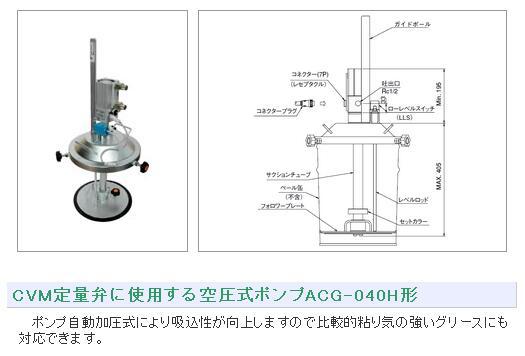

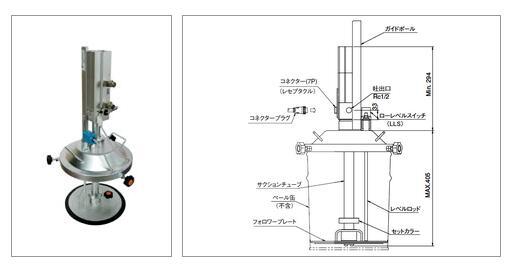

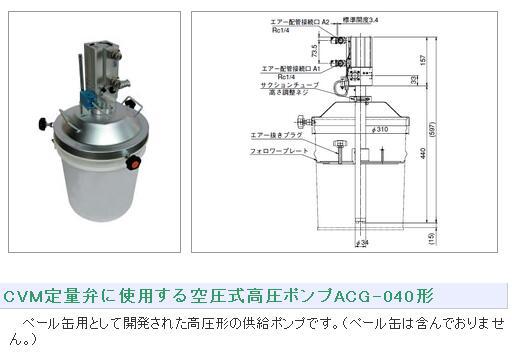

粘度の低い流体の場合は、供給ポンプは不要となります。しかし、粘度の高い流体の場合は、供給ポンプ（ACG-020orACG-011FK）または圧力タンクを使用してください。
この定量弁はｍマニホールド方式での使用も可能となっております。ブロックプレートを使用することにより、吐出口数を簡単に増減することができます。
●ＡＣＶシリーズのラインナップ
標準タイプ：ＡＣＶ-００１、ＡＣＶ-００２、ＡＣＶ-０１０
オイル用（Ｌ）：ＡＣＶ-００１Ｌ、ＡＣＶ-００２Ｌ、ＡＣＶ-０１０Ｌ

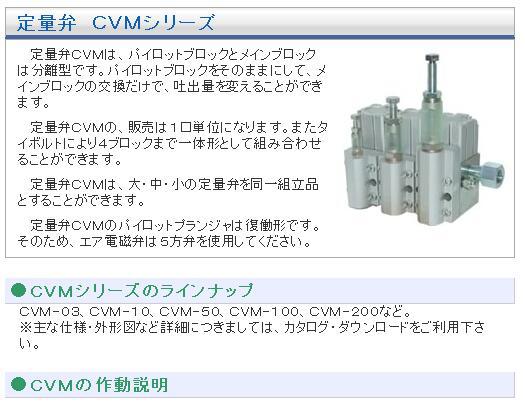

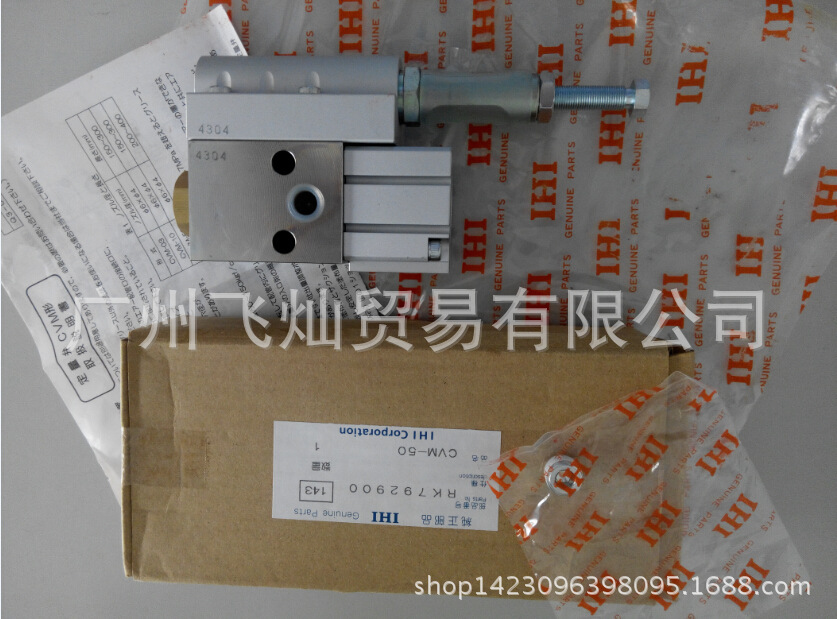

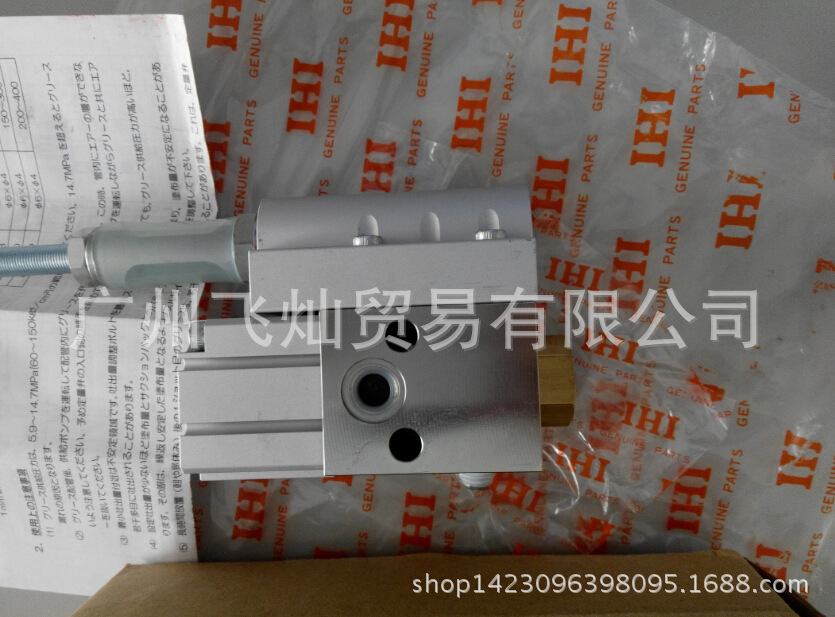

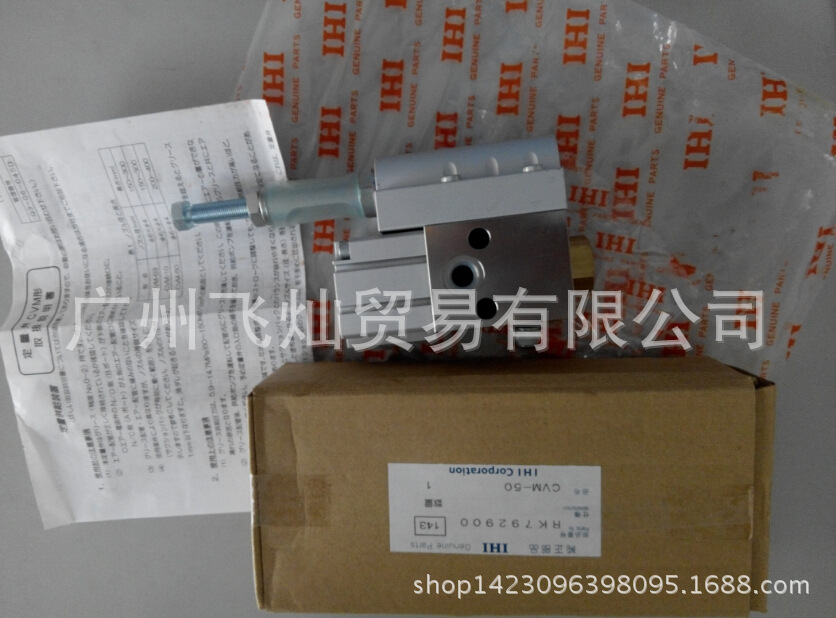

定量弁 ＣＶＭシリーズ
定量弁ＣＶＭは、パイロットブロックとメインブロックは分離型です。パイロットブロックをそのままにして、メインブロックの交換だけで、吐出量を変えることができます。
定量弁ＣＶＭの、販売は１口単位になります。またタイボルトにより４ブロックまで一体形として組み合わせることができます。
定量弁ＣＶＭは、大中小の定量弁を同一組立品とすることができます。
定量弁ＣＶＭのパイロットプランジャは復働形です。そのため、エア電磁弁は５方弁を使用してください。
●ＣＶＭシリーズのラインナップ
ＣＶＭ-０３、ＣＶＭ-１０、ＣＶＭ-５０、ＣＶＭ-１００、ＣＶＭ-２００など。
※主な仕様外形図など詳細につきましては、カタログダウンロードをご利用下さい。

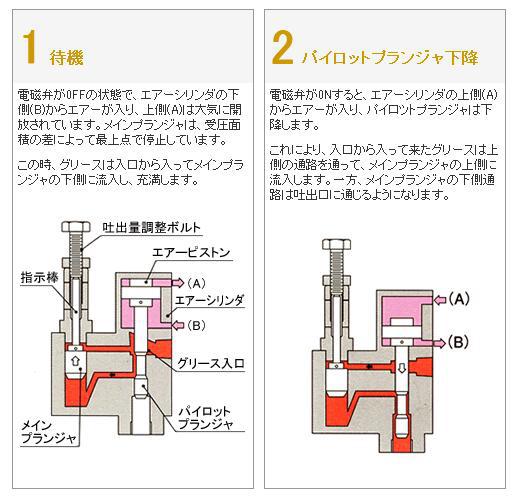

●ＣＶＭの作動説明
1 待機
電磁弁が0FFの状態で、エアーシリンダの下側(B)からエアーが入り、上側(A)は大気に開放されています。メインプランジャは、受圧面積の差**上点で停止しています。
この時、グリースは入□から入ってメインプランジャの下側に流入し、充満します。
2 パイロットプランジャ下降
電磁弁が0Nすると、エアーシリンダの上側(A)からエアーが入り、パイロツトプランジャは下降します。
これにより、入□から入って来たグリースは上側の通路を通って、メインプランジャの上側に流入します。一方、メインプランジャの下側通路は吐出□に通じるようになります。
3 吐出行程
吐出口は、大気に開放されていますので、メインプランジャはグリースの圧力で降下し、下側に充満していたグリースが吐出されます。
4 パイロットプランジャ上昇
電磁弁が0FFになると、エアーシリンダの下側(B)からエアーが入り(A側は大気に開放)ますので、エアーピストンと共にパイロットプランジャが上昇します。
これにより、入□から流入したグリースはメインプランジャの下側に入り、受圧面積の差でメインプランジャが上昇します。
この時、吐出□に溜まっていた流体が上方向に引き戻され、タレを防止する。(サクションバック機能)

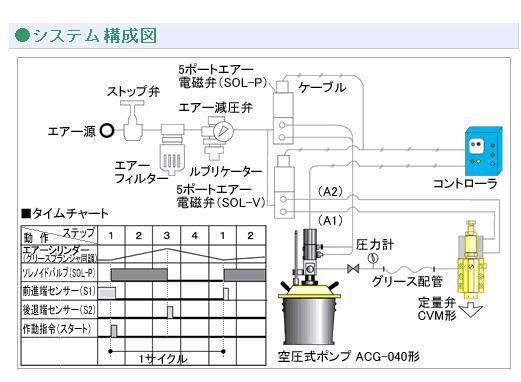

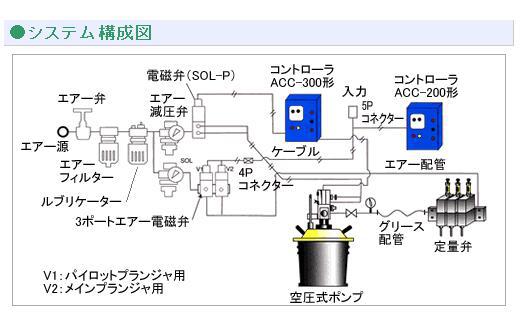

●システム構成図
